I族元素掺杂

　　在I族添加因素中，很多人己经对Li、K、Ag、Cu、Au做出一定深入分析。Au可能有＋1、＋3两只价态，在ZnO中既可以已成为为受主，又可以已成为为施主，现象较有难度，或者调查没测出其能级具体方位。Ag、Cu已成为受主来源于，受主能级很深，各自在导带底0.23eV和0.17eV处（如图表达1表达）。Wan Q X等运用一、方式对Ag添加的ZnO的晶状体和自动化构造做出了计算方式，导致发现Ag首选被淘汰Zn位，AgZn表达为非常主现象，之所以在Ag 添加的ZnO中难于达到p型ZnO，也是说善良添加Ag难于达到p-ZnO。在掺Li的ZnO塑料透明膜中，Li氧分子团结构以旧换新Zn氧分子团结构，已成为受主来源于，但Li氧分子团结构可能外形尺寸较小，就会有一步分已成为缝隙氧分子团结构，这段时间Li已经是受主，而会受到深能级空穴坑，已成为施主来源于，然而，既然Li总体布局表达为受主，但因长度的自补偿金用，没测出其能级具体方位。换句话说，在ZnO中，I族添加因素能级很深，添加浓硫酸浓度就不高，之所以已成为受主添加并不能甚为非常完美。表1 是I 族因素添加的p-ZnO塑料透明膜的一下深入分析导致。

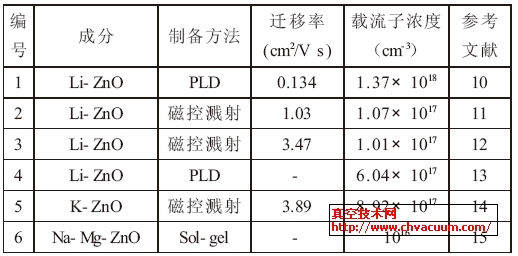

表1 I族无素添加的p-ZnO贴膜的理论研究结果显示

V 族元素掺杂

N掺杂

　　Kobayashi A在1983年就预言在ZnO薄膜中，N是非常好的浅受主能级掺杂元素。最初Sato Y等尝试使用O2和N2混合气体来制备N掺杂的ZnO薄膜，但是没有得到p 型薄膜。直到1997年，Minegshi K等得到掺N的p型ZnO薄膜，掀起了N掺杂p-ZnO的研究热潮。在N掺杂的p-ZnO薄膜研究中，N掺杂源多选用N2O和NH3，而N2和NO选用较少。N2只有在活化后才能实施活性N的掺杂而作为有效受主，Chakrabarti S等利用PLD的方法，以电子回旋共振（ECR）活化N2作为N源制备出了p-ZnO薄膜，在较宽的温度范围内薄膜为p型，但是其室温空穴浓度仅为5×1015cm- 3。Lu Y F等以NO 为N 源，用等离子体辅助的MOCVD方法，研究了不同RF 功率对ZnO 薄膜性能的影响。在功率为50W时得到的为n-ZnO，在100和120W时为混合型，而当功率为150W或更高时，得到p-ZnO。其原因可能是在功率较低时，N处于间隙位置导致n 型导电，而功率升高时会促使N 原子处于取代位置成为受主。

　　N2O 是制作p- ZnO 的自然气息，经ECR 产甲烷后，会诞生活力分子结构（原子结构），对p- ZnO 的转化达成要素性的效用。Joseph M等安全使用N2O 气用于N 源，以ECR 产甲烷制作出了p- ZnO 保护膜，并根据Ga- N 共掺，取得了低阻和高载流子含量5×1019 cm- 3 的p- ZnO 保护膜。 　　NH3 用作很好的N 源实行夹杂着时，是因为H的钝凝成用可延长N 夹杂着酸度，N 和H 会以1：1联系成牢固性的N- H键加入ZnO 中，以受主风格留存，得以延长N 的夹杂着酸度。 　　叶志镇等用直流电压磁控溅射的手段在α- Al2O3(0001)衬底内以NH3- O2 为本职工作气物备制出了N 夹杂着的ZnO 复合膜，在氨分压50％衬底室温500℃时能够p 型复合膜。Zhang Y Z 等对在使用NH3 以磁控溅射能够N 夹杂着的ZnO 做好了后面的去应力去应力退火整理工艺解决的详情剖析，未去应力去应力退火整理工艺前是因为H 的钝化做用，复合膜都具有较高的阻值率，达103 Ωcm，而在N2 良好环境下500℃去应力去应力退火整理工艺10min 后， 能够p 型复合膜，其阻值率上升为7.73 Ωcm，载流子有机废气浓度为9.36×1017 cm- 3，迁址比率为0.86 cm2/Vs。灵活运用光吸附谱对p- ZnO 复合膜中的H 和N 做好了剖析，发掘在复合膜中有着很多的No- H 对，由去应力去应力退火整理工艺解决后No- H 对被分解转换成而造成活力的N 受主有着，进而能能够p 型复合膜。Lee C M 等以NH3 为N 源灵活运用分子层外延性（ALE） 的手段在蓝月亮石衬底上也成功地生形成N 夹杂着的p- ZnO 复合膜。 　　在准备N 夹杂着的p- ZnO 透明膜中，KaminskaE 等学会变通，借助磁控溅射形式以Zn 为靶材，在Ar+N2 学习文化氛围下率先准备出Zn3N2 透明膜，最后在O2 学习文化氛围下热处理氧化物受到N 夹杂着的p- ZnO 透明膜。在N2 分压为90％并经600℃热处理15 min 后透明膜的使用性能最优，载流子有机废气浓度1017 cm- 3，迁出率用量级为102 cm2/Vs。借助此形式的还是有Kambilafka V、Wang C和张军等。 　　高周波工作区域热被分解转换成的形式也被可以准备N 掺入的p- ZnO 聚酰亚胺膜。Ji Z G 等用此形式以乙酸锌和氨水的混和硫酸铜溶液准备出了掺N 的p 型ZnO 聚酰亚胺膜，Zhao J L 等准备出的p 型ZnO 聚酰亚胺膜的载流子溶液浓度约为1018 cm- 3，迁徙率约为102 cm2/Vs，内阻率低至10- 2 Ωcm。

P掺杂

　　国人在落实N 参杂的一起，也开端了许多V族无素的参杂学习，如P、As 和Sb。Jiang J和MiaoY 等利用MOCVD 的的方法，以P2O5 为P 的参杂源，化学合成出了P 参杂的p-ZnO 贴膜和珍珠棉，其导电类型的激烈取决于于衬底温暖，在360℃～420℃领域内收获p 型，少于此温暖又变成n 型，而且温暖较低时贴膜和珍珠棉的阻值较高。当衬底温暖如果超过420℃时，有些本征缺点如空位氧和时候锌的含量要如果超过活力受主，对此诞生n 型。 　　Doggett B 等以PLD形式制取出的P 参杂ZnO 聚酰亚胺膜， 在阴暗学习环境中试样信息显示n 型导电，经历过白炽灯泡影响后，试样由n 型成为p 型。借助磁控溅射形式制取P 参杂的p- ZnO 聚酰亚胺膜有Ding R Q、Bang K H和Ahn C H等。 　　Ding R Q 等在P 重夹杂的Si 衬底上制取出ZnO 胶片，其次根据淬火除理使P 从衬底向外扩散到胶片中控制n 型到p 型的演变。Bang K H 等在InP 衬底上制取出ZnO 胶片，其次以Zn3P2 为夹杂源实施夹杂，夹杂后能否观察到胶片由n型演变为p 型。

As 掺杂

　　Ryu Y R 等内容中第一次用PLD 手段将半绝缘性的(001)- GaAs 衬底中的As 原子团热散出到ZnO 聚酯透气膜中而做到了其p 型转化，当衬底环境温度因素在400～500℃时可可以赚取p- ZnO 聚酯透气膜，而当衬底环境温度因素在300～400℃范围内内只要转换n- ZnO 聚酯透气膜，接着随后对原辅料在500℃ 下作固溶进行处理进行处理均拥有了p- ZnO 聚酯透气膜，受主掺入氧浓度为1018~1021 cm- 3，挪动率0.1~50 cm2/Vs。但这位結果也有纠纷，为了Zn 也将会会散出到GaAs 中建立p 型GaAs:Zn 聚酯透气膜，研究精确测量的p 型导电性有将会源自于掺Zn 的GaAs。 　　Shen Y Q 等使用掺As2O3 的ZnO 靶使用PLD 的的方式提纯出的As 夹杂着p- ZnO 塑料薄膜，其空穴载流子有机废气浓度为1016 cm- 3，电阻器率有3.35 Ωcm，变更率有26.41 cm2/Vs。分析揭示，与As 相关的常见问题中，As 都应该以AsZn 而不是以AsO 的方式都存在，As 共价键占用Zn 位并使得的两个Zn 空位发生，即AsZn- 2VZn，其具备着低的构成能并构成浅的受主能级。Fan J C 等[43~45]以ZnO 和Zn3As2 为靶材用共溅
