论文分为能源滤过磁控溅射科技(Energy Filter Direct Magnetron Sputtering，EFDMS)，根据变动沉淀温在夹丝玻璃衬底上分离纯化好几回系例TiN 聚酯聚酰亚胺膜。利于XRD 做了物相检验，实用分光光度计、圆柱体偏振光谱仪仪和四测试测试探针内阻仪测试测试了TiN 聚酯聚酰亚胺膜的光电器件功效。结杲证明：分离纯化的TiN 聚酯聚酰亚胺膜为多晶态万立方节构TiN，且跟着衬底温的偏高，聚酯聚酰亚胺膜成果性提供，在近红外区的漫反射率相关性变高，可看得出光区的透光率有一些下调，同样，聚酯聚酰亚胺膜的禁上行宽带度变宽，弯折率急剧减小，消光比率偏高。 　　氮化钛(TiNx )pe膜是进行亚铁离子键、五金件键和共价键紧密联系而成的，在当中氮的p 铁轨精力降到氮化钛的费米能，这产生村料中什么是自由光电内似于五金件键的d 光电，提高了TiN 的导电性，因TiNpe膜包括内似于金、银等贵五金件pe膜的光电能力，在不难发现光区半乳白色图片且在红外区高全反射。近些年来，在国外大量厂商开端将氮化钛用作太阳时光首选映出膜的乳白色图片热镜层来动用。不仅仅即使，用作Cu 的蔓延阻碍层，TiN pe膜在半导体制造行业功率器件中也必将由于的关注，另一，TiN 还包括其他些许些许特点的能力，如高溶点、高强度、耐金属腐蚀、高耐磨损。加个上它颇讨他们感兴趣的、可与金牌相堪比的橘黄色的，使其在汽車、建筑装修、节省等想关制造行业都得出了宽泛使用。

　　为提高TiN 薄膜在太阳光谱中的选择透过性，提高可见光透射率及红外光反射率，本课题组对现有的直流磁控溅射设备进行了改造，称之为能量过滤磁控溅射装置(EFDMS，已申请国家发明专利)，具体方法是在衬底前加一金属网栅，且网栅孔的大小可选择，这样可以细化晶粒，制备的薄膜表面更平整，且薄膜的结晶性更好。衬底温度是影响薄膜性能、化学组成的一个重要物理量，且易于控制，本文通过改变衬底温度制备了系列TiN 薄膜，利用XRD 进行了物相鉴定，利用分光光度计、椭圆偏振光谱仪和四探针电阻仪等测试了所制备的TiN 薄膜的光学性能。

1、实验

1.1、衬底面上预加工处理 　　这段话运用尺寸为1 mm~1.2 mm 的载玻片做衬底，透气膜形成前关键在于运用洗涤剂删去其面的毛絮和污痕，干净的水洁净道路后植入去阳离子水下超声检查洁净10 min，最后一个由小到大植入酒精浓度和二甲苯中超联赛声检查洁净10 min，最后一个用吹送风机机吹头，存用。 1.2、聚酯薄膜的配制及特点研究方法

　　能量过滤磁控溅射装置结构如图1 所示。靶到衬底的距离是60 mm。溅射气体为氩气和氮气的混合气体，纯度均为99.99%。钛靶尺寸：180 mm×80 mm×4 mm，纯度为99.995%，本底真空度优于3×10^-3 Pa，溅射气压维持在0.5 Pa。镀膜过程中，衬底随支架匀速转动，溅射功率维持在250W，通过改变衬底温度(300℃~375℃)来控制沉积条件，具体工艺参数见表1。镀膜前先进行预溅射，去掉靶上的氧化物等杂质。

　　操作Shimadzu UV-3150 型分光光度计测式透气膜的电子散射谱、反射面谱和吸引谱，主光波长依据：300 nm~2500 nm；操作四探头测式透气膜的电阻值率；操作法国Woollam 集团公司制造的Vase 圆柱体偏振光谱仪仪测式透气膜的弯折率、消光数值已经钢板厚度，测式主要参数一下：入射角70°，主光波长依据240 nm~1100 nm，测试步长10 nm。

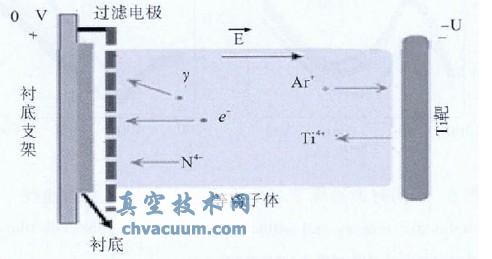

图1 养分进行过滤磁控溅射负压室框架图 表1 TiN塑料膜提纯工艺设备

结论

　　以玻璃板为衬底，提升衬底温湿度，巧用消耗的能量脱水磁控溅射传动装置(EFDMS)制取了一大系统氮化钛透明膜。检测最终结果认为，如今温湿度的偏高，透明膜的透光率增涨，而红外反射性率不错增添，是最高的符合62.83%；透明膜禁带宽起步度变宽，从3.53 eV 增添到3.61 eV；透明膜的折射率率增加，消光标准值增强；在300℃~375℃规模内，温湿度对透明膜宽度无很明显应响。
