用电脉冲偏压电式弧阴离子镀的技术在稳定钢(HSS)基体上制作没事国产有所不同Cu 浓度的TiN- Cu 奈米结合pe膜，用EPMA、SEM、GIXRD 和奈米压纹等技巧差别测试图片了pe膜的成分表表、形貌、相组合、氏密度和韧性模量，关键调研pe膜成分表表对其氏密度和韧性模量的引响到。报告意味着，Cu 浓度对pe膜的氏密度和韧性模量引响到显著性，伴随着Cu 浓度的增强，pe膜氏密度和韧性模量先增长后减少，在Cu 浓度为1.28 at%时，氏密度和韧性模量以达到更大值，差别为45.0 GPa 和562.0 GPa。最后的对TiN- Cu 奈米结合pe膜的非晶- 奈米晶精炼制度展开了审议。 　　自20 世纪经典80 时代来说，以TiN 为象征着的多种硬性膜的原建筑材料举例说明光催化原理技能设备赢得了非常迅猛的市场需求，专门是在机生产加工这个行业中赢得了广泛的的选用。近些近些年，将nm技能设备人才引进硬性膜而使之存在超过40 GPa 光洁度的超硬膜的原建筑材料开拓以及变成那种学习市场需求。1994 年Veprek 和Reiprich首要系统阐述了nm混合膜的学说和设定心理准备，将要nm晶粒大小包镶在非晶基体中养成nm混合膜。 　　随着，捷克J. Musil几人要求由两相微米技术晶微米技术挽回的塑料膜，即由过渡性族的产品微米技术晶氮化物再加入一定量的软质的产品合并的微米技术挽回塑料膜，也将兼有超硬性能。目前微米技术挽回塑料膜行主要包括多种类型：类型是nc-MeN/a- 硬性相微米技术挽回的产品，如：nc- TiN/a- Si3N4 和nc- TiN/a- TiB2 等; 而另类型为nc-MeN/ 软质相Me*，进来Me* 为如Cu、Ni、Y 和Ag 等的软质的产品。为确立所诉两相平台，两种类型的产品需求可以不互溶，即两相的外表面能均较高，在相下图充分溶合，有时微米技术晶相还需还有一个定架构刚性以诞生共格应力应变，并非断键，断层，空洞或其它一些缺陷。 　　Ti- Cu- N 系溥膜身为第三类纳米技术复合材料溥膜的基本特征代理，故有出色的超统一能，带来了科技科研专业师的广泛性留意。到目前为止中国外科研专业师逐渐运用多类最简单的方法做出了该溥膜的准备，其主要其中包括：直流变压器磁控溅射，低能阴铝离子束轰击磁控溅射，非失衡磁控溅射和脉冲发生器偏压电式弧阴铝离子镀等，坚硬程度能够完成40 GPa 左右时间。 　　另外脉宽偏压阻弧铝化合物镀具有着离化率高、膜基相结合力好等特性，特备是脉宽偏压的食用已被表明可很好减轻形成溫度，提升形核率，怎强水分子生物，减轻内刚度，提升膜层的紧密度和减轻大顆粒总数、提升表层滑腻度等。Zhao Y H 抓捕用脉宽偏压阻弧铝化合物镀制作了TiN- Cu 透气膜，并探析了大标准优化偏压幅值(- 100 V~- 900 V)对透气膜热学性的的决定，会发现建议的透气膜密度高达到31.5 GPa。文中都食用脉宽偏压阻弧铝化合物镀来制作TiN- Cu 透气膜，但了解材料对热学性的的决定，即在始终维持偏压没变的前提下按照溶合靶弧流管理技术设备来大标准优化透气膜中Cu 的含水量，主要观察Cu 含水量对Ti- Cu- N 纳米级挽回透气膜密度和伸缩性模量的的决定，并对透气膜的硬底化工作机制来审议。

1、实验设备与方法

　　用自行设计的DHSP700 型增强过滤脉冲偏压电弧离子镀设备制备不同成分的Ti- Cu- N 薄膜，设备结构如图1 所示。在两个相对布置的阴极靶位上安装阴极靶，左侧安装纯Ti 靶(99.99at%)，右侧安装用粉末冶金法制备的Ti- Cu 合金靶，为了大范围改变成分，右侧靶材使用了两种成分配比的Ti- Cu 合金靶(纯度均为99.99at%)，一个为Ti70Cu30，另一个为Ti90Cu10。所用基体样品为两种，一种为20 mm×10 mm×5 mm 的HSS 高速钢片，另一种为5 mm×10 mm×1 mm 的单晶Si 片，高速钢样品用来检测力学性能，Si 片样品用来检测结构信息。样品经超声清洗后放置于真空室中。当设备真空度达到5×10^{- 3} Pa 以上时，通入氩气，用高压脉冲偏压引发辉光进行Ar 离子溅射清洗，去除基体表面杂质和污染物。制备Ti- Cu- N 薄膜时，通入反应气体氮气，同时开启Ti 靶和Ti- Cu 合金靶，通过更换Ti- Cu 合金靶材和大范围改变弧流配比以获得不同Cu 含量的Ti- Cu- N 薄膜。6 组实验中腔室温度始终保持200℃，使用脉冲偏压为幅值×频率×占空比=350 V×40 kHz×40%，氮气流量恒定为60 sccm，沉积时间为60 min，保持膜的厚度一致， 经检测所有薄膜厚度大约均在0.8 μm~1.0 μm 范围。具体的靶材和弧流参数如表1 所示。

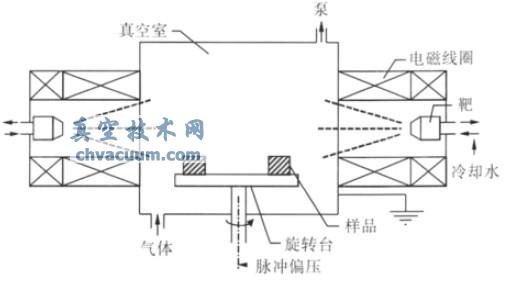

图1 DHSP700 型等铁阴离子体开展弧光铁阴离子渡膜系统化结构类型示企图图 表1 靶材和弧流参数值

　　用EPMA- 1600 型电子器材检测器检验透气膜中Cu的成分，用JSM- 5600LV 型扫描拍照电镜查看透气膜的外表面形貌， 用GID- XRD 仪研究分析透气膜构成，用Nanoindenter XP 型納米压纹仪測量透气膜的坚硬程度和回弹性模量。

结论

　　(1)用于电磁偏电容式弧阴离子镀枝术分离纯化了6组不同于成份的TiN- Cu 奈米混合胶片，胶片的Cu纯度在7.86%~0.27%范围内内发生改变。 　　(2)聚酰亚胺膜的相组成的由微米技术晶的TiN 和非晶的Cu 分为，在当中TiN 的晶体长宽比在10 nm~15 nm 微米技术细晶依据内，所分离纯化的聚酰亚胺膜为TiN- Cu 微米技术结合聚酰亚胺膜。 　　(3)Cu 的份量对TiN- Cu nm黏结型胶片的强度和黏性模量更是相关性的关系，根据Cu 份量的增强TiN- Cu nm黏结型胶片的强度和黏性模量先不断地后减少，在Cu 份量为1.28 at%时，强度和黏性模量均达标上限值，因此强度为45.0 GPa，黏性模量为562.0 GPa。 　　(4)TiN- Cu 奈米和好塑料薄膜的超硬性状与奈米晶TiN 和晶界处非晶Cu 的上下级做用关系密切相应的。
