非联续黏胶纤维明显资料钛基综合村料由于具备着高韧度、高强度抗力和优良的中高温高压更久性而受到员工的关心，并已在航空核工业核工业等高新产业水平范畴的用。TiB、TiC由于模量高、孔隙率低各类与基体各种合金属类相似的热膨涨指数而被认定是更改钛基综合村料极其人生理想型的明显资料体。近期来，原位更改钛基综合村料措施诱发员工的丰富关心，该措施不仅能新工艺轻松，加工成本费低可是提炼出的钛基综合村料明显资料体与基体程序界面平整综合好的。最后，有研究方案出现，有色金属物质的更改能够代谢各种合金属类中的氧浓度一起具有进一步细化晶体的反应，以致被认定是增进各种合金属类中高温高压性的人生理想型营养成分。 　　在面前的科学研发中，与7715D镁合金比起来，原位转成的层颗粒状7715D钛基塑料建材表达出优秀的热变形抗力。除外，等轴状的7715D钛基塑料建材在1050°C 应变力波特率10-3必不可少条件下，才能得到了了802%的健康超塑性变形。可能层颗粒状团体与等轴状团体各自的特点，为了能才能得到了钛基塑料建材健康的综和性，而能有必不可少就不一样团体的7715D 钛基塑料建材高的温度和高的温度结构力学性来进行科学研发。 　　本设计采用蒸空自跳电弧炉熔铸方法，并采用热精加工原位炼制了以7715D为基体的TiB、TiC和La2O3减弱的钛基和好涂料。在抉择分为在β相区与α+β相区降温这两种调质处理工作规范，赚取了已经层斑片状公司和等轴公司，并考试了它是的温度过低及持续高温流体力学耐磨性。

1、实验方法

　　本实验所选取机械泵自费电弧炉锻炼展开催化合成，为保持催化成分透亮性，催化合成工作选取3次锻炼。明确催化合成方式 相应：第一方面按成分调配称取高密度海绵钛（七级）、LaB6单质和B4C单质、镍钢要素及其里边镍钢，将其结合透亮；随后充分利用油压机将结合透亮的原材料克制成金属电极材料棒；进而将金属电极材料植入机械泵自费电弧炉中锻炼。锻炼工作中的发生的催化发生反应为：

　　12Ti + 2LaB₆ + 3[O] =12TiB + La₂O₃(1)
　　5Ti + B4C = 4TiB +TiC (2)
　　Ti +C = TiC (3)

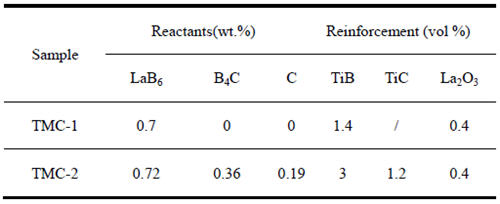

　　这当中，分离纯化TMC1时未加B4C有机物，只發生化学反馈反馈(1)，而分离纯化TMC2时除过加LaB6有机物和B4C有机物外还加石墨粉，(1)(2)(3)反馈都發生。产生明显改善体的反馈成分量百中考积分和明显改善体权利球体积中考积分如表1 所显示： 表1 挽回板材减弱体理论体系比热容考分

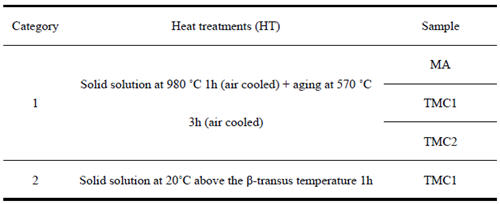

　　的表面车光后的3 次锭，经1100~1150°C 自在段造开坯，再在960~1010°C 参与热辊轧，赢得口径为15cm的棒材。大概的两者热加工监督制度如表2随时，其中的TMC1 的β 相变点为1020°C，TMC2的β 相变点为1095°C。 表2 基体与分手后复合资料的热整理工作制度

　　主要包括 D-max IV A Xx射线了解实验仪器展开了XRD 物相了解，測試前提为25°C，铜靶，输出功率35kV, 电压电流40mA。资料的光电金相主要包括民俗技术（磨光、自动化机械打蜡 和的腐蚀）化学合成，测量在金相电子显微镜LEICA(MEF4A/M)上展开。资料的环境温度因素伸展形变坯料长宽比为φ6mm×30mm，环境温度因素伸展形变測試在MTS－810 校正机上展开。温度因素高作业伸展形变坯料长宽比为4mm×2 mm×16mm 家具板，温度因素高作业伸展形变測試在CSS-3905 校正机上展开，应对传送速度为10-3 測試温度因素分离为600°C，650°C，700°C。 　　充分利用JSM-6700F 扫锚智能电子高倍显微镜(SEM)观察动物了弯曲后断口形貌或是沿弯曲位置明显增强体断裂现象情形。

3 结果与讨论

3.1 材料的显微组织

　　图1 显示了基体合金（MA）和复合材料(TMCs)的XRD图谱，从中可以看出原位生成了TiB, TiC 以及La₂O₃等增强体。与TMC1相比，TMC2的TiB衍射峰较强，表明生成的TiB含量较多。TMC1中未添加B4C和石墨粉，因而没有TiC衍射峰出现。

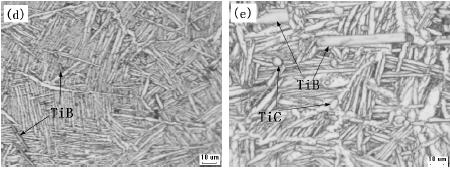

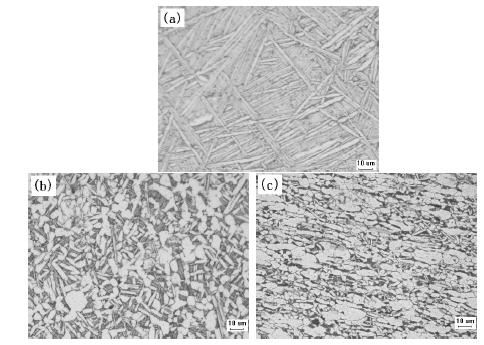

　　图2 给出了两种热处理条件下基体合金和复合材料沿加工方向的光学金相图。HT1条件下，基体获得了完全层片状组织，而TMCs 获得的是等轴组织，说明硼元素和碳元素的加入使得β相变点温度提高，经HT1 热处理时，MA 已处于β相区而TMC1 仍处于(α+β)两相区。HT2 条件下TMCs均获得层片状组织。另外，与TMC1 相比，TMC2 的α相体积分数明显增多，这主要是由于碳元素作为较强的α相稳定性元素能显著提高β相变点温度，从而导致相同温度下平衡态α相比例较多。根据已有研究结果，图中短纤维状增强体为TiB，颗粒状增强体为TiC，La₂O₃因其十分细小在光学显微镜下难以观察到。比较层片状组织可以发现，与基体相比，TMCs 的晶粒以及α层片长度均变的较小。这主要是由于一方面硼、碳等元素导致的熔炼冷却过程中液面前沿成份过冷，另一方面β相区退火过程中增强体的存在抑制了β晶的再结晶长大。此外，对比图2(d)和(e)可以看出，TMC2 的α层片宽度比TMC1 的α层片要大。由于合金的层片宽度往往是由冷却速度决定，而TMC1与TMC2 都是相同直径的棒材空冷，故二者具有相同的冷却速度，但却具有不同的α层片宽度，这主要归结为TMC2 中添加碳元素的影响。由于间隙碳原子的扩散速率明显要高于其他α稳定性合金元素，因而其对α层片的动力学生长起到促进作用，而增强体对其长度方向上的生长有抑制作用，故表现为宽度方向上明显要高于TMC1 的层片宽度。

图2. 两种热处理制度下基体合金及复合材料金相显微组织

3.2 力学性能

　　表2写出了层块状聚集化的基体镍钢属及区别热处置考核机制下的符合板材的制冷特点。与基体镍钢属不同于，符合板材的杨氏模量、屈服值抗弯抗拉屈服刚度及抗拉抗拉屈服刚度抗弯抗拉屈服刚度均到很深的提升 ，还不论什么是等轴聚集化亦或是层块状聚集化的符合板材抗弯抗拉屈服刚度和钢性均根据提供体重量总分的增长而提升 ，在这其中以TMC2 提升 为很深，但TMC2 的延展性损失费这类较为严重的。这基本是可能TiC 的弥散升星反应相对抗弯抗拉屈服刚度的提升 有较大结果，是可能TMC2 与TMC1 中的La2O3 份量是想同的。当然，延展性的较为严重的衰竭却不会简洁归因于TiC 所导致的，是可能从重量总分看到，TiC 的重量总分并较低。
