适用Pb80Sn20 钎料，对体型成绩排名20%的SiCP/A356 挽回食材采取重力作用钎焊，浅析了外面镀镍和不镀镍对其重力作用钎焊性的作用，并在金相显微、能谱浅析等科技手段探究了保暖时刻间隔对其钎补焊头公司的作用。探究报告单得出结论：体型成绩排名20%的SiCP/A356 挽回食材外面不镀镍采取钎焊时，补焊性不太好，镀镍后补焊性差异性提高自己；可比性6、8 和10 min保暖时刻间隔下钎补焊头氏硬度，8 min 保暖时刻间隔最佳。 　　SiCP/Al 结合物料拥有好的抗刮性、高导电率、低热扩张数值、温度过高特点好等许多很好特点，以其制得简洁，操作广泛应用软件，成长十分迅速，费用对低廉，开始成為近代新起物料之中设计的着重。可是基于基体物料与提升相电磁学电学特点的庞然大物对比分析，电弧补焊性不高成為避免其进几步推广宣传操作的关键原则。光电子封装类型中对SiCP/Al 结合物料来电弧补焊的做法有钎焊、散出焊、电阻值焊等，正因为钎焊会完整高gps精度复杂性所需要的零部件的接连，以其对被接连点不锈钢焊接头的热软组织损伤以其对焊件长宽和形式有较小的反应，使其成為电弧补焊结合物料最简洁和取得成功的做法。真空度枝术网(//crazyaunt.cn/)感觉，在SiCP/Al 结合物料界面沉积物镍会挺高其电弧补焊特点。 　　有所差异某护肤品冷藏网上封口的枝术规定，论文使用Pb80Sn20 钎料，探析了低质量结果SiCP/A356 的真空体箱钎电工艺：对表皮镀镍和不镀镍的符合建材完成真空体箱钎焊，焊后确定对对接焊缝微观粒子显微团体和因素完因素析，比照表皮镀镍和未镀镍的符合建材的钎焊性。另一个，对表皮镀镍的符合建材，还用于有所差异恒温层時间作比照实验，相当恒温层時间对补焊线接头洛氏硬度的不良影响。

1、试验材料与方法

　　母材为采用无压浸渗法制备的体积分数为20%碳化硅颗粒增强铝基复合材料SiCP/A356，试件尺寸为10mm×20mm×2mm。所用的Pb80Sn20 低温钎料为实验室自行冶炼制备。钎料冶炼采用SG2-5-10 型号坩埚电阻炉，冶炼后采用WK-2 型真空甩带机制成10mm×20mm×25μm 的钎料箔片。钎焊前，将铝基复合材料的连接部位用金相砂纸打磨，以去除表面氧化膜，然后放在丙酮酒精溶液中进行超声波清洗。钎焊采用搭接接头，接头长度为20mm，接头间隙20μm，接头宽度10mm。钎焊在ZHS-60 真空钎焊炉中进行，真空度为10～1Pa，升温速率20℃/min，为进一步改善钎料对母材的润湿性，钎焊时对接头施加2 kPa 的恒定压力。钎焊试验分两组：一组用Pb80Sn20 钎料分别焊表面镀镍和不镀镍的母材，研究金属化对钎焊工艺的影响；第二组研究用Pb80Sn20 钎料进行真空钎焊时，对比6、8 和10min 保温时间对表面镀镍母材钎焊性和焊接接头性能的影响。

　　利用shympusck40-M-F200 型金相高倍显微镜考察对接焊件区的金相组织性；用JSM-6390LV 型打印机扫描电镜考察各不相同保热时长下钎对接焊头对接焊件区；在401MVD 型维氏显微硬性计上法测钎对接焊头的显微硬性。

2、试验结果及讨论

　　2.1、混合用料表面层镀镍对钎焊的性能的影响到 　　第一点组做实验的时候是在钎焊摄氏度为350℃、隔热时间段为6min的状况下，对包覆村料使用涡流钎焊。没想到得出结论：外层镀镍的包覆村料制样钎焊时就可以焊上，外层不镀镍的包覆村料制样均未焊上。图1 为镀镍后包覆村料钎氩弧焊头的显微结构。因而，金属接头轧制优异，电焊焊接件高密度、无排气口、无混杂、无裂口，氩弧焊效果好良好。

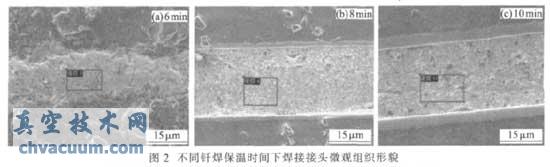

图1 镀镍pp的材料钎电弧焊接头的显微团队 　　2.2、隔热准确时间对钎焊接工艺头组织开展的影晌 　　图2 是在350℃钎焊湿度下，分别为用6、8、10min 恒温时，对外表镀镍制样实行重力作用钎焊增值税焊直接头的外部经济组织结构形貌。表1 是依据图2 如图所示焊接缝区各物质能谱折线得以的主要检查是否组分。确认解析表1 中焊接缝区物质的组分与水分量，是可以看得出来，6、8和10min 恒温时下的钎缝区均具有刺激性C、Al、Si。而钎料这种不具有刺激性C、Al、Si，但是反映书怎么写混合建材中的Al 和SiC 在重力作用钎焊进程中向焊接缝外扩撒转移。发生变化恒温时的调长，在焊接缝区C、Al、Si 的水分量慢慢提升，反映书怎么写恒温时的调长，促进企业混合建材中的C、Al、Si向焊接缝中外扩撒转移；而一并焊接缝中Sn、Pb 水分量慢慢缩减，这样表现也反映书怎么写恒温时调长促进企业钎料向混合建材中外扩撒转移。换句话说，恒温时的调长促进企业钎料和混合建材互相的上下级外扩撒转移。

表1 图2 中各症状点组成进行分析的结果(氧分子成绩排名，%)

　　2.3、对接焊口及对接焊口二边坚硬程度公测 　　用401MVD 型维氏显微密度计对钎补焊脑连接密度试验后果见表2。所知，接脑连接的显微密度值从“对接对焊缝塑料-近缝区”总体目标情况改变发展新趋势为慢慢的缩小；各个恒温耗时下，接脑连接的显微密度值均突显出“二边高、中央低”的发展新趋势，未致使不正常的情况。而近缝区密度渐渐的恒温耗时的增加密度慢慢的变低，其原因概率是是因为Pb80Sn20 钎料客观事物密度较低，钎焊过程中中，恒温耗时的增加，增进复合型材质和对接对焊缝情况了互蔓延，上下级蔓延的要素水分含量直接影响了局部的密度，致使近缝区密度渐渐的恒温耗时的增加密度慢慢的变低。比较6、8 和10 min 各个恒温耗时对接对焊缝区的显微密度，8min 恒温耗时补焊连接管密度较高。 表2 差异隔热时期下钎焊接方法头的洛氏硬度(HV)

3、结论

 　　(1) 界面镀镍对低体型总分SiCP/A356 复合相关材料型原相关材料的正空钎焊性有强势影响到，在界面镀镍后补焊性强烈解决，不镀镍的复合相关材料型原相关材料补焊性特差，是没办法补焊在共同。 　　(2) 墙体隔热保热时候对镀镍后结合板材的手工焊连管接头的密度有引响，延长日期墙体隔热保热时候能够熔解钎料与对接焊缝的彼此对外蔓延。可是钎料其本身密度较低，别过长墙体隔热保热时候容易钎料对外蔓延较积极而使得手工焊连管接头的密度进而上升。
