1、试验材料和试验方法

　　对接焊缝并选择，钎料的化工组成的列于表1.

　　试样的表面用磨床磨光,利用钎缝两端加入的垫片调节钎缝的宽度,并用氩弧焊定位。钎焊试验在热壁真空炉中进行，所用钎料为粉状，直接放在试样上进行钎焊。钎焊时真空度优于0.01 Pa.钎缝的相组成由金相分析和电子探针分析配合X射线衍射物相分析来确定。

2、钎缝组织及相组成分析

2.1、BNi1a钎料

　　用 BNi1a钎料对1Cr18Ni9Ti进行钎焊。在缝宽为0.05mm、钎焊温差为1120℃、钎焊准确时间为10min的环境下,钎缝公司是纯固溶体，见图1(a).在BNi1a钎料中，硼是演变成有机化合物相的首要的元素，其份量为3.1%.硼在镍中的固溶度很低，过于单一的固溶体公司讲解钎缝中的大部件硼在钎焊时候中已扩撒到材料中祛了。钎缝中的含硼量已降下去硼在镍中的上限固溶度一下。由图1还应该判断出，材料中近缝区是线状公司，这类公司是由钎料中的硼沿材料晶界扩撒而出现的。 　　对接焊缝中晶界的操作界面显现极具比效宽大的机构，对分子运功的发展阻力较小，而硼分子的弧长又取决于较小，那么,会使硼向对接焊缝的分散核心是沿晶界分散，并在晶界与以外的别的设计元素确立有机单质相。X放射性元素衍射定量分析表示，近缝区的相构造是α－Fe，γ－Fe和Fe2B，即硼在晶界与铁确立了Fe2B.钎缝与对接焊缝两者的相互之间分散功能使对接焊缝分散层的化学物质發生了變化，最后来源于了α－Fe.在晶界上来源于Fe2B, 会使对接焊缝中近缝区电解抛光浸蚀后显现出如图图甲中1图甲中的蜂窝状团队。图1(b)给予缝宽为0.10mm时用BNi1a钎料钎焊（1120℃，10min）的钎缝团队。该钎缝团队由多台分构造：那这的部分是挨到对接焊缝与钎缝操作界面显现并与之持平的镍固溶体团队；另那这的部分是蝉联西南部的有机单质相团队。该有机单质相团队又有两种方式团队表现形式：呈桂花状的有机单质相和呈团状的麻点有机单质相。在钎缝较宽，钎缝中的含硼量不可能在钎焊的时间内借助分散削减到极限点固溶度下，而在钎缝中来源于硼的有机单质相。 　　从钎缝的组织结构安排特殊性是可以看得出，钎缝中硼的占比是不会平滑的。在靠进低合金钢与钎缝接口处，硼含水量犹豫蔓延已减小到加周期固溶度这，展示固溶体组织结构安排。在钎缝中西部地区，蔓延方法长，蔓延周期慢，焊后该处的含硼量仍旧在加周期固溶度这，故而在钎缝中西部地区出现无机单质相。X光谱线衍射分折表面，其相结构为α- Ni,Ni5Si2,CrB和Fe4.5Ni18.5B6.在1000 ℃经1 h蔓延治理后，该钎缝中的条状麻点无机单质相看不见，只完剩红红梅花状的无机单质相，见图1(c).X光谱线衍射分折表面，红红梅花状的无机单质相是CrB.就此可以知道，条状麻点无机单质的相结构是Ni5Si2和Fe4.5Ni18.5B6.在1000 ℃减少蔓延治理周期至2 h，CrB相未看不见。

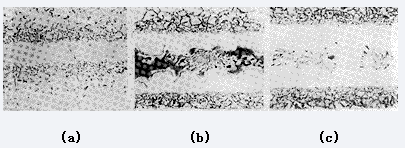

图1　用BNi-1a钎料钎焊的钎缝聚集

2.2、BNi2钎料

　　用BNi2钎料对1Cr18Ni9Ti进行钎焊，当缝宽为0.02mm、钎焊室内温度为1050℃、钎焊10min时,钎缝策划 性是纯固溶体。 当缝宽为0.05mm时,钎缝中发现有机物相。X电子束衍射研究分析反映出，钎缝策划 性由α-Ni,Ni5Si2,Cr2B,Ni2B和Fe4.5Ni18.5B6成分。该钎缝焊后经1000 ℃吸附处置1 h的形式化的固溶体策划 性。当缝宽为0.10 mm时，焊后钎缝经1000℃吸附处置8 h的形式化的固溶体策划 性。 　　应用钎焊温差为1120℃、钎焊时长为10min的钎焊接工艺艺，用BNi2钎料来钎焊1Cr18Ni9Ti，钎缝的团体功能随高度及焊后热进行净化治理 时长的变周期与用BNi1a钎料钎焊的钎缝团体功能同。值当小心的是，用1050 ℃的温差钎焊时，钎缝中也没有发现CrB化学物质相，钎缝中的一切化学物质相都能经由焊后扩撒进行净化治理 清理掉。CrB化学物质相是是由于钎焊温差高而发生的，且后易经由焊后扩撒进行净化治理 来清理。
