设计方案了以硫化锂为原辅材料真空箱铝热完美重现系统法纪备不锈钢锂的制作工艺过程中。确认设计方案正交科学试验，分别是设计方案了完美重现系统用时、完美重现系统工作工作平均温度表、完美重现系统剂的成为量各种完美重现系统剂的细度几丁质酶对不锈钢锂完美重现系统率的决定。设计方案揭示，确认正交科学试验综合评估进行分析取得最佳选择的科学试验必备环境及参数表为: 工作工作平均温度表调控在1170℃，完美重现系统用时调控在5 h 以下，完美重现系统剂细度为100 目，铝粉吃太多15%。回报率随着事件推移完美重现系统工作工作平均温度表的增高和完美重现系统用时的延缓而增进，在完美重现系统工作工作平均温度表为1170℃必备环境下，完美重现系统用时为3 h，100 目完美重现系统剂吃太多15% 的必备环境下，回报率最高的人达成了92.2%。 　　发生变化锂在冶炼、石油天然气、化工公司等传统性方向的广用途，特点在飞机航空、自然发热能源蓄电池、热核聚变、质轻碳素钢等新兴起来技术应用方向的反复拓展活动，表明近几余载废金属质锂的工作建设规模和总产量得见趁势进步，被称做21 多世纪的自然发热能源废金属质。

　　目前锂的工业生产方法为熔盐电解法，其工艺条件已趋于成熟，因此很难有所突破。随着真空技术的不断发展，真空冶金由于其独特的优势在有色金属材料生产方面得到日益广泛的应用，如合金材料和高熔点金属的真空冶炼，金属氧化物的真空还原等。而真空热还原法提取锂也有其独特的优势，相比熔盐电解，它简化了生产流程，缩短了生产周期，减少了工序及原材料消耗并且环境友好，从而降低生产成本。本文以碳酸锂和氧化铝为原料，利用真空铝热还原法制备金属锂。通过设计正交实验，分别考查了还原时间、还原温度、还原剂的加入量以及还原剂的粒度活性对金属锂还原率的影响，确定了最佳实验条件参数。这对以后的工业生产有着重要的指导意义。

　　1、科学试验 　　1.1、实验英文传动装置

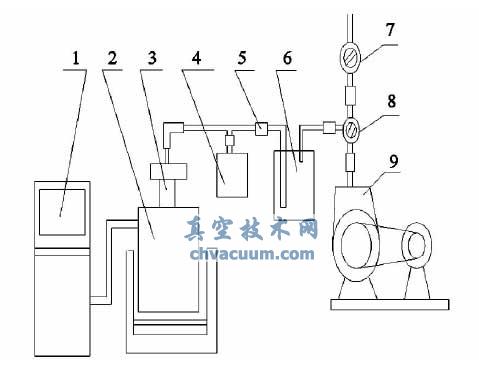

　　具体的实验装置如图1 所示( 图中1 为DWK-E型温控仪，2为电炉，3 为还原罐，4 为PM-3 型麦式真空计，5为真空管路，6为净气装置，7为放气阀，8为三通阀，9 为真空泵) 。本实验的还原罐采用1Cr25Ni20Si2 材质。通过真空机组即机械泵串联罗茨泵获取较高的真空度。采用DWT-702 精密温控仪控制温度，控制精度为1200 ± 1℃，制团由100 t机制千斤顶完成，并且可在0 ～ 100 t 之间调整压力。

图1 机械泵调查试验装置图 　　1.2、检测历程

　　具体真空铝热还原氧化锂的流程如图2 所示。实验中，每次分别称取分解后经破碎研磨过的熟料350 g( 含Li2O 255 g) 和Al 粉120 g 均匀混料，经球磨混合后放入真空干燥箱中保存待用。将混料压制成团后装入真空还原罐中，封罐装炉抽真空后开始升温同时开启侧壁加热保温层。升温至1150℃ 直至真空度最终稳定不变恒温计时。

　　3、预期结果 　　顺利通过以硫化锂为主料正空铝热完美重现法治备废合金锂的正交实践研发，各位学习到完美重现的环境水温对锂成品率的会影响是十分的显著性，在实际上的工作中却不能的环境水温越高数越，往往在有局限的范围之内内越高数越；而完美重现剂的磨料粒度分析要优惠，难以太粗也难以太细；废合金完美重现剂必须为之过多以担保的反应便捷率做出。在本实践具体前提下应该将佳工艺设备数据具体前提成为：的环境水温操纵在1170℃，完美重现事件应操纵在5 h 之内，完美重现剂磨料粒度分析为100 目，铝粉过多15%。
