基体偏压对高功率脉冲磁控溅射制备类石墨碳膜的影响研究
用于高输出脉冲造成的磁控溅射技术水平于Si基低面上层制作了类石墨碳膜，学习了基体偏压对膜累积速率单位、分子运动结构的、运动学性及滚动磨蹭学性的干扰无规律。结杲体现了:随之基低偏压的升高，GLC膜sp2水平呈先急剧减小后提高的市场趋势，在-100V时做到不大值；其面上层有低质度急剧缩减；强度和内剪切力急剧不断地；在基体偏压为-300V时膜的滚动磨蹭性更好，高sp2水平、高强度和低面上层有低质度一起决定的了GLC膜成绩突出的滚动磨蹭学性。 随着时间推移新兴微米挽回溥膜的逐渐制作和深入分析，固态物保养溥膜发挥着特别开阔的应用软件利润。在大量固态物保养素材中，非晶碳膜发生高硬性、低热胀冷缩比率和很高的抗磨机械性能性等优势之处，为那类新兴的减摩保养素材而遭到看重。近来来以碳-碳sp2键居多的类石墨碳(graphite-likecarbon，GLC)膜避免了一般类金刚石DLC(diamond-likecarbon，DLC)膜与铁基素材进行触媒反映而感受到看重。当今，GLC溥膜主耍是凭借交流电磁控溅射和非发展磁控溅射备制，但一般的磁控溅射水平溅射的靶材基本都以原子团底部形态发生，阴铝离子动能较低，可以有效控制 性比较，凭借其他场比较难有效控制加速度，沉淀积累溥膜的的品质和机械性能难有显著的整合。高工作公率单电磁激光磁控溅射(HIPIMS)水平是近来来科研开发出的本身新兴物理性气相色谱沉淀积累措施，其作用是借助较高的单电磁激光谷值工作公率和较低的单电磁激光占空比来出现高离化率，谷值工作公率和等阴铝离子体密度计算是平民交流电磁控溅射的1000倍，溅射铜靶离化率可高达mg70%之内，且束流只含大粉末，近来来已诱发深入分析者的丰富看重。 在非晶碳膜的积累工作中，积累阴铁铝离子的体力对塑料膜的结构和功能有巨大的危害。能够经由变化积累工作中阴铁铝离子的体力，改善非晶碳膜中的sp2、sp3含氧量，做到对抗强度、柔软性模量和矛盾学功能优化网络的实时控制准备。在非晶碳膜积累工作中，阴铁铝离子发往基体的体力可说明为 Ei=e(Vp-Vb)+E0(1) 这其中，Ei数字代表阴阳化合物发往基体时的能源，Vp为等阴阳化合物体电势，Vb为基体偏压，E0为阴阳化合物在等阴阳化合物体中的起至能源。由式(1)可预知，改善基体负偏压行很好的地改善阴阳化合物发往基体的能源，偏压越大，阴阳化合物发往基体时的能源越大。对此，今天用HIPIMS技术水平制法GLC贴膜，利用率HIPIMS高的离化率，在改善偏压很好的操纵堆积阴阳化合物的能源，科研差异基体偏压对HIPIMS制法GLC贴膜组成部分和性能指标的作用自然规律。
1、实验

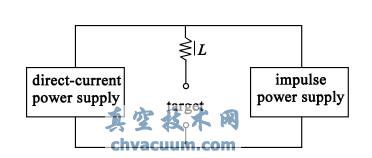

1.1、bopp薄膜制取 基体物料P(100)型单晶硅Si片应用于型式分析方法和功能检测，靶材挑选99.95%高纯净度石墨靶。科学试验用高电率激光脉宽信号信号信号磁控溅射电原为济南化学工业二本大学，进点焊与进行连接地区关键点科学试验室研发的高电率分手后复合激光脉宽信号信号信号磁控溅射电原。图1为电原直流电电压值适配器电路型式图，进行交流电电直流电电压值适配器和激光脉宽信号信号信号电原串并联堆叠的的形式，交流电电直流电电压值适配器电原给磁控靶保证稳定的交流电电直流电电压值适配器瞬时直流电，激光脉宽信号信号信号电原进行将交流电电直流电电压值适配器直流电电压值斩波成激光脉宽信号信号信号直流电电压值向靶材保证激光脉宽信号信号信号瞬时直流电。
沉积GLC薄膜前，首先将基体依次放入丙酮和酒精中超声波清洗各15min，冷风吹干后装入真空腔样品架，将基体待镀面转至正对溅射靶材适当位置待镀。当真空室真空度抽至4.5×10-3 Pa以下时，通入100ml/min(标准状态)氩气，保持基体偏压-500V，利用辉光放电对样品表面和靶材表面进行辉光刻蚀清洗20min；清洗后通入50ml/min氩气，并开启HIPIMS电源，调节并保持脉冲偏压1000V，频率50Hz，脉宽65Ls，复合直流110A，沉积GLC薄膜，沉积时对基体施加不同的偏压，分别为-50，-100，-200和-300V，沉积时间为2h，整个沉积过程中，基体以一定的自转速率旋转，保持薄膜的均匀性。
1.2、塑料膜定性分析 用荷兰Kla-TencorAlpha-StepIQ阶段仪对GLC塑料膜的厚薄确定检测方法方法，并用来计算能够塑料膜的形成时延；巧用英国岛津生育销售的AXISULTRADLD款式的XX光谱图线光手机子能谱(XPS)(辨别好坏比率为0.48eV的彩色Al(mono)KAX光谱图线源，入射能量转换为160eV，每台土样检查英文前用氩铝阳离子枪溅射擦拭120s)检测工具塑料膜中现实存在的键位；用马来西亚RENISHAWinVia款式离子束手术共凝焦拉曼(Raman)光谱图仪(激起633nm氩铝阳离子离子束手术束，检测方法方法标准800~2000cm-1)对塑料膜C键确定检测工具；运行荷兰Veeco3100款式氧分子力光学显微镜看(AFM)敲击模式切换对塑料膜表层形貌和粗糙，度确定检查英文；用荷兰MTS工厂生育销售的NANOG200款式纳米技术波浪纹仪，通过连续式刚度系数法检查英文塑料膜光洁度，波浪纹宽度辨别好坏率高于等于0.01nm，压入6个点，取压入宽度为塑料膜厚薄的相当的一个处的报告为塑料膜的光洁度值；GLC塑料膜的多余热剪切力用英国J&L工厂的JLCST022多余热剪切力仪确定检测方法方法，其热剪切力检查英文标准0.001~100GPa，辨别好坏率0.001GPa；用英国J&L工厂的JLTB-02型球盘式磨擦磨坏试验报告机检查英文不一样的形成技术数据下制法的GLC塑料膜在温度十足坏境下的磨擦学能力，磨擦检查英文技术数据为:负载3N、拖动半经3mm、线强度100mm/s、路程200m，对磨球是直径怎么算为6mm、光洁度不高于等于60HRC的SUJ2/GCr15滚柱轴承钢球；用英国FEIQuanta250FEG扫描软件手机光学显微镜看(SEM)对塑料膜磨痕和磨球磨斑形貌确定看。
