根据铝耐热硬质金属始终无法同时烙铁钎焊的现象，下面确立一个多种是因为调节激光焊结的新步骤：用到亚铁离子注射到与磁控溅射相通过的技巧在2024铝耐热硬质金属是因为制法Cu膜，并变换了铝耐热硬质金属的高温钎焊。工作优速过变换基体偏压，钻研各个效果参数对Cu膜的积聚硬度、是因为形貌、相组成部分还有高温钎焊效果的干扰。最终结果是因为：随偏压幅值的增高，Cu膜的积聚硬度频频减低，是因为有粗糙度先缩减后增高，Cu膜体显显现出弱于的(111)中选优认知；Cu膜的镀制调节了铝耐热硬质金属的高温钎焊效果，当偏压为-300V时，增值税钎激光焊结头切剪硬度能达24147MPa，线接头断口微形貌体显显现出产品局部延长且方向上统一的韧窝。 　　铝及铝耐热耐热和金具备孔隙率小、比比比强度高、导电快等优点，在航天部、飞机飞行、电子无线及中国军事工业制造中到大范围应该用，而铝耐热耐热和金的电焊的办法和工艺设计对铝耐热耐热和金的大范围应该用达到了相对关键性的帮助。钎焊具备焊件倾斜小，管接头形壮美观度等优点，选用做铝耐热耐热和金及与沒有异种的材料的链接。现阶段，铝耐热耐热和金所用钎料溶点较高，如A-lSi和Zn-Al钎料，溶点均高出400℃。当然，在电焊固态垃圾空调压缩机器、飞机飞行点火器、空用空调压缩机机、超流氦杜瓦等部件的个性化的位置时候需要要选择温度钎焊。因为应对上面的毛病，一部分学界借助真空电镀化学反应镀、热学液相的堆积等的办法在铝耐热耐热和金外壁表层的镀膜后电焊，这些能选择Sn基钎料电焊铝耐热耐热和金。但有所诉的办法都存在膜基紧密结合力很差的毛病，钎电焊头比比强度较低。 　　探究发现，Ti看作过渡性层可调节膜基融入力，文章利用亚铁离子加入水平与磁控溅射镀晶融入的工艺对铝各种合金采取界面增韧，主要是考擦了磁控溅射镀晶中基体偏压对聚酯薄膜沉淀传输速率、界面形貌、相设备构造并且 超低温钎焊能力的应响。 1、调查措施 　　1.1、溥膜准备

　　基体材料采用尺寸为30mm×10mm×115mm的2024铝合金片。试样通过化学清洗后，用去离子水洗净并快速吹干，放置到真空室中。铝合金表面改性实验是在本实验室自制的复合等离子体表面处理装置上进行的。当本底真空度达到5×10^-3 Pa时，通入纯Ar(纯度为99.999%)，利用射频电源形成辉光放电，通过负脉冲偏压溅射清洗样品表面30min。其中偏压峰值为1000V，占空比为30%。在磁控溅射沉积Cu薄膜之前采用金属蒸气真空弧(MEVVA)源对铝合金试样进行Ti离子注入，希望增加膜基结合力，离子注入工艺参数如表1所示。磁控溅射沉积Cu薄膜时，溅射电流为0.6A，溅射电压约为400V，沉积时间为70min。制备Cu薄膜的过程中，靶和基片间距为100mm，工作气压保持在0.5Pa。在镀膜的同时，基片上分别施加100-400V的负偏压。脉冲偏压频率为40kHz，占空比为30%。

表1 Ti阳离子吸取产品参数

　　1.2、聚酰亚胺膜定性分析 　　用于FEI大公司的Quanta200F场射的环境打印微电子透射电镜(SEM)对岩样的受力形貌去观查，还在测量膜层宽度，并计算的Cu膜的岩浆岩带宽。可以通过美利坚共和国Bruker AXS DimensionIcon型水分子力透射电镜(AFM)对岩样表层形貌去具体分析，并整合欧洲德国Bruker D8 Advancex型Xx射线衍射(XRD)仪对岩样的化学物质和相机构去深入分析。借助OLYMPUSPMG3金相透射电镜观查Sn-Pb钎料在岩样表层的润湿形貌。用于Sn-Pb钎料对岩样去烙铁钎焊经过多次实践发现。实践时，岩样都按照图1的组织形式去联结。用于美利坚共和国Instron5569型萬能物料经过多次实践发现机去拉剪经过多次实践发现，拉伸形变可移动车速为0.5mm/s。只为有效确保插头切剪抗弯强度的数据质量性，一个加工选则二个不锈钢焊接岩样去拉剪经过多次实践发现，随后取其人标准差。

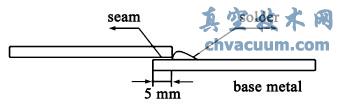

图1 钎焊头关心图 3、分析方法 　　充分利用阴阳离子加入与磁控溅射技能在铝合金板钢接触面分离纯化Cu膜，并钻研了多种的基体偏压下塑料膜的沉积状传送速度、接触面形貌、相设备构造及其超低温钎焊性等性能参数特性，结局方式： 　　(1)各不相同偏压下Cu膜的相型式就没有再次发生显著的变幻，都现象出较强的(111)衍射峰。渐渐负偏压的扩大，Cu膜表面上均方根低质度先变小后扩大，而沉淀传输速度渐渐缩小到。 　　(2)建立了底温下铝硬质合金烙铁钎焊，接线头的很高剪接密度能够达到24.47MPa。时间推移偏压的变大，接线头密度产生出先变大后增大的趋势英文。 　　(3)在焊道处破裂时，接线头症状出最高的人的刚度，还剖面微观世界形貌展显出出整体展现且趋势统一的韧窝。
