土的微观结构测试需要干燥后的样品, 而常规的干燥方法, 如风干法、烘干法、置换法都存在使样品体积收缩、改变土微结构状态的缺陷。真空冷冻升华干燥仪首先利用液氮使土样中的液态水变成非结晶态冰, 不产生体积膨胀, 然后在低温真空条件下让水分升华排出真空管路系统, 使得样品干燥。本文介绍了真空冷冻升华干燥仪开发研制的设计构思以及安装过程中涉及的几个问题和试验操作中的注意事项。

0、前言

　　进行扫视电镜自测土微的机构的形貌时, 的要求备样可以非常空气干燥。消费黏性土不断地含水分率的抑制, 其微的机构的也会的有的变化规律无常无常, 球体积宿小。正规的自然风干法和吹干法易使土的微的机构的的有的极大的变化规律无常无常, 没有办法够满足微的机构的的研究的自测精密度较。如此就是需要开发一项广泛用于非常空气干燥微的机构的自测土样的设配, 以保护过滤后土样的宏观的机构的不的有的变化规律无常无常。

1、微结构样品的干燥方法

1.1、已有的土样干燥方法

　　一号种是吹干法。因此在超低温下孔中气体表面能张度大, 常所致土样伸缩融化开裂, 土小粒如何排布, 孔动态有不同。 　　第二个种是吹干法。仍然土样再生水分转移八时子弯曲应力分布区不平滑而形成裂迹和密度拉伸, 在高的温度动态下还可形成土粒状间的物理防御耐腐蚀能力。 　　第四种是引流法。即用面上弹性低的液体(如酒精或甲苯) 引流孔隙率中的水液体, 而后再使其肯定挥发缺水。主要是因为引流的过程 也会使土样引发许多发生形变, 加上上引流液本质上有块定的面上弹性, 故而特效就说佳。 　　第七种是临介动态点烘干法。介质液體的规格和它的是处于饱和动态混合气体的规格之比时的动态被叫做产品的临介动态动态, 于此介质液體的外观弹力相当于零。类似这些方案正是用土中介质液體在临介动态动态下相界的会消失, 并没有外观弹力, 使样件烘干。此方案的临介动态点烘干仪市场价高, 的操作也较为较为复杂, 应该用中受过相应的的限制 。

1.2、其它行业的微结构样品干燥方法

　　医学上进行微结构观测所需各种生物样品的制备方法为: 临界点干燥法; 叔丁醇干燥法;HMDS 干燥法。第一种干燥法是用分析纯CO₂ 作媒介物进行的, 后两种方法实际上是先用化学药液置换, 逐渐脱水到一定程度后再风干或再用真空干燥仪干燥。

　　饮食该行业对菜干澡利用正空制冷干澡法。先在- 20～ - 30 ℃平均温度下把菜高温制冷, 最后抽正空, 在压差降到610.5Pa 的條件下正在逐步加熱提温,使水分含量崇高。冻干后的菜酶化成用微亮, 有机化学、生理方面功效常见相同, 体积大概常见相同 。 　　因为动树木神经细胞系有较硬的神经细胞系壁和多种多样的胞液,需用对动树木电镜印刷品抽重力作用, 使印刷品与放置液有力打交道, 做到制样特效。

1.3、真空冷冻升华干燥法

　　重力作用急冻崇高干燥的法是由芬兰地壳生理学家B.И. 奥西波夫提到的。而且重力作用压缩空气管道系統需現场氩弧焊、堵漏及各部件间的融洽测试方法如此繁复, 且制成品机械环保设备钢化玻璃压缩空气管道较多, 很容易在车辆运输中制造破损掉镀或微裂口, 形成無法应用, 那么国际性市厂尚没这种整套机械环保设备与销售。 　　微成分的形貌发展以土更为差异性, 一款土样主要包括冻干法和烘干处理法会推算出全各种的两个微成分形貌。在所诉土的缺水的技巧中以临界值模式点缺水的法最为适合, 但所需拥有着临界值模式点缺水的仪并选用恰当的媒体物。除此认知能力, 可利用率很快低溫冷却不一样的美感缺水的技術施实土的缺水的。自然是模式下, 回升时土中的人体水量蒸发器, 鉴于缝隙悬浊液毛细血管管涨力、人体水量迁址和分散层变软等原因分析, 打样定制缺水的弯曲, 缝隙变小; 加温时土中的人体水量冻解, 液体水成多晶体状水, 水体型扩张约9 % , 出现土体扩张。水的七种相态在需必备条件下长期存在动平衡关联, 水的相电压电点负担为610.5Pa 、温湿度为0.0098 ℃, 在负担大于相电压电点负担时, 固定的冰可不一样的美感为水蒸气。因可探寻出种技巧让土中的水很快成不具扩张性的非凝结态冰, 体型不会改变,如果使打样定制始终维持低溫模式, 在打样定制室与改装排气管口期间的温度差异和真空箱负担下使人体水量持续不断的不一样的美感, 打样定制正在逐步被缺水的。

　　利用液氮可使样品快速降温。由于土样和液氮之间的温差大, 直接冷冻时会在样品表层产生大量的气泡和气体薄膜, 将样品包裹住, 阻碍了土样的进一步冷却, 使土样成为“夹心饼”, 即在土样外表形成冻壳, 而内部尚未完全冻结。为避免出现此现象, 可以先将土样放在装有异戊烷的试管中, 再将试管放入液氮中间接冷冻土样, 一般情况下冷冻3min 即可。异戊烷在冷冻中起到过渡液作用, 液氮使异戊烷迅速达到其冰点( - 140 ℃) , 土样在这样的温度下快速均匀地冷却而不会出现“夹心饼”现象。干燥试验时, 将冷冻好的样品放入特制的样品室内, 样品室和真空玻璃管路系统相连, 然后在管路系统内抽真空, 并保持样品的低温和真空系统内的温度差, 不断将水分排走。当样品室中的真空度达到空载(无样品) 运转时的真空度时, 可视为土中的水分被排净。试验约需24～36h , 依样品数量和含水率多少而定, 此时土样的含水率接近烘干后的含水率。

2、真空冷冻升华干燥系统的设计构思

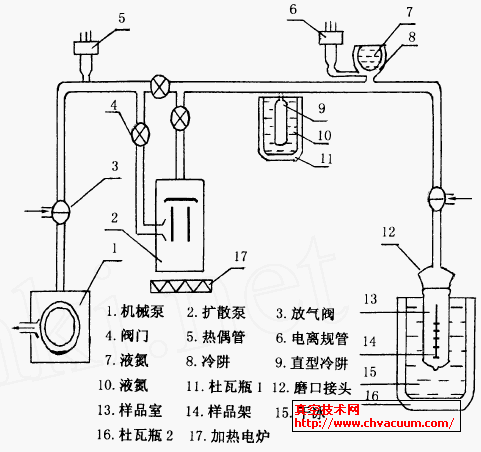

　　依据真空冷冻升华原理进行设备研制的概念设计框架见图1。整个系统包括三大部分: 一是样品室部分, 包括第12～16 项; 二是由阀门、球形冷阱、直型冷阱及测量组件连接组成的真空管路部分, 包括第3～11 项; 三为抽取真空的动力部分,包括第1、2 和第17 项。

图1 　真空体冷冻熟食凝练干热制样系统关心

2.1、样品室部分

　　一次土样的面积为4mm ×4mm ×10mm , 里边压一名刀印, 利于掰开。将裁切好的图纸管理倒入面积<×h 为7mm ×12mm 的安全钢化波璃杯内, 在安全钢化波璃杯外壁刻注编码, 利于图纸管理登记书。由15～20 个图纸管理杯为一种倒入一名里边开孔的锻炼皿中相互左右挤密比较固定, 一次粗糙经过多次实验发现占比宜为2～4 个锻炼皿, 串叠在一切倒入不銹钢编筐中, 2个锻炼皿左右用十形安全钢化波璃条分隔, 利于图纸管理保暖出现脱干。图纸管理室腔体和图纸管理室盖头可以通过阴磨口拼接并涂点高压气脂封口, 以做到加快搬运图纸管理的标准要求。图纸管理室盖头的排气阀门孔与高压气内部管道设备相互连接, 经安全钢化波璃管排下来图纸管理厂区房间的的水汽。图纸管理室选择没有颜色安全钢化波璃, 利于都能够留意图纸管理的出现脱干实际情况。顾虑到经过多次实验发现前期图纸管理厂区房间的的水汽较多, 故意在图纸管理室腔体的最下面定制有半圆形带槽, 保存图纸管理厂区房间的的冰霜,尽量避免冰霜遍布在试板上, 影响力试板出现脱干郊果。

2.2 、真空管路部分

　　真空管路系统均为玻璃材料制成。不选择金属材料是为了避免管路锈蚀造成漏气, 同时也便于试验中直接观察。玻璃管路用不锈钢夹具紧紧固定在操作台的金属框架上, 不得松动。真空管路部分由真空玻璃管连接单向阀门、双向阀门、球形冷阱、直型冷阱、热偶规管、电离规管、放气阀等构成。管路系统两端和动力部分、样品室部分相连。真空管路系统的材料全部为玻璃, 为避免弯头和三通部位因焊接的厚度不均而产生内应力, 应购买同一型号的预制玻璃件。各部件的连接均采用液化气和氧气燃烧的火焰喷灯热熔封接, 缓慢加热封焊, 缓慢冷却至室温的焊接工艺, 整个过程持续30min 以上, 避免产生新生应力和剩余应力。将焊接好的连接头放在偏光显微镜下观察, 呈现紫色、红色时,表示玻璃中无应力。出现其它颜色时表示有应力存在, 应重新熔焊处理。需要连接与玻璃管材质差异较大的非标准玻璃器件时, 应采用过渡焊接法, 按照两种材料的质量百分比以10 %为级差多次配比融和, 制成中间递接玻璃, 然后再进行逐段递接,从一端逐渐过渡焊接到另一端, 达到减少应力差,防止炸裂的目的。

2.2.1、蒸空玻离管的质及除污

　　真空玻璃管材为国产95 号硬质玻璃, 物质成分为SiO₂79 %、B₂O₃12.5 %、Al₂O₃2 %、K₂O₂17 %、Na₂O₂17 %、CaO0.6 %、其它0.5 %。物理性能指标为软化温度780 ℃、膨胀系数38 ×10^{- 7} (双线法) 。壁厚1.2mm、内径9.6mm , 其热稳定性和化学性能优良。真空玻璃管要求不能有气泡、结石、水纹和损伤。所有的玻璃器皿及管材在封焊之前必须进行严格的清洗, 否则会导致封焊不牢靠, 真空度受到影响, 系统本底值增高, 影响试验精度。一般先用自来水把管壁的灰尘洗净, 然后放入配置好的95 %H₂SO₄ + 5 %K₂CrO₄ 清洗液中浸泡2h。放出清洗液后, 用自来水反复冲洗, 然后用蒸馏水冲洗, 最后用少量酒精带走管壁上的水珠, 放入干燥箱内烘干备用。
