在Ar、C2H2 比调紧张感中通快递过症状磁控溅射法治备一个多系类不相同碳硫含量的无定形碳钒复合膜,进行EDX、XRD、SEM、AFM和微热学测试探针表现了复合膜的微格局类型和热学耐磨性。研发了C2H2 分压对复合膜材料、相分为、微格局类型同时洛氏强度和塑性模量的不良影响。可是呈现,分为在Ar2C2H2 比调气味中的rf射频症状磁控溅射技术水平可以方便简洁地合成图片无定形碳钒复合膜。是,必须在C2H2 分压为比调气味总压约4%火车站附近太小的使用范围内才可有热学耐磨性成绩突出的无定形碳钒复合膜。其洛氏强度和塑性模量各做到3515GPa 和358GPa ,倘若,复合膜为NaCl 格局类型的VC ,且具有着柱型生张的表现。           图1 示出了V-C 系的相图。由图因而,V-C 系的相分为错综冗杂。由表1 给出的区别C2H2 分压下移积透明膜的化学工业成分表得知,选用反映溅射手段分解成氢氟酸处理钒时,所需要的的C2H2 分压很低;根据C2H2 分压的不断增添,透明膜中的碳水分含量由27.07 %不断增添到81.04 %。结合起来相图分折,在C2H2 分压为5 ×10-3 Pa 时,透明膜中V 与C 的氧原子核比约为2∶1 ,某些的相分为为V-C + V;在分压为10 ×10 - 3Pa 和15 ×10-3Pa 时,V与C的氧原子核比约为1∶1 ,透明膜的相分为异常错综冗杂,某些的相分为为VC 或因良好化建成的V8C7 乃至于V6C5 ,或在VC中导致碳相建成,建成多相构成;进一点不断增添C2H2分压后,透明膜的碳水分含量乃至于已经超过80 % ,这个时候透明膜由氢氟酸处理钒和碳两相分为。而是,考虑到色谱沉淀积累的非失衡特别,各透明膜具体的相分为还需进一点由XRD 分折的结果知道。

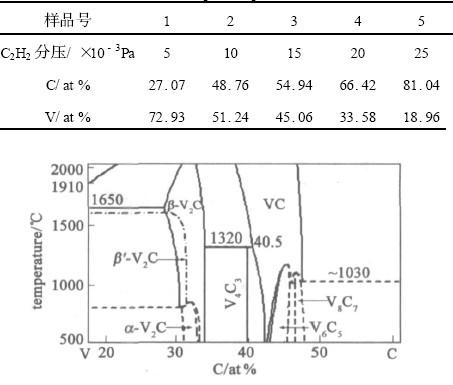

表1 　氧化钒塑料薄膜的部分随乙炔分压的改变

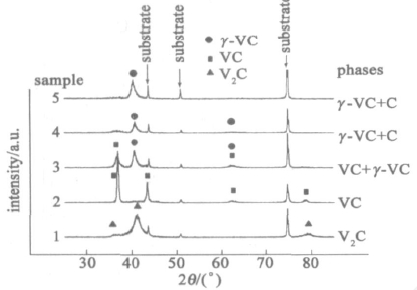

图1 　V-C 相图 　　 由图2 bopp塑料膜的XRD 谱可看得出,低碳环保含氧量的bopp塑料膜(27107 at . %C) 无会发现材料钒的表现峰,仅在41°和79°位址火车站附近的会有多个漫散的衍射峰, 相对于V-C ,可是正交型式的α-V-C ( a = 0.4567nm , b =0.5744nm , c = 0.5026nm) ,也可是六方型式的β′-V-C( a = 012904nm , c = 014579nm) 的表现峰。然而 ,因的会有织构,凭着上多个衍射峰,尚不可辨别bopp塑料膜真正以那些方式的尖晶石型式的会有。伴随碳含氧量的不断提高,48176 at . %C 的bopp塑料膜的XRD 谱呈几张相对比较明锐的衍射峰,这组衍射峰相对于NaCl 型式的VC( a = 014165nm) 。VC 在较超低温度下可能会会令制度化化而建成简洁明了立米型式的V8C7 或六方型式的V6C5 ,且,哪些相也都的会有上与VC 相对应的的衍射峰。



图2 　增碳钒复合膜的XRD 谱(1 : 27. 07 at. %C; 2 : 48. 76at. %C; 3 : 54. 94 at. %C; 4 : 66. 42 at. %C; 5 : 81. 04at. %C)          只不过,是由于气相色谱的堆积pet复合膜具髙速冷确的非平衡点基本特征,pet复合膜的有条不紊化也许被限制,我们都仍将此pet复合膜是指VC。当碳含水量进十步曾加,54.94 at . %C 的pet复合膜的XRD 谱中存在了六方分为VC(γ-VC) 的衍射峰 ,pet复合膜由VC 和γ-VC两相分为。坚持曾加碳含水量,66.42 at . %C 和81.04 at . %C 的pet复合膜的XRD 谱均提示VC 的衍射峰计划经济体制失踪,pet复合膜核心的硫化锌相为γ-VC ,还有就是,γ-VC的衍射峰计划经济体制宽化,某些pet复合膜沉淀全版性拉低的这种现象与引起了非晶态的碳相关于。

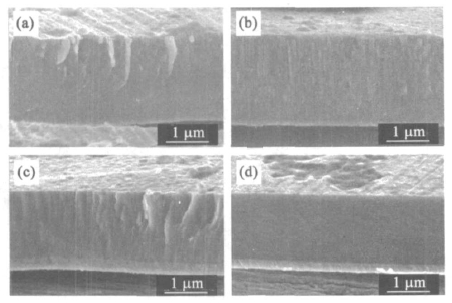

图3 　氧化钒聚酰亚胺膜的载面SEM像(a) 27. 07 at. %C; (b) 48.76 at. %C; (c) 54. 94 at. %C; (d) 66. 42 at. %C          图3 各不相同含碳量pet聚酰亚胺膜断口的SEM 像信息显示,环保纯度的V2C pet聚酰亚胺膜以柱形晶类型成长(图3 (a) ) 。发生变动碳纯度的扩大,以VC 类型存在的的pet聚酰亚胺膜(图3 (b) )或以VC 和γ-VC 两相组合的pet聚酰亚胺膜(图3 (c) ) 均体现显著的的柱形晶成长格局的特征。当碳纯度扩大至66 %上时,pet聚酰亚胺膜断口体现非晶格局的特征(图3 (d) ) ,表述这段时间pet聚酰亚胺膜已已不再以柱形晶类型成长,某一成长玩法的转型与pet聚酰亚胺膜中非晶碳相的引起有关。一体化图3 各婚纱照还是可以会发现,就算随C2H2 分压的扩大,pet聚酰亚胺膜因各不相同的相组合而转变成了各不相同的成长格局,但对pet聚酰亚胺膜的成长传送速度影响力不高,发生变动碳纯度扩大,获得的pet聚酰亚胺膜的的厚度较前压缩,但变动不高。

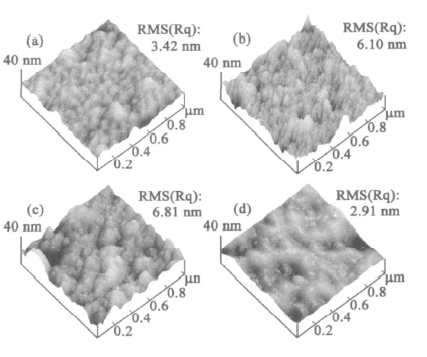

图4 　增碳钒塑料薄膜的AFM 像及粗燥度(RMS) ( a) 27. 07at. %C; (b) 48. 76 at. %C; (c) 54. 94 at. %C; (d) 66.42 at. %C 　   由图4 氧化钒透气膜外层层种植形貌的AFM 像和一定的胞状种植组识的不光滑度(RMS) 出现 ,低碳生活占比的V-C透气膜的胞状种植组识十分绵密,其不光滑度为3.42nm(图4 (a) ) 。如今碳占比的延长,VC(图4(b) ) 透气膜和VC 与γ-VC 组成部分的两相透气膜(图4(c))的胞状种植组识得到成长,它们之间的不光滑度主要延长到6.10nm 和6.81nm ,胞状种植组识不光滑度的延长与透气膜以氯化钠晶状体态种植的全部性一些。如今非晶碳相的产生,透气膜(图4(d)) 的氯化钠晶状体全部性减低,其外层层胞状组识不光滑度也大大的减低,其临界值2.91nm。

其它高清亚洲日韩在线欧美相关的文章：

反应溅射技术制备碳化钒薄膜的实验

碳化钒薄膜的成分与微结构分析

碳化钒薄膜的力学性能分析
