不相同的组织用什的标准规范多种多种产品，对AutoCAD的绘制场景也就得到大量不相同的标准。在当页您将详细分析了解AutoCAD中至于多边形组织、多边形界限或者大地坐标设备等选项卡的详细分析设备步骤。 　　在画图图像前，您可以配置一会儿自己的的画图条件。它分为画图标准配置和作标系統配置。

一、绘图单位设置

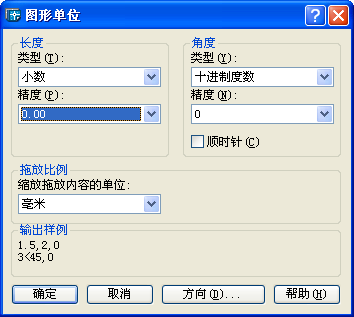

　　启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。单击“精度”下拉列表，您可选择绘图精度。在“角度”组合框的“类型”下拉列表中可以选择角度的单位。可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。同样，单击“精度”下拉列表可选择角度精度。“顺时针”复选框可以确定是否以顺时针方式测量角度。当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。

二、图形界限

　　图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。图形界限确定了栅格和缩放的显示区域。设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。命令行将提示您指定左下角点，或选择开、关选择。其中“开”表示打开图形界限检查。当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。输入坐标值后，系统将提示您指定右上角坐标值。

　　如果您对当前的绘图环境并不是很满意，请打开“工具”菜单，选择“选项”命令来定制AutoCAD，以使符合自己的要求。
