JB/T 8105.1—1999 橡胶密封真空规管接头

Rubber seal connections of vacuum gauges

1、范围

JB/T 8105.1—1999 橡胶密封真空规管接头标准规定了橡胶密封真空规管接头的型式与结构尺寸及技术要求。

JB/T 8105.1—1999 橡胶密封真空规管接头标准适用于真空系统真空测量用橡胶密封的测量规管接头。

2、引用标准

下面规格所含有的条文，完成在本规格中饮用而组成为本规格的条文。本规格出版商时，提示版本的号均为合理。所有规格都能被修改，适用本规格的各自应浅析适用下面规格最薪版本的号的几率性。 GB/T 4982—1985 夹紧型真空泵快卸法兰盘 GB/T 4983—1985 螺扣型真空泵快卸法兰盘 GB/T 6070—1995 重力作用法兰片

3、型式与结构尺寸及技术要求

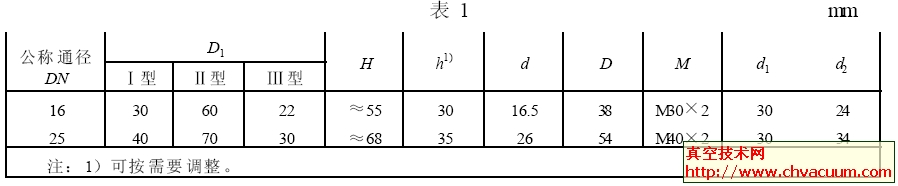

3.1、胶良好的密封性重力作用规管连接头技术要求分Ⅰ型、Ⅱ型、Ⅲ型，其组成技术要求及首要组成图片尺寸见图1~图3 及表1暂行规定。

3.2、Ⅰ型管接头为飞速连入型，其飞速连入活套法兰应达到GB/T 4982、GB/T 4983 的标准规定。

  3.3、Ⅱ型连入头为蝶阀法兰盘连入型，其蝶阀法兰盘应不符合GB/T 6070 的相关规定。

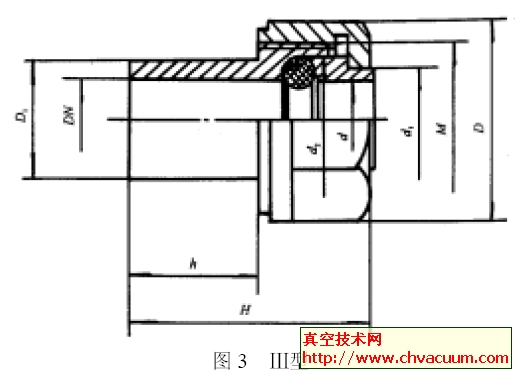

  3.4、Ⅲ型法兰片为熔接型，其熔接手段与接手大小可选择机器设备构造所需由选择使用者知道。

  3.5、标示例子 公称通径为16 mm 的快捷连入型规管金属接头，其标签为： 规管管接头 16–Ⅰ JB/T 8105.1—1999 3.6、安装后金属接头漏气率越来越于7×10-7 Pa·L/s。 3.7 规管线接头用橡塑封严圈的需求见附则A（标的附则）。
