利用低风压氩气直流电压辉光蓄电池放电等亚铁离子体对PVC 细钢管道内部单单从外观展开了净化处置，使其中单单从外观亲水能够得到不错提升，且净化处置疗效不均。净化处置时光越长PVC 细钢管道内部单单从外观的水遇到角越小。经途净化处置后的PVC 细管放到地下室空气环境后内单单从外观的水遇到角经常出现衰退，72 H已后大致平稳可靠，平稳可靠后的内单单从外观水遇到角不错好于没有净化处置的PVC 细管。

　　聚氯乙烯（）软管具有光滑、质量轻、耐腐蚀、外形美观和价格低等优点，在医学领域已被广泛的应用，比如透析管、气管插管、静脉输液管及人造血管等。但是PVC 软管表面亲水性、粘结性较差，在临床应用上易出现意外事故。比如，PVC 人造血管或气管插管等与人体软组织紧密接触时，亲水性差会造成蛋白质吸附和细胞吸附；作为静脉输液管转接部件时容易出现脱落。近年来PVC 管内表面的亲水性问题越来越多被关注，已经有了很多关于PVC 软管内表面亲水性改性方面的研究工作。Balazs等人利用射频等离子体增强化学气相沉积法，以H₂ 作为运载气体在医用PVC 软管内表面沉积聚四氟乙烯薄膜。Kathryn等人采用亲水性自由基嫁接技术在PVC 细管内表面嫁接羟乙基苯胺、羟基氟化物等亲水性基团。陈维涛和李树材在PVC 软管内壁上涂覆阳离子水性聚氨酯并对其进行肝素化处理。

　　我门联合开发好几个种运用低风压整流电压辉光等铁铁离子体对PVC 软管道内部接触面使用增韧操作的手段。在文中中，我门评估氩气整流电压辉光等铁铁离子体对PVC 软管道内部接触面使用增韧的实际效果，探索操作日子对PVC软管道内部接触面亲丙烯酸乳液聚氨酯调理实际效果的后果，及及操作后PVC 接触面亲丙烯酸乳液聚氨酯的受损边际效应。

1、实验装置

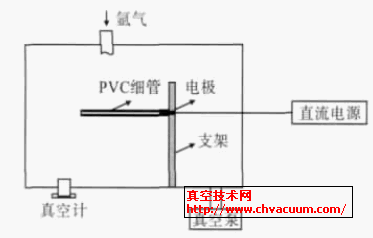

　　实验装置如图1 所示，真空室由不锈钢制成（底面积：490 cm2, 高:35 cm），并装有两个石英玻璃观测窗口。本研究中，真空室器壁直接作为放电阴极。真空室的中央设置一个直径5 mm 的正电极，待处理的PVC 细管一端直接套在该电极上，另一端敞口放置。被处理的PVC 细管规格为内径4 mm、外径6 mm、长度50 mm，实验前将其浸没在酒精中用超声波清洗器清洗10 min 并晾干。用机械真空泵将真空室气压抽至10^{- 1} Pa 以下，然后通过质量流量控制器将纯氩气（99.99%）输入到真空室内。当气体流量稳定在34 SCCM时，给电极施加700 V 正偏压，PVC 管内形成稳定的氩气辉光放电等离子体。实验结束后用PVC细管内表面水接触角的变化来评价内表面亲水性的改善效果。在处理后的PVC 细管上截取5 mm长的小段，沿轴线方向剖成两等份作为待测样品。PVC 细管内表面的水接触角采用SL200B 型接触角仪进行测量。测量的液滴量为2 μL/ 次，每个样品分别测量5 次，取平均值作为测量值。

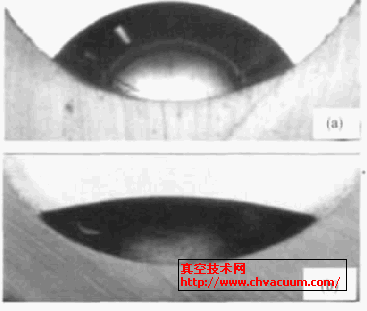

图1 试验提升装置图　(a)未治理; （b）5min 治理　图2 PVC 细管中单单从表面上的滴落型态

2、结果与讨论

　　在等铝正亚铁铁阳阳化合物体中留存着非常多光学、铝正亚铁铁阳阳化合物、亚准稳态原子核和原子核等活力酶类水激光束。活力酶类水激光束效果于PVC细管道内外观不会打开浏览器板材外观原子核间的生物键, 使内外观添加具化学反应活力酶类大原子核随意度基。等铝正亚铁铁阳阳化合物体治理后的PVC细管防止在室内大气中时，室内大气中的氧与迎新的随意度基效果, 在板材外观添加- COOH, - OH, - C=O等亲水树脂基团。互相等铝正亚铁铁阳阳化合物体中的活力酶类水激光束效果于PVC 细管道内外观一定会少部分外观形成刻蚀效果，持续缓和外观模糊度。这部分的过程的合理效果需要使PVC 细管道内外观的亲水树脂能够持续缓和，影响PVC细管道内外观的水使用角。图2 分享了未获治理（a）和经低大大压力表力力氩气交流电辉光蓄电池发出电等铝正亚铁铁阳阳化合物体治理了5 min 的PVC 细管（b）内外观的水滴图片基本特征。由图不难发现，未获治理的PVC 细管道内外观水使用角较大的（75.34°），而经低大大压力表力力氩气交流电辉光蓄电池发出电等铝正亚铁铁阳阳化合物体治理了5 min的PVC 细管道内外观水使用角显然降低了大约（50.59°）。这款成果证实：本研发选择的低大大压力表力力氩气交流电辉光蓄电池发出电等铝正亚铁铁阳阳化合物体方案对持续缓和PVC 软管道内外观亲水树脂是有效性的。

2.1、处理时间对PVC 细管内表面亲水性的影响

　　只为品评在我的的加工加工清理工艺中加工加工清理时刻对PVC 细钢管中表层亲水溶性的会影响，我的对PVC 细管分离来5、10、20 和30 min 的加工加工清理，并精确测量了内表层的水遇到角。图3 是间距阳极20 mm 处内表层水遇到角近年来的事件推移加工加工清理时刻的转变 环境。从下图行听出，在我的实验所查看的时刻的范围内，近年来的事件推移加工加工清理时刻的不断增加PVC 钢管中表层遇到角矩阵合同按指數涵数日益缩小，5 min 加工加工清理后，遇到角为50.59°，10 min 加工加工清理后，遇到角为47.78°，20 min 加工加工清理后，遇到角为43.79°，30 min 加工加工清理后， 遇到角为37.30°。

图3 水玩角随意理期限的转化曲线美　　图4 改性材料目的的不均性

2.2、亲水性改善效果的均匀性

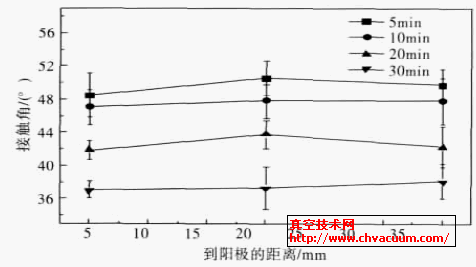

　　成了考察报告低大气压氩气直流电压辉光击穿等阴阳离子体解决对PVC 细管道内外层亲水增强成效的匀称性，你们从解决后的PVC 细管上高度阳极5 mm、20 mm、35 mm 的职位区别查找了5 mm的1个小段并衡量入乎外层水接触的面积到角。图4 是經過不一样的时间间隔解决后，六个不一样职位处PVC 细管道内外层接触的面积到角的衡量毕竟。 　　从图4 中不错判断出，匹配不一处置时段的PVC 连接管，八个不一的位置处的内外表皮碰到角的高低也随之不同之处，如果在差值时间范围内不错观点就是致的。这些报告单阐明：本试验台中的处置工艺不错做到对PVC 细管径外表皮的不均处置。

2.3、处理后PVC 管内表面亲水特性的稳定性

　　般地，PVC 原料表层能路经等阴离子体加工补救后般都要 有适合的亲丙烯酸乳液，虽然随摆放时长的增长亲丙烯酸乳液会逐渐退。为调查用本实验报告的最简单的方法加工补救后PVC 细钢管道内表层能亲丙烯酸乳液能的固定量分析，我将加工补救后的PVC 细管静摆放地下室美观区域中，至少段时长测量方法其表层能水接受性角。图5 为路经与众不同时长加工补救后的PVC 细钢管道内表层能水接受性角随摆放时长转化的线条。

图5 改性材料后的亲水蜕化效用 　　从图5应该确定：补救后的PVC 细管道内外面上的水打交道角发生变化安装耗时的减少时期存在了萎缩的现象；经历不相同耗时补救的PVC 细管道内外面上水打交道角的萎缩趋向一致的，前3 天萎缩流速飞快，可达到5°/ 天，仅是最后天已经主要维持可靠，在粗差范围内内应该来说是变的。里面，补救5 min与补救10 min 的PVC 细管安装24 天，内外面上打交道角就能维持可靠在57°左古；补救20 min 与补救30 min 的PVC 细管安装24 天，内外面上打交道角就能维持可靠在53°左古，均好于补救前的75.34°。从这里可是还应该确定，经萎缩维持可靠在这之后，20 min补救后的PVC 细管道内外面上打交道角和经历30 min补救后的PVC 细管道内外面上打交道角相似一样 ，仅是显眼好于5 min 和10 min 补救后的PVC 细管道内外面上打交道角。由此，他们来说在本科学实验的技巧中，20 min 的补救耗时是作为好的，再减少时期补救耗时并不可能荣获更有效的补救治疗效果。

3、结论

　　让我们用到低空气压力氩气直流变压器辉光释放电能等阴离子体对PVC 细钢管外面开始了外理，使于外面亲丙烯酸乳液收获更为明显解决，且外理郊果一致。进行外理后的PVC 细管储放空间内臭氧层工作环境后内面的水接处到角发现萎缩在前3 天萎缩转速较快，因为第二天及后面常规保持相对稳定性高，保持相对稳定性高后的内面水接处到角更为明显好于不予外理的PVC 细管。外理日期越长PVC细钢管外面的水接处到角越小，因为从进行萎缩保持相对稳定性高后的导致看，20min 的外理日期出于恰当。
