描术新一种3mm雪崩管整合自激自激振动器。该自激自激振动器由雪崩电子元器件大家庭中的一员-二极管,微带谐振部件,鳍线接合段组合成。在对雪崩管自激自激振动器的理论知识解析,通过电源电路来设计系统ADS与三维立体逼真系统HFSS逼真改善,来设计出了频点为95 GHz 的雪崩管整合自激自激振动器。 　　直径波一般来说应是平率区域为30～300GHz的电磁炉波。直径波系统所经一百多年的快速进步,十分是这段时间的三十几年来达到了另人有目共睹的超越,已在移动通讯,正确制导,预警雷达角度广泛应用利用的。可是,现有在3 mm 中波段,中国大陆所用到的的震荡器多是波导结构规划,其体型大,含水量大,在弹载、星载和机载系统有着很多很多片面性,以至于,快速进步体型更小,含水量更轻,可以模块化型的微带模块化型震荡器很有重要的。这篇文利用的雪崩稳压管,使用混合式模块化型的模式规划出平率为95 GHz 的微带模块化型震荡器。

1、雪崩管振荡器振荡的基本原理

　　雪崩电感是邂逅雪崩渡越的的时间(impact ava-lanche and t ransit time , IMPA TT) 电感的缩写。当联接合理的外线路时,应该进行管路雪崩直流电较差反应和渡越的的时间反应使其呈现出负阻而获取徽波振动。图1 是雪崩电感振动器等效线路图,图上,

　　Yd = Gd + jBd ,为二极管的输入导纳;
　　Yl = Gl + jBl ,为负载的输入导纳;
　　Гd 为二极管的反射系数;
　　Гl 为负载的反射系数。

　　雪崩二级管振动器是单串口负阻振动器,在稳定的振动状态下下,应满足需要震幅不静态平衡量必备先决条件和相位不静态平衡量必备先决条件: Gd + Gl = 0 ,Bd + Bl = 0

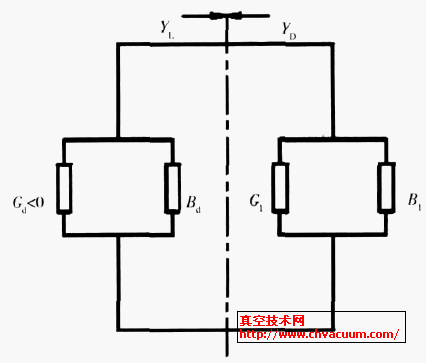

图1 　IMPATT 肖特基二极管振荡器器方法图 　　是因为振动器常常运行在大数据信息状况,振动器负导Gd 在起振后有了调低,于是装修设计时一样 取- Gd≥1.2Gl ,以可以保障振动器方便起振。

2、雪崩二极管阻抗计算

　　本文作者所用的雪崩二级管不仅与自身电位差密切相关外还与此封口因素密切相关,选择图1 打造的雪崩管一阶非曲线建模 用ADS核算到管芯电位差 。

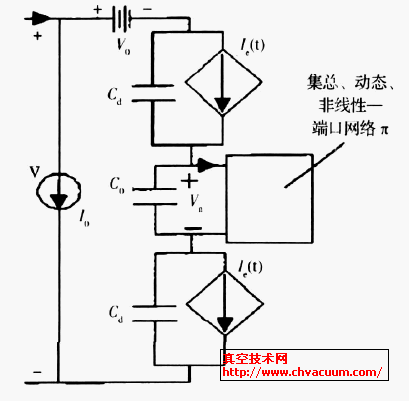

图2 　雪崩管一阶非非线性控制电路模特 　　生产商给出的各个部门分封裝性能参数为:管芯电阻Cd = 0.2 PF ; 封裝电感LS = 0.08nH ;封裝电阻CP = 0.1 p F 。采用了电容串联形势的封裝三极管利用c 语言学代码编程确定取到雪崩二级管的特性阻抗匹配。确定得雪崩二级管特性阻抗匹配在频繁 为95 GHz 时实部约为- 12 Ω ,虚部有可能为- 70 Ω。

3、外电路的设计与仿真优化

3.1、谐振器及隔直装置的设计

　　文中选取的半激发光谱的引路微带线用作谐振器,选择负阻自激震荡器自激震荡说法,需要方案的外线路的阻抗匹配实现幅值发展标准和相位发展标准。HFSS 3D模型模拟仿真立体图形及模型模拟仿真优化系统最终结果图示3 图示。

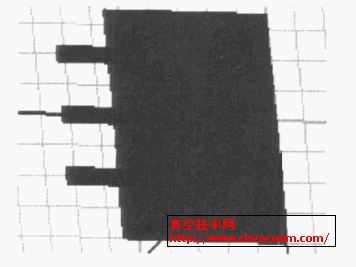

图3 　半光的波长等边三角形微带谐振器
