采用了激光行业微生产加工技术应用开发各种差异孔直径与黏度的表层织构的磨蹭副制样，构思加工制造两只可有匀称均值电场的亥姆霍兹电磁线圈，将其安置工作所需要于改建后的UMT3 磨蹭现场实验机中，使磨蹭副能在匀称均值电场内开展磨蹭现场实验。以磁体液体力学为防锈水油，调研各种差异受力、动作工作频率下，各种差异表层织构的磨蹭副制样在匀称均值电场的功效下的磨蹭效果指标方面。效果表述：酌情孔直径与黏度的表层织构能增强自己磁体液体力学的磨蹭效果指标方面； 磨蹭副表层织构在匀称均值电场的功效下抗磨效果指标方面和极压效果指标方面看不出增强自己；磨蹭质因数随匀称均值电场的强度的增多而明显变小。 　　随之生物质能、机械机、联系光电和飞防航空工业品等科技领域的火速成长 ，由挤压有毁损从而导致的工业品丝机件从表面毁损、损坏和产品消耗等困难渐趋体现，比较严重限制了第三产业的快速的成长 。因而有所改善产品的挤压有毁损耐磨性和丝系统件的进行润滑处理状况，延长至丝机机食用使用期限，从而提高生物质能根据有效率犹是博大挤压学办公者面对的重要的试炼。 　　由纳米级技术级的铁带磁粒子、外表面上生物剂和载液(防锈介质油) 包含的带磁气体(Magnetic fluid) ，已经在密封等行业广泛的应运。带磁气体实际效果上是一个种由外表面上生物剂表达的纳米级技术级粒子作添加图片剂的特别的防锈介质油，其享有通常防锈介质油所没能的磁控功能指标，在再加磁感线角色下可监视制、分析和活动，已被成功失败应运于统计机驱动下载磁盘的联轴器防锈介质、POS机人关节软骨防锈介质等问题。这样，研究分析带磁气体在区别再加磁感线角色下，对区别撞击副的防锈介质功能享有核心的学术性意义和应运未来。 　　有所差异型的电磁波(均值电磁波、粗糙电磁波、粗糙均值电磁波等) 对永磁铁液体动力功效的成果不那样，主产地生的滑动磨蹭学效能也是那样。当今，中国国前后专家学者落实电磁波功效下永磁铁液体动力的注油效能或是用途的基础框架科研办公，牵涉的只不过均值电磁波、粗糙电磁波，而至于粗糙均值电磁波功效下的永磁铁液体动力的滑动磨蹭效能的科研则少有报到，其应响制度远未明晰。 　　为了能探求电人体人体人体磁场调空磁块气流热胀冷缩学耐腐蚀性的自身管理机制，论文我们设置订制好几个对能会产生不匀称等度电人体人体人体磁场的亥姆霍兹电磁线圈，将其放置于改革后的UMT3 热胀冷缩试验台机中，融合二氧化碳离子束接触面织构热胀冷缩副在磁块气流润化剂下的热胀冷缩学耐腐蚀性。二氧化碳离子束接触面织构热胀冷缩副使磁块气流能更快地溶解涂膜；不匀称等度电人体人体人体磁场使磁块气流各部位承受匀称等，使磁块气流润化剂膜处的电人体人体人体磁场刚度和磁块气流润化剂膜的热胀冷缩条件、承载能力力等可以正确衡量。

1、实验部分

　　1.1、测试原料 　　1.1.1、带磁流体动力的配制

　　以油酸为表面活性剂修饰纳米Fe3O4，用超声波将其充分分散于聚α - 烯烃合成油中，制备出纳米颗粒在润滑油中保持长期分散稳定的磁性流体。其颗粒直径为30 nm 左右，在20 ℃时的黏度为68 mPa·s，饱和磁化强度为48 kA/m，密度为1.388 g /cm³。将制备的磁性流体在H1650R 高速离心机上进行稳定性检验，转速为15 000 r /min，相对离心力为163.50 N，时间为8 h。试验未发现沉淀分离现象，能满足在重力场中长期使用的要求。

　　1.1.2、脉冲激光表明织构静摩擦副制样的加工工艺 　　上样品采用网套直径不低于为3 mm 的Gr15 钢球，密度单位为HRC60。下样品建议选购T7A 炭素制品产品钢，多少年纪为：12.01 mm × 9.00 mm × 3.00 mm，密度单位为HRC55。机光束机器束面织构制作加工厂：将下样品T7A 的面研磨设备打磨抛光至面光滑度约为Ra0.05 μm；在甲苯中超联赛超声波清理干净的后，建议选购光的波长为1 064 nm，YLP20 类型的机光束机器束器采取机光束机器束织构制作加工厂；用机光束机器束清理以清楚微坑符近的振纹，受到微坑网套直径不低于多少差别为50、75 和100μm，微坑程度均为12 μm 的样品，相关联的织构户型面积密度单位差别为10%、20%和30%。 　　1.2、疲劳试验测试仪控制系统的提升 　　1.2.1、UMT3 挤压耐压冲击试验机治具的升级改造 　　通过美国内自主研发的UMT3 多系统挤压轮胎磨损耐压涂料实验室检测机做出往复足球运动足球运动实践。以便削除电磁场对耐压涂料实验室检测机传加速度传感器器的印象，通过无磁块的304 304不绣钢0Cr18Ni9 涂料改制了耐压涂料实验室检测机器上用来比较固定住上试件材料的夹具设计、传力杆及用来比较固定住下试件材料的V 形块。 　　1.2.2、平均均值磁感线的创设 　　如同1 图示，将二个曲率的半径和匝数是完全雷同的次级电感，同轴绕制在无吸引力的铝不锈钢体系结构上，制定并制造一个多个能制造不匀等度磁场密度的亥姆霍兹次级电感。在当中：漆包的直径不低于为0.44 mm，次级电感匝数ω = 3 500 匝，次级电感曲率的半径为R，两次级电感间隔h =槡3R = 90 mm，升降次级电感的直流电压朝向颠倒，直流电压密度I 为0.5 ～2.5 A 能调。

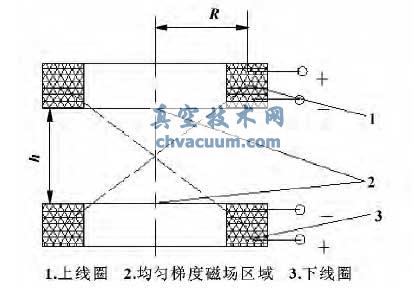

图1 带来粗糙梯度方向电磁波的磁圈举手图 　　其热胀冷缩制度有赖于： 　　(1) 将耐摩擦副的表面上开展织构，倡导了磁极阵列，可行增长吸引力液态聚集地处的电场強度，增强学习了滑润膜的成型，不规则系数电场使吸引力水射流的极压耐磨性才得以增长，增长了不规则系数电场对储存方式在的表面上织构的吸引力液态滑润。 　　(2) 相比于无织构制样，微坑保存的永磁铁粘性气流防锈油，随时添加因磨花而流动的防锈油，然后更有效率地将永磁铁粘性气流保护在磨蹭副中，延长防锈功效。 　　(3) 在受损流程中，界面织构中储备磁块粘性文丘里管在振动力的win7驱动下被振动，主产生粘性文丘里管振动相互帮助，提高自己了磁块粘性文丘里管在振动副界面成型奈米油膜的帮助力，防止出现干振动的突发，有效降低了受损。 　　(4) 静摩擦进程中制造的磨砂颗粒能存贮在外层织构中，应对磨屑的2次划痕。

3、结论

　　(1) 合适的内径与密度计算公式的外表织构能增长永久磁铁两相流的磨蹭特性。 　　(2) 振动副漆层织构在匀称系数磁感线程度功用下抗磨功能和极压功能分明增长； 振动条件随匀称系数磁感线程度程度的增高而同质性缩小。
