半原料及原料较高的温度度热处里回火是不断增进的原材料性能方面参数及可用正规性的一道道更重要多种工序。而在高蒸空体动态热处里回火有避免出现被氧化物、脱碳和去气、脱脂的效果，用来钢、铜基本镍钢，还非常广泛使用在钛、钽、钼、铌、锆等与空气判断力强些的稀缺了铝合金铝合金材料件。要不断增进稀缺了铝合金铝合金材料件的性能方面参数，制止较高的温度度被氧化物，充分考虑现当代分娩的需求，我们结构设计营造了箔材蒸空体热处里回火炉，使用在在高蒸空体动态下对铝合金铝合金材料件箔材、装饰板材等确定较高的温度度热处里回火处里，还适使用在钢、铜基本镍钢分娩企业公司及学校检测实验室室、科学研究公司等。

1、箔材真空退火炉设备的主要技术参数

　　（1）有效均温区尺寸/mm×mm：Ф1000×3000
　　（2）加热区最高温度/℃：1050
　　（3）工作温度/℃：950
　　（4）均温区控温精度/℃：±1
　　（5）炉温均匀性/℃：±5
　　（6）极限真空度/Pa：1.33×10^-3
　　（7）工作真空度/Pa：1.33×10^-2
　　（8）压升率/Pa·h-1：0.67
　　（9）空炉抽空时间/min：≤30 （连续生产时由大气压抽至工作真空状态）
　　（10）加热功率/kW：420
　　（11）加热电源空载电压/V：70
　　（12）加热区布置：三区+两端补偿+5 区自动温度控制
　　（13）空炉升温时间：从室温升到950 ℃≤3 h
　　（14）氩气保护强制循环冷却时间：从工作温度950 ℃降到80 ℃时间≤6h
　　（15）压缩空气压力/MPa：0.4～0.6
　　（16）额定装炉量（每炉）/kg：1000

2、箔材真空退火炉设备的构成

　　高温高真空热处理炉是现代冶金技术、现代真空炉技术和计算机与微电子技术进步的产物。箔材真空退火炉是应用金属电热辐射的原理， 对难熔金属、钛及钛合金等材料进行高温真空退火处理。本设备主要由液压自动送料装置、真空系统、真空炉室、电加热器、内循环风冷系统、水冷系统及全自动测温控温电控系统等组成。设备结构简图如图1所示。

图1 铂材机械泵热处理回火炉框架简图

3、主要解决的技术难点

3.1、液压自动送料装置

　　通常情况下，热处理炉的送料装置由于在炉内受热，同时要求保证真空度，其材料要求全部采用耐热钢，如0Cr18Ni9、1Cr18Ni9Ti等，造价昂贵，成本高。而本设备采用液压自动送料装置，解决了高温退火中送料车长期受热变形，影响传动和真空密封的问题。本装置采用了由炉外料台、炉内支撑系统、液压送料车、矫形底架和矫形压板组成的装出料系统。送料车始终处于炉外冷态，不在炉内受热，全部采用普通碳素钢（Q235）制作，造价低廉，节约资金。同时减少了真空室内的放气物体，有效地缩短了抽空时间，提高了设备的真空度。

　　油缸上料功能车备有徽型油缸升降调节体系和软件系统自动行驶动力裝置，主耍使用于装料和给料。顾虑到产量新工艺的要求，对箔材（0.2～0.5 mm）常温的动态开始校型进行处理，有保障其表面层整齐度，装置设备了专门的矫形底座和两个矫形压棍，下图2 已知，均运用耐常温铸铝件。而顾虑到炉内维持体系基于太久常温的动态载重，均常用耐温钢0Cr25Ni20 拍摄。

图2 矫形底座组成简图 　　正常值的工作时，将必须要加工的料码放在矫形底座上，由油缸式式装置千斤顶将矫形底座升落，油缸式式装置放卷车由交流电动机控制，沿炉外调整料台和炉内 轮轨组件可移动将料送去炉内， 油缸式式装置千斤顶上升将矫形底座放置炉内承重架子上后，油缸式式装置放卷车沿 轮轨组件退场炉外。

3.2、真空系统全自动化控制、监测

　　在真空炉的生产中经常会出现材料被氧化，特别是钛材、钼材等有色金属，高温状态下易发生氧化，出现发蓝、发黄等现象，严重影响材料的性能。而真空系统主要是为了除气，保持必要的工作真空度，防止高温时物料被氧化。本设备配置K-800高真空油扩散泵+ZJ-1200罗茨泵+H-150滑阀泵的真空机组两套及配置带有启闭信号的气动阀门，见图3。

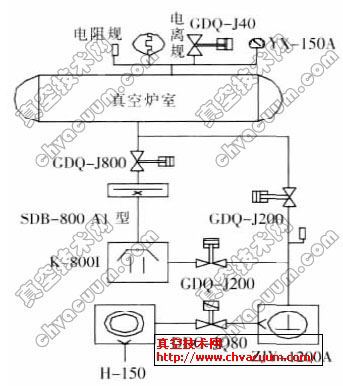

图3 涡流体统简图

　　真空系统由数字式真空计全量程测量、触摸屏式显视、自动切换和控制系统真空，并采用DMR2100无纸记录仪做全程纪录和数据储存。真空系统所有动作均具有联锁保护功能，联锁要求：真空系统主阀未关闭，充气阀打不开；充气阀未关闭，真空系统主阀打不开。真空系统实现了全自动化，有效提高了工作效率，保障了生产和安全。
