介绍了一种应用于环模装置的DN900LN₂型低温泵的研制情况，该低温泵是利用循环液氮配合GM 低温制冷机共同提供冷量来进行低温冷凝和低温吸附达到抽真空目的，其口径为900 mm，对N₂抽速大于30 000 L/s。文中详细论述了其结构及工作原理、吸附阵和液氮冷屏的具体设计及计算、热负荷计算等，并给出了性能测试方法及测试结果。该文的研究为大口径低温泵的研制提供了设计思路和计算方法参考。

1、引言

　　低温泵是一种利用低温冷凝和低温吸附原理抽除气体而获得高真空的容积式真空泵，是获得洁净、无油的高真空环境的重要设备。低温泵广泛应用于半导体、集成电路、镀膜和空间环境模拟等需要真空的设备上。

　　DN900LN₂型低温泵是针对某环模装置的需求而设计开发的，设计指标要求:

　　(1) 泵口直经：Φ900 mm；

　　(2) 抽速： N₂>3. 0×10⁴ L /s; H2>2. 0×10⁴ L /s；

　　(3) 极限压力： Pj<1×10^-6 Pa；

　　(4) 安真小编周期：由在常温冷至20 K 的周期乘以240 min；

2、结构及原理

　　DN900LN₂型低温泵是采用低温制冷机和液氮(LN₂)同时提供冷量来进行低温冷凝和低温吸附气体从而获得真空的。由于大口径低温泵的抽速和抽气容量等都比较大，对冷量的需求也就比较大，而现有的低温制冷机的冷量有限，单台制冷机难以满足低温泵的需求，要使用多台制冷机才能满足冷量需求，制造成本较高，为此，本设计采用循环液氮辅助单台GM制冷机作为冷源，循环液氮为77K冷屏和障板提供冷量，GM制冷机为20K低温冷凝板提供冷量。结构及原理如下图1 所示。

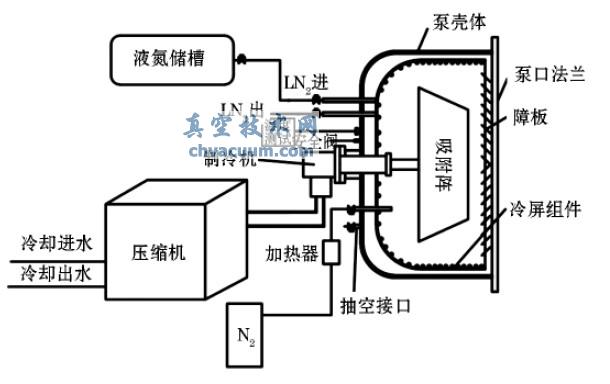

图1 高温泵结构类型及的基本原理图 　　按照维持灌入的液氮来放凉冷屏和障板，其水温为77 ～ 90 K，液氮与冷屏及障板参与热互转后会变成氦气或氮的液固混物而排清高温制热的效果泵体，而且由G-M 无限循环高温制热的效果制热机的一级冷头来为离心分离阵和空调蒸发器板供应制热量，其水温<20 K。高温制热的效果泵工作任务时，负压屋内的可凝性其他的气体则被冷屏、障板和空调蒸发器板空调蒸发器完成，不好冷却的其他的气体则被离心分离阵吸纳，进而就到达了所要的负压。

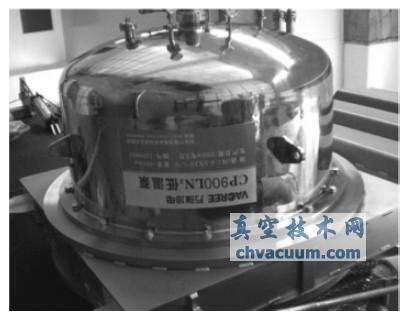

图5 地温泵实物图片图

4、冷量选择

　　4.1、LN₂ 流量

　　前方算起冷屏与障板的热负担为248.07 W，该区域热负担必须耗电量液氮的制制制冷量，按1∶44 算起即得必须液氮数据流量为6 L/h 就好拥有该区域热负担对制制制冷量的需求量，了解到泵壳内零零件的制制制冷量损耗费和缩减变凉日期，不错选取10 L/h。 　　4.2、制冷压缩机机制冷量 　　前排计算出来的低温环境空调蒸发器板的热供热量是由设备机的两级冷头来支付的，则必须要设备机的两级制热量不不高于5.62 W。给出空调蒸发器板热供热量，综合充分考虑到设备事业时的高温一样 在15K下，所配设备机制热量要有妥善安置，终结设计构思进行万瑞总部制作的GM210设备机，其两级制热量在20 K 时>10 W，制热量够了。

5、性能测试结果

　　制作了标准的测试真空罩，对低温泵的抽速、抽气容量、极限真空度和降温时间等进行了测试。其中按定压法进行抽速测试，在测试过程中，测试罩内的压力保持不变。抽速按公式S =Q/P 计算，式中Q 为气体流量，P 为测试罩内的平衡压力。低温泵的抽速按在10^-3 Pa、10^-4 Pa 压强下的平均抽速计算。

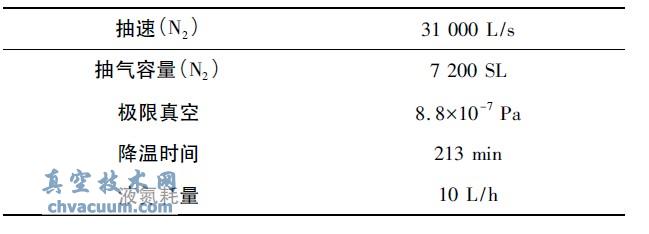

表1 DN900LN₂低温泵性能测试结果

6、结论

　　DN900LN₂型低温泵利用循环液氮和低温制冷机作冷源，具有抽速高、抽气容量大、洁净无油，主要是为某环境模拟装置配套的抽真空设备，也可以应用于半导体、真空镀膜等行业的大型设备上作为获得洁净、无油的高真空设备。该低温泵经过测试，各项性能指标完全达到设计指标要求，已在某环境模拟设备上运行超过两年，指标正常，性能稳定。该型低温泵比常规制冷机低温泵增加了循环液氮，结构复杂，它的研制成功，创新了一些新的结构、工艺，为同类型、大口径的低温泵奠定了坚实的基础，已获得省新产品奖。
