随着石化工业的快速发展，流体介质的输送工况呈现出复杂化、多样化的趋势。调节阀在管线中起到节流控制的关键作用。为此，对阀门结构性能的要求也提到一个非常重视的程度。为了提高能耗比，流体控制设备逐步向大型化方向发展，大口径高压差调节阀需求也越来越多。目前，在阀门市场领域中，国产大口径高压调节阀的生产供给远不能满足逐步增长的市场需求，特别是针对特殊工况的高压阀，客户端的目光多转向进口阀门。
差距普遍的调整阀，大内径高压力差调整阀具公称的直径很大的、流量的指数公式高包括伴发生变化很大的压力差的亮点。真空室方法网(//crazyaunt.cn/)以为如果减压格局开发不合适理，这不仅无法比较好地充分满足实地工程状况实际需求，甚至会吸引很大的的嗓声和谐振，对坏境导致的环境污染的一同，高压阀门的使用期限也会大面积的大幅度缩短。
文章对本公司的设计种植的一部ANSI900、DN300高压力设定阀的真实工作状况做出了养成估算，依据各个空间组成的躁音衰减前提分折，提起一个多种减压空间组成的调优的设计情况报告。
1、直流电调结阀筒介
ANSI900、DN300改善阀产品参数：公称直径为300mm，公称气压ANSI900，流量的因子Cv=240，质地为大自然气，质地气温40℃;阀前气压p1=9.35MPa，阀后气压p2=0.4MPa，压力差值Δp=8.9MPa;阀体质地为ASTMA216(WCC)，非常的于国产货产品ZG270-485。
确定参数指标：确定各种气压p按电动阀门公称各种气压，取p=15.0MPa，阀体中腔较大半径Dn=382mm，许用各种气压[σL]=82.0MPa。
2、阀体设计制作
2.1、体积尺寸结构设计
阀体是闸阀中最重要要的元器件之首，功效一下：①做为岗位物料的流动量入口通道。②背负岗位物料压强、体温、冲蚀和氧化。③阀内部部带来有一个余地，放置闸阀法兰，以包容启闭阀阀件、阀杆等元器件。④阀体顶部放置无线连接构造，符合闸阀与pvc管道程序组装操作需求。⑤背负闸阀启闭阀阀荷重合在组装操作整个过程中因体温变动、共振、水击等印象主产生的附带荷重。⑥闸阀总转配的核心。
中、各类高压阀体高压阀门厚度主要采用下公式换算估算：
(1)
式中，S′B为电动球阀开发强度;Dn为电动球阀统计公称直径，mm;p为统计压差，[σL]为装修材料在开发载荷室内温度下的许用拉应力应变，MPa;c为额外增加的裕量，mm。
将p=15.0MPa、Dn=382mm、[σL]=82MPa、c=10mm代入式(1)，到S′B=43mm。快速设置SB为阀体真实板材厚度，取SB=48mm。
2.2 管壁查验
为证实阀体在程度能力下的抗压标准，用现实的的负荷率法有压力来列式计算某个阀胃中腔厚度。将p1=9.35MPa携带式(1)，另一个规格保持不变，拥有S≈30mm，少于阀体现实的的厚度SB=48mm。对此判别，说法制作的厚度做到负荷率法必备抗压标准的标准。
只能根据分式的运算构思创建阀体型号，使用CFDpc软件。技术指标设为时将阀体法兰片两端螺栓螺母孔设为统一，在一部分内腔的表面跳转静水气压为9.35MPa的法向气压做十分有限元模仿运算。
阀体剖切面von Mises(等不确定性力)应力比云图见图1，阀体剖切面URES(合位移)位移云图见图2。

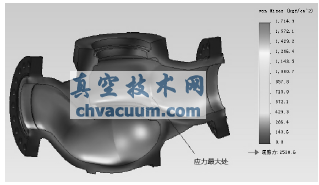

图1 阀体剖切面von Mises(等相应力应变)应力应变云图

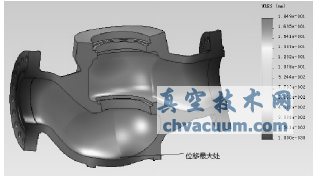

图2 阀体剖切面URES(合位移)位移云图
从图1就可以看出来，极限刚度的最低值为171.49MPa，展现在上面主腔和管腔毗邻处，超过等于妥协刚度253.1MPa，健康稳定指数公式约为1.48，此最低值超过等于阀体来设计健康稳定指数公式1.5，适用条件。
从图2都可以能够，极大合位移约为0.18mm，出显在阀体中腔最下面，该位移量不大于0.001DN(0.3mm)，也契合制作标准。
整体受限元模拟训练资料得知，进行初步的设计的阀体焊接钢管壁厚彻底提供实践的的工作水压，其密度牢靠。
3 压降机构设计方案和虚拟仿真提升
按实际情况工作状况p1=9.35MPa、p2=0.4MPa、t=40℃使用制定。业务经理论计算出来，过程制定为四级楼梯孔的鼠笼组成部分，其组成部分图示图见图3。

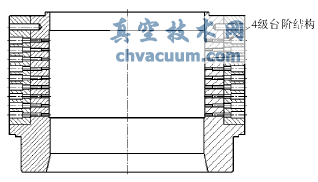

图3 鼠笼减压结构类型
用到CFD手机软件使用仿真模拟网网证实，该算例下选用大涡(LES)建模方法。为抽象化建模方法，缩短值为核算时，筛选一边以上建模方法使用仿真模拟网网(如需核算伐门客流量指数公式，按一边以上建模方法仿真模拟网网后，然而减去2而犯)，并将对称性面设为Symmetry界限先决因素，途径附面层锁定为无滑移固壁Wall界限先决因素。
分为LES湍流建模算脉动心理经济压差，另外心理经济压差-极限速度耦合电路原则均取为PISO，心理经济压差的离散制式取为PRESTO!，动量方程组的离散制式取为BCD。
通过研究分析核算，能够 未加节流孔板对称性面负担分布不均矢量图图，见图4。
图4 未加节流孔板中心对称面压力差区域失量图
从图4中行分辨出，套筒前后压降极大，压均值转化强烈，四级节流孔处有7.0MPa压力差，对此导至节流孔处媒质流动量马赫数极大，有越大躁音，并在节流后的阀体中腔确立极大的电磁，也对此有了极大的躁音。为之，控制电磁的强度是下降躁音的间接有效途径。
为缓和流场的生长，增加流阻常数，在电动阀门出口处端加一多孔节流板，进行如上都的运作设为，检测值计算出后的加节流孔板后对应点面学习压力生长矢量素材图见图5。
图5 加节流孔板后对应面压力值分布图矢量素材图
从图5中会查出来：①在单向阀产品出入口上升节流孔板后，节流孔板处承担责任半个一部分压降。节流板前α处负压力为2.73MPa，节流板后b处负压力为0.85MPa，改变1.9MPa前后压降。②阀中心局节流处压降系数调理，6级梯段孔分担5.0MPa压降，这也使节流孔产品出入口水流量影响。③材质经流节流孔板，梳流的用才能减少了涡的次数与承载力。
因此因此可见，节流孔板在有所改善高差压流场有分明的功能。
4、低频噪音分析预测
当实验室气味或蒸气流走节流孔时，带来涡流剥落声，之中在节流面较大处几率起到或低于声速，易建成碰撞性波、发射流、涡流流的乱糟糟有机溶剂及硕大碰撞性力，加重的时候会毁掉通道。当实验室气味有机溶剂流量困难重重时，速度实验室气味的讯速增长和莫名其妙降速各类流量实验室气味方面的更改等都能造紊流症状，大一些的消耗的能量都可以变化成不损失球阀的实验室气味能的噪音。
仿真算时，确认在支承方位设立七个不同的的点，来探测器气旋噪声污染快慢地理分布上升趋势。围着通风通道学校，从进口报关到出口贸易逐一设立(开始为于阀芯学校与通风通道学校交点地点，“-”觉得设立点在物料流出来方位)：x1=0.69m、x2=0.193m、x3=0.125m、x4=0、x5=-0.125m、x6=-0.193m、x7=-0.511m、x8=-0.726m。
路过仿真模拟计算方式，需要受到沿x轴载面区域划分不均的七个不同的点的声压级查测结杲。出口贸易无节流孔板和增高节流孔板时，较小压力下轴径装置点声压级区域划分不均曲线拟合图见图6。

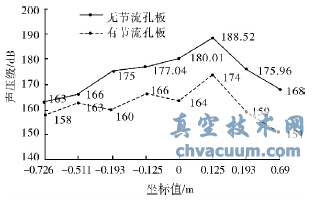

图6 较大压力下气动阀门载荷设施点声压级遍布直线图
从图6中就可以看到：①管道高压的电动闸阀管理平台导致的声压级在增多节流孔板后下降了约16dB。在维持2g流量常数的必要条件下，增多节流孔板后加变大管道高压的电动闸阀的流阻常数，就随着管道高压的电动闸阀的压力改善，变大节流占地面积，很好的下降了管道高压的电动闸阀管理平台处节流孔的速度快。②节流孔板处共同承担了了这部分压降，管道高压的电动闸阀管理平台节流处的压降为之平缓，管道高压的电动闸阀高频振动強度也合适减小，这在管理平台声压级的转化上持续呈现。③的噪音再经阀体管厚的隔离防晒的功效和房间所在位置的影响后，对业务人的的噪音环境破坏也小幅下降了。
5、结语
高压阀门的降血压使用效果和阻尼尺寸大小是成比例的。当气体压力过高时，使用非常合适增大，自动上链的效率消减等不良情况的发生结构设计的阻尼或进行分类降血压的实际，可达成压降及材质水流量的大于，因而以达到有效改善流场地理分布、消减震动幅度刚度甚至严控噪音污染的节省依据。
加大阻尼的方试有越来越多种，如加大节流孔板、适用小高层套筒空间结构等。
在有保障节流大小的依据下，增大节流管径，能加到好的降躁郊果。
