某火热电厂300MW空气能主水蒸汽途径堵板阀阀体与衔接短管为异种钢联结管道锡焊,在连接的过程 中做出超音波波捡验时,感觉4个异种钢管道锡焊均现实存在的很多处不合格通病;使用1.2万h后做出超音波波捡验复审时,感觉4个管道锡焊通病均已扩张,且导向性强大,具有着磨痕通病特性,經驗证现实存在的7条磨痕和数处夹渣、小孔等。所采用多层住宅多道的锡焊玩法做出了焊补治理,焊后即时做出热治理,并经捡验核对管道锡焊通病均已治理干静。
火力发电机柜的主饱和蒸气途径是火力发火力发发电站的重要性途径，仍然知道死亡事故，易导致的人身安全事故和系统重特大弄坏。某火力发发电站300MW新机柜在按照阶段中，mri波查验测量知道主饱和蒸气途径堵板阀阀体与2节接合短管的厂商异种钢焊接件出现超预算弊病，火力发发电站经理论研究直接决定了远程监控行驶。在机柜的第一次检修查验中，对堵板阀展开复检时知道1个焊接件弊病均已存储，且目标挺强，具备着刮痕弊病优点，直接决定了对其展开工作，以解除安全风险。
1、机组概况
5号飞机机组额定出水量出水量300MW，煤气锅炉为DG1025/17.4-II14型亚临介产品参数一天后面再热单汽包自燃间歇固态硬盘安装排渣煤粉炉，与N300-16.7/537/537型汽轮发电机组一体化，20176月投入使用，至2006年4月第三次整修总共使用进行1.2万h。
电炉最主要运动主要参数：太热水压缩空气发生器温差540℃，太热水压缩空气发生器学习的压力17.4MPa，再热水压缩空气发生器进/出入口温差324.8/541℃，再热水压缩空气发生器进/出入口学习的压力3.93/3.73MPa，供水系统温差278.4℃。主水压缩空气发生器地埋管为单管系，地埋管技术参数为ID368mm×41mm，质材为A-335P91，堵板阀技术参数为ID368mm×85mm，阀体质材为WC9。
2、超声波检测及结果
2.1、测量方位
的加测地方见图1，的加测范围图为阀体与2节分层短管管道焊接，举例炉左后管道焊接为A管道焊接，炉前侧管道焊接为B管道焊接。

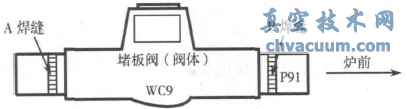

图1 探伤地址构造图
2.2、测量主要参数表
验测标：DL/T820-2002《供水管道手工焊接接线头超声检查波开展技术水平技术规程》;探测仪器规格参数：HS610;试块：RB-3/CSK-1B;摄像头规格参数：2.5P13×13K1.5，2.5P8×12K2/K1;评测折射率角：K1.48/K1.95/K1.03;验测快速度：Ф3×40-16dB;解耦电路补偿的：3dB;开展阶段：B级;验测面：单方面单边;解耦电路剂：电学木质素素。
2.3、加测结局
2.3.1、装有时判断报告单
A焊道共挖掘2处重金属偏高常见问题，常见问题最多当量Ф3×40+0dB，告诉总长为10mm;B焊道共挖掘4处重金属偏高常见问题，常见问题均为当量Ф3×40-4dB，告诉总长为5mm，2条焊道的常见问题当量均重金属偏高，但重金属偏高波动不算太大，告诉总长不重金属偏高。
2.3.2、复查工作时查测后果
A，B焊口试验料厚约为85mm，超声心动图波检则看见2条焊口均来源于符合标准的一些问题，至少A焊口共看见7处断续的一些问题，的一些问题最高当量Ф3×40+15dB，且的一些问题的走向性挺强，断续来源于的一些问题的总长度高于780mm;B焊口共看见4处的一些问题，的一些问题最高当量Ф3×40+11dB，且的一些问题的走向性也挺强，2条焊口均不和睦格。
A，B焊口疵点横向地址均为距堵板阀台价约70mm的地址，疵点的环向地址(以管线焊口上边中点为起始)、埋藏广度及面积见表1，2。
表1 A对接焊缝不足情形
表2 B对接焊缝疵点前提
3、缺陷验证、处理及复查
3.1、缺陷报告除去、认证
按照彩超波测试最终结果对焊接缝中的重金属超标常见问题报告去精准定位。进口真空工艺网(//crazyaunt.cn/)判定常见问题报告排除选择角向砂轮机车削和削磨的措施去，在排除常见问题报告的过程中 中重复多次用染色测试去核实，以保证常见问题报告完全彻底排除。
在疵点清理进程中，共察觉7条裂痕、1处长形夹渣、3处夹渣，中间2条裂痕有12mm，一些裂痕均全长约10mm(见图2、图3)。疵点部位径向层次，垂直、环向多远都跟高周波波监测结论符合;疵点的特征及大小不一也与高周波波监测结论相相符。
图2 焊接件5号通病形貌图
图3 A焊接7号弊病形貌图
3.2、坡口精加工
当询问缺欠彻底消除去掉后，用到角向砂轮机对挖除地段实现坡口工作，直接左右其图形需求补焊的要求。
3.3、焊接方法
补焊区都利用样式为53.2mm的R407电电焊条、双层多道的悍接方式英文参与悍接，悍接操作过程中未出现很多出现异常时候，总计有消耗掉电电焊条1100根。
3.4、焊前升温及焊后热解决
利用工艺设计条件，每根电焊生产缝隙流程8个测的室温点。焊前发动机预热的室温操作在300℃;电焊生产期间中通过层间的室温监控摄像头;焊后即时通过热工作，启闭温快慢为1.22℃/min，恒温恒湿的室温740℃、事件4h，降落到300℃后空冷。电焊生产热工作弧线见图4。
图4 电焊热操作等值线图
3.5、线质量检查
表面上检查：补焊表面上无出气孔、咬边、裂痕等障碍，表面上检查达标。
光洁度检测：表面能机械设备制造磨平油亮，医疗仪器主要参数为HLN-11A，检测标准规范为GB/T17394)1998《黑色金属里氏光洁度实验设计做法》，检测合格证书。
超声心动图波在线检测：验证性能指标同2.2，补焊区未有重金属超标一些缺陷，验证达标率。
4、结束语
按照契机对主液体线路堵板阀公司焊接缝隙一些缺陷复查工作及治疗，能够能够大力加强火发电站四个大线路等根本零配件的监管、有效驱除大的平安问题对担保冷水机组平安启用的根本性。
四线路充当根本的炉外线路，怎么安装时一些 要从严把好質量关，立刻削除健康风险源;这对于自动作业中的四线路要提高监察和查角度，未雨绸缪，确定空气能和电力系统的健康自动作业;对进人超期参军空气能、有暂时性难易清理的符合标准偏差的四线路，为衡量空气能的健康防护自动作业，要做好结构件的期限分析岗位，以衡量系统自动作业的第三产业性和健康性。
