在的使用完成高压蒸空旋转开关管时，显现功率器件漆层能显现黄斑表现，无法实现手工焊接生产需要。经具体分析显现：对其合金零部件完成双层线路塑料电镀———镀镍和镀银，一旦银层在0.7 μm 接下来的，放前序的手工焊接生产热操作工作中银层被熔融，没想到不匀、低密度的镀银层被进行地域分布后，银层变成不不匀，展露的镍占银的50%，在烘烤res排气时展露漆层能的镍被阳极防氧化，表现黄白色表现，相结一歩扩撒到银层接下来的镍范围图，使银层与镍层依照不牢;银层在2 μm以下时，热操作后，显现银囤积表现，无法实现需要;银层钢板厚度在1 μm~2 μm范围图时，钎焊热操作后，即便是展露8%以內的镍，镍会阳极防氧化。 　　低压变压器进口真空箱系统按钮面板电电源按钮按钮按钮管为电进口真空箱系统网上元器件封装，是引发网上主件的重要的网上元器件封装一个，起低压变压器大瞬时电流很快合拢按钮面板电电源按钮按钮按钮、调整按钮面板电电源按钮按钮按钮导通耗时的功用，已很广地运用于供用电、船运、建筑结构、航班核工业等很多方向。低压变压器进口真空箱系统按钮面板电电源按钮按钮按钮管为由工业瓷器厂家- 不锈钢封接而引发的一水密性性规定管得严的网上元器件封装，在其研发开发流程中，对引发低压变压器按钮面板电电源按钮按钮按钮管的配件上的规定使用有效的研发技术处里，如工业瓷器厂家要使用不锈钢化，不锈钢配件上的要使用清晰、真空电镀等外层处里，而需求工业瓷器厂家- 不锈钢封接的规定，那么再使用零主件钎焊、安装成密封圈网上元器件封装，结果上泄压阀台———对低压变压器按钮面板电电源按钮按钮按钮管使用烘烤泄压阀，到此达到了低压变压器按钮面板电电源按钮按钮按钮管的研发开发流程。在动用流程中低压变压器按钮面板电电源按钮按钮按钮管都要使用有一定的措施与别元器件封装相联接，在拼接流程中表明引线与低压变压器按钮面板电电源按钮按钮按钮管的不锈钢外层焊接工艺时，引线很简易脱落情况，还当轻微的的外部力量功用于不锈钢外层时，不锈钢外层还展现黄斑想象，该想象关系了低压变压器按钮面板电电源按钮按钮按钮管的高质量和优秀率率，给研发引发了很多的经济能力海损。 　　为定量了解该现像，机械泵新技术网(//crazyaunt.cn/)发布公告此贴关键介绍英文了原因分析了解定量了解历程———运行检测电镜、X 电子束荧光测厚等定量了解最简单的方法对其开展了定量了解，切合生产制造实践活动对其开展了相对应的施工工艺实验操作，查找了影响黄斑现像的原因分析了解和解决处理具体措施。 1、黄斑的问题与涂层板厚为的社会关系 1.1、黄斑的微观世界形貌及基本成分进行分析 　　黄斑行成的地位是元器上的金屬有些，见图1，该金屬的分为见示用意2。

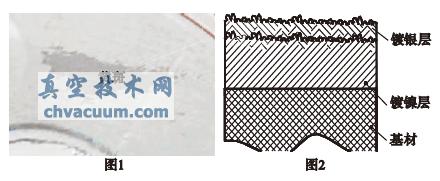

图1 元器件封装上黄斑干涉现象 图2 黄斑局部的合金金属带来示用意图 　　由黄斑的想象及展示图确知，黄斑想象将是镀银层被空气氧化或镀银层与锅炉炉壁实现剥离、流露出镀银层接下来，的镀镍层，展示图的基面材料层流露出的将性很小，为了更好地之前有一二层遮盖层：最之前为银层(尺寸0.5 μm~3 μm)，之间为镍层，尺寸在15 μm 上述。为了更好地研究性黄斑处的营养组分及宏观形貌，巧用扫码电镜实现了定性概述，后果见图3 和表1：由显微形貌后果看面的银层已发现打卷想象，由黄斑的营养组分定性概述后果看，银的毛重水分占比从费率看只要0.98，镍水分占比很高，达到了93.25。

图3 黄斑的电镜分子运动形貌 3、实验结论 　　高压电旋转开关管的黄斑各种状况与镍层探出到银层外壁光于于，在检测中感觉，当基面材料彩石外壁只遍及单电镀件———镍层时，经烘烤排气阀后，镍层不是被脱色的，由此我不是有黄斑各种状况，而当彩石外壁遍及双电镀件镍层和银层时，在银层板材的厚度偏薄时，镍探出外壁，各种状态下镍层最易被脱色的，有黄斑各种状况，这与银、镍互相会有时，镍最易失去了电子无线，使银的保证的病因光于于。
