众人皆知,丝毫有一种正空设施机器是指不低正空设施机器,都产生着有毒的气体根据器壁、微孔过滤从高气压区向低气压区渗透法即漏气的症状,绝对性不漏的正空设施机器都是不是产生的。那些所谓的“漏”,需要和设施机器的比较大化限制漏量相找。就是将漏气设定在设施机器限制的区间内,则认定是正确的、社会经济的。有所差异的正空设施机器对漏气量的明文规定都是不是同的,由此比较大化限制漏量都不如此。漏率和升压率是在检测工具正空设施机器封口性的两只重点参数表。漏率是在明文规定状况下所处高气压(或高氨水酸度)下的有毒的气体在标准事件内根据漏孔汇入低气压端(或低氨水酸度端) 的有毒的气规模,为的动态漏率和外部漏率。升压率是根据被抽场所与正空泵防护隔离后测量随事件的加剧而偏高的气压值来判定的,都是个外部的原则。 　　升压率出了气态利用焊道、密封性能件、材料本体向机器外部侵入的漏率外,还例如机器外部各电子器件本身就是的吸出气态的解吸和两种有机化合物(如油、脂) 的液体压。于是3个基本特征是同的,漏率主要包括于升压率,其值但是升压率的这组成部分。事实量测全过程中,通常会用升压率来检查测量,并把升压率与被测容量相乘当作漏率。 　　在有一定领域此类转为成是不得的、可实施的,但以达到适用人群领域,会有计算结果明显违背的迹象,即升压率以达到目标,但转为成后的漏率却大得不得思议。 　　现在以我集团高真空度液压挡片阀特征分析,实现运算成果来就说明漏率和升压率的距离,强调主耍作用问题,并推而广之。

1、阀门参数

　　表1 说出了GDQ-J 类型调节阀各技术指标的统计表格但是。为能够考察各技术指标的转化上升态势,同一时间说出了转化上升态势图(见图1) 。从弧度可知道,调节阀密封性能圈总长和管道焊接总长的调幅远高于调节阀内的表面积和体积的涨幅。

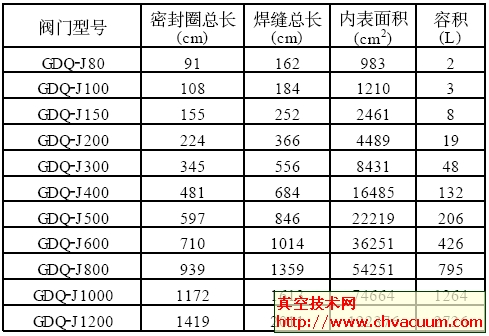

表1 　蝶阀参数设置表

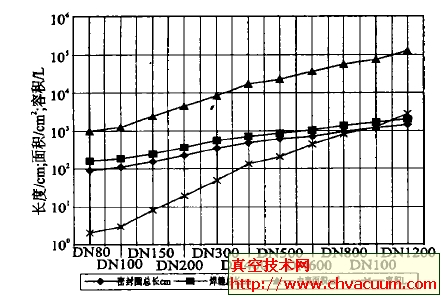

图1 　电动阀门主要参数转变弧度

2、漏率计算

　　本篇文章论及的漏率注意涉及到细颗粒物实现密封盖圈和焊接件向真空泵侧的漏气量,没能把有毒混合气体实现阀体用料沁入阀身体内部部的有毒混合气体计算出来以外。

2.1、密封圈的漏率计算

　　漏率计算以Roth 关于幼儿园单橡塑隔绝圈的隔绝过程中 主要式子来算。

式中　C ———气体从环形密封界面流过的总流导
F ———密封过程橡胶圈所受到的压紧力
q ———漏率
T ———以绝对温标表示的气体温度
M ———气体分子的分子量
R0 ———环形密封界面的外径
R1 ———环形密封界面的内径
A ———密封表面等边角锥的峰谷高度值
L ———环形界面的总长度
w ———橡胶圈表面接触宽度
R ———密封系数,与密封材料有关的常数
Cr ———橡胶圈的压缩比
E ———橡胶材料的杨氏模量
ΔP ———密封界面两侧的压力差

　　又极富普通性,计算方式报告考虑哪项前提:大气层为标态场景(重压1. 013 ×105 Pa 、溫度293 K、相对比较环境湿度65 %) ;密封隔绝圈垫盖原料为丁腈的“O”形圈;密封隔绝圈垫盖圈中径在10～300 mm , 解压缩视频比取0. 25 , 公称直径在300 ～1200 mm ,解压缩视频比取0. 3 ;密封隔绝圈垫盖面粗燥度为Ra1. 6 ;计算方式值一般选择密封隔绝圈垫盖圈对气流的漏率。
