阀球是球阀中起开关作用的关键零件。介绍了阀球研磨中的杯形研具工装，给出了杯形研具研磨时的关键工艺参数：压力、速度、磨料浓度，确定了研磨效果的评价参数：粗糙度、球度、去除效率。通过正交实验的研究与分析，得到研磨工艺参数对研磨效果的影响规律，获得了较好的工艺参数。

　　三通蝶阀在現代加开发业含有着极为广的应用软件，三通蝶阀的密封盖垫目的是三通蝶阀最重要要的指数产品之一。阀球是三通蝶阀中起旋转开关反应的首要的组件，为可达好的密封盖垫目的及好的食用期限，阀球的球度及单单从表面粗造度在开发中极为首要的。机磨艺是阶段在国内对阀球参与精代激光加工的常见步骤，机磨为粗机磨和精机磨，主要的的机磨步骤常见有手工制做机磨、上转盘机磨、用球体机磨机、杯形研具机磨等。杯形研具工作服简约，简易 体现，它组装在替换成磨床上，十分的经济实惠;能够体现粗机磨和精机磨2步步骤;一并能满足需要小长宽到大长宽的阀球代激光加工，通用型性好。 　　在磨细流程中，有成百上千重要因素会对激光加工制作效果导致的影向，这篇以改善方案粗磨细施工加工过程性能为基本原则，在工作的基础上上得见改善方案后的粗磨细激光加工制作施工加工过程性能。

1、杯形研具工装

　　岗位机理如下图如图是1如图是，精磨运行由俩个分造成，五是数控车床主要翻转视频促进阀球翻转视频，第二是伺服线束直流无刷电机促进研具的翻转视频。杯形研具在拉簧的功效时以必要的力压紧在球体上，球体与研具间的研磨用料在力及运行的功效下，将球体上的用料渐渐出掉。 图1 杯形研具工装定制

2、试验设计

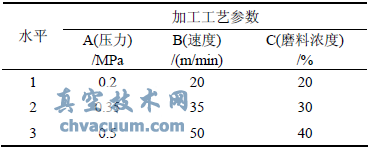

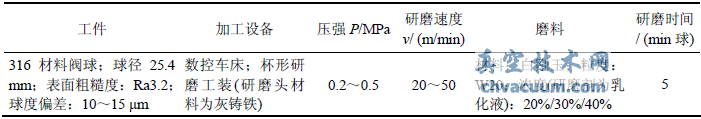

　　在阀球的粗抛光抛光时中，有多如牛毛主观情况会后果生产工作的效果，表1例举了本检测的个个状态主观情况。能够 表一分析知道，轴类零件与生产工作机械设备都不宜随着选定，为增加生产工作成功率，抛光抛光事件也不是得太短，选定为5min比较科学合理。因此受到本检测状态下控制制的最为重要性的加工过程基本参数值：抛光抛光压强、抛光抛光访问速度、磨料磨具氧浓度。本检测的大部分作用就会探讨上述所说三种最为重要性的加工过程基本参数值对抛光抛光后的模糊度、球度及去掉成功率的后果规则，更改变得更加优化系统的加工过程报告。 表1 引响本检测制作效果的前提关键因素 　　打磨抛光压强P由压簧压紧力F除球体与研具的碰到的规模规模A得见;打磨抛光网络高快慢v由加工生产中心滑动网络高快慢w1与研具滑动网络高快慢w2人工，为了能让打磨抛光路径规划更好细化，人工网络高快慢面积大小在碰到的规模地段点间悬殊更小，w1与w2需要互质、比例表尽可能扩张;白刚玉应用来不锈钢装饰管吗的打磨抛光，用W20粒径的打磨抛光料用来粗打磨抛光行有较高的取除高效率，用助溶液作为打磨抛光剂行换取较高的炉料细化感觉。从而排序了如表2一样的加工生产新的工艺规格及的水平方向，所有新的工艺规格提供3个的水平方向。 　　由表2生产制作生产生产制作过程技术指标及横向，就能够刷出如表3图示生产制作过程设计制作正交试验台资料表，生产制作生产技术指标中各列各分为是气压、速率、金刚石工具溶液浓度，多列各分为是这五个生产制作生产技术指标的横向值;试验后果中，表面上質量水平用模糊度Ra符合，球度较差用通过圆球球心的明显圆的圆度计算误差符合，避开速率由组织日子内的阀球質量水平避开量(g/min)符合。 表2 粗加工方法技术指标及品质 表3 加工过程设计方案正交疲劳试验表及测试仪最终

3、试验结果与分析

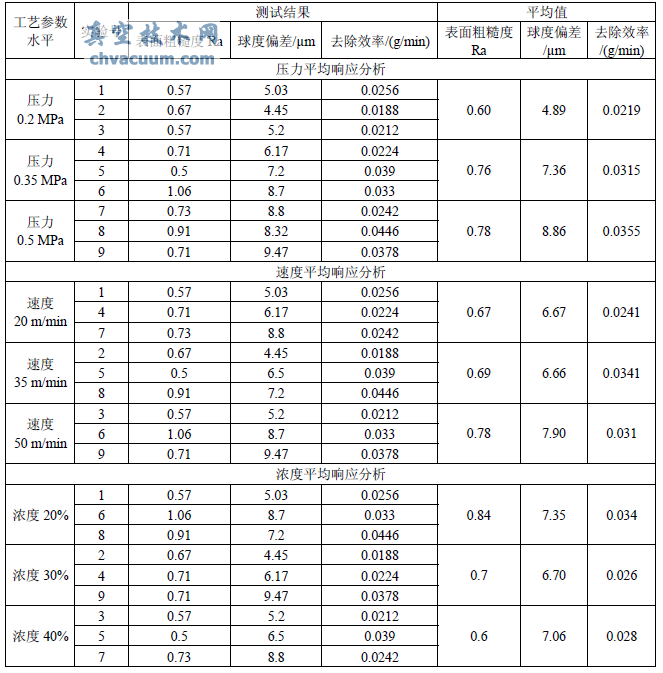

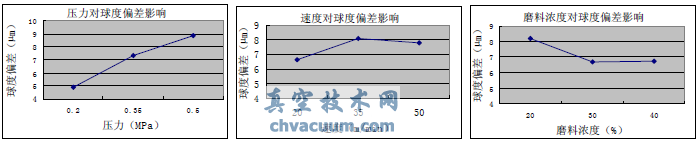

3.1、实验数据 　　决定表3正交实验装置excel表，每台研究所号粗加工6个阀球，总计有46个球。用低质度仪、球度仪、讲解天枰按研究所号分组名自动测量并计算方式，到各研究所号测评方法成果的平衡值，实验装置测评方法成果如表3如下图所示。 3.2、标准平均死机了解 　　对表3的测式成果采取含量大概值崩溃分享。为算方面A(阻力)在含量1(0.2MPa)下的大概崩溃，方案是将涉及到A1(阻力0.2MPa)的1、2、3号实验室成果中的值一起，在这之后再除3收获大概值，那么就不错收获各好评规格的大概值：面上很糙度Ra(A1)=0.603、球度偏差值(A1)=4.89µm、快速清理有效率(A1)=0.0219g/min，之外1个含量的大概用同样的方案算收获，列于表4中。 　　同个道理，凑够的一个加工处理性能B(极限速度)、C(金刚石工具溶度)的质量差不多值积极地响应按综上所述的办法取得，但是列于表4中。 　　通过表4便可获到3个加工性能指标的3个层次对球体的表面层变厚度Ra、球度误差值、删去高效率的层次大概值导致弧线，下图2、图3、图4下图。 图2 工艺设计主要参数对接触面干硬度的品质平均水平值应响 图3 加工工艺产品参数对球度误差的的水平平均水平值导致 图4 生产加工指标对生产加工质量的级别均衡值影响力 表4 大概值初始化失败定性分析 　　由图2判断出，对于那些表层变厚度Ra，其值越小越高，A1B1C3为尽量的新工艺团体，即：的经济压力0.2MPa，线车速20m/min，研磨抛光抛光材料含量40%;研磨抛光抛光的经济压力越小，研磨抛光抛光线车速越小，研磨抛光抛光材料含量越高，表层误差越高;更图2中的弧线相对高度，所知研磨抛光抛光材料含量对其损害非常大。 　　由图3发现，相对球度较差，其值越小越多，A1B1C3为非常好的工艺技术組合，即：学习各种经济压力0.2MPa，强度20m/min，炉料氧化还原电位40%;抛光抛光学习各种经济压力越小，抛光抛光强比越小，炉料氧化还原电位越高，球度精比越高;相对比较图3中的拟合曲线坡度比，所知学习各种经济压力对其导致最多。 　　由图4发现，就手工工艺的工作高效率，其值越大越长，A3B2C1为很好的工艺制作工艺 組合，即：压为0.5MPa，车速慢35m/min，金刚石工具盐有机废气浓度20%;压为越大，金刚石工具盐有机废气浓度越低，手工工艺的工作高效率越高;磨细机车速慢在增加到一些地步在此之后，车削的工作高效率越来越较低，其原因分析是属具和轴类翻转车速慢过快，磨细机液更易甩出，磨细机粉末的用药量难易担保全面;比效图4中的拟合曲线倾斜度，能知压为和车速慢对其不良影响都比效大。 　　由这些剖析得知，工作高精密度较与工作工作生产率的方法技术参数的整合方面之间家庭矛盾，加强工作高精密度较就遵循较低工作工作生产率为付出付出，加强工作工作生产率就遵循较低工作高精密度较为付出付出。对表层凹凸不平度认为，磨料磨具氨水浓度对其的直接影响到大，对球度认为，学习的压力对其的直接影响到大，对工作工作生产率认为，学习的压力和速率对其的直接影响到十分大。 　　整合阐述察觉，技术参数指标优化网络工作最互相冲突的技术参数指标是不良影响球度和粗加工速率的压为的大小不一，折中要考虑到后，敲定压为的大小不一为0.35MPa，最终敲定耐磨材料溶液浓度为40%，流速为35m/min.

4、结语

　　粗粉磨是阀球制作的重要的生产制作过程，要取得良好的的制作误差及制作能力，我们以表面能光滑度Ra，球度偏差值及制作能力为品价指标，以气压、访问速度、耐磨材料密度为重中之重有效控制流程指标做出正交实践室法的制作实践室。实践室分折表面： 　　1)对表面层光滑度Ra和球度问题一般而言：碾磨压力值越小，碾磨快速越小，金刚石工具盐浓程度越高，这两者之间的值越小，生产加工感觉数越，精程度越高; 　　2)对加工处理生产成功率某种系数，压为越大，炉料渗透压越低，加工处理生产成功率越高，粉磨速度在上升到某种系数时候，钻削成功率会不会消减; 　　3)总合来考虑生产制造处理控制精度及生产制造处理质量的规范要求，最后敲定本实验报告调整后的加工性能参数：负压为0.35MPa，有机废气浓度为40%，强度为35m/min。
