全焊式球阀焊接变形量的测量及控制

2013-11-29 杨永良西安泵阀总厂有限公司

　　说了应用网格法测试筒节试件焊接方法扭曲的测试过程中和测试毕竟，及其测试毕竟在全焊式阀体阀体设计制作研制中的成功率应用。

1、概述

　　全焊式闸阀的阀体电焊操作过程中，阀体将发生了支承和径向发生形变，的影响球体进入设置力距和封好视觉效果。在全焊式闸阀的最后一个一起制作工序是电焊，这一种项发生形变不可驱除，如此仅能使用相当的校正做法，检查发生形变原理，合理有效确认承载点板的长宽，绝对承载点板与球体及阀门法兰之前的合作摩擦，若想既绝对闸阀电焊后的进入设置自如租房，又绝对闸阀开起时的封好能。应以这一种项设想，小编对压力容器封头试件电焊发生形变做出了测得，并产品设备产出中做出了确认。

2、变形量的测量

　　(1)预估最简单的措施所采用静止预估最简单的措施中的网格法——以网格内容选定各预估标点，在电弧熔接前后轮，预估标距，其数据的应当转变仅以这类的时候电弧熔接使得的磨损。　　用到Φ681mm×Φ589mm×915mm的筒节试件，板材为A105，不锈钢熔接坡口为带衬底的U形坡口。在试件外圆、空洞间距必须远相距车出估测槽，在试件外圆、空洞定位轴线导向间距必须远相距找出估测线，线与槽的交点成为估测标点。不锈钢熔接左右，估测各标点两者之间的远相距，如要投诉试件不锈钢熔接左右的轴径、径向形变环境。图1为试件外圆估测线展平图，图2为试件外圆估测槽区域划分范围，图3为试件空洞估测槽区域划分范围。试件外圆测量线展开图

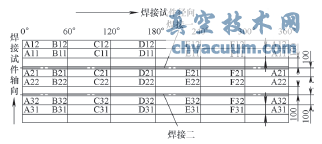

图1 试件外圆测量方法线选取图试件外圆测量槽分布

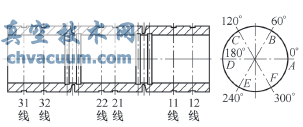

图2 试件外圆衡量槽分布图试件内孔测量槽分布

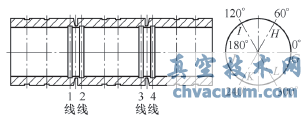

图3 试件外圆在线测量槽分布点　　(2)点焊艺设计时将3件封头试件点固后，连接在滚轴马路上。操作游标卡尺、外径千分尺和內径千分尺参与校正，能够点焊前的标距数字后，应用细条埋孤焊艺设计参与点焊。　　铜焊丝为CHW-S3(GB/T5293H10Mn2)，Φ1.6mm;焊剂为CHF101;补焊电流值240～280A，电弧不锈钢不锈钢锡焊方法生产的电压31～32V，补焊速率300～450mm/min。首道焊口为平焊口，再补焊时偏左第一楼偏右第一楼交叠补焊，焊至不符压力容器封头2mm。补焊整个过程过程中应调节部件室温(温度检测笔侧量)，每补焊2圈停稳放置冷却至150℃下列(空冷)。每一项端焊口共焊20道，每道的熔敷的高度为2.2mm。焊后对各标点间的间距立即实行测试。　　(3)预估最终结果熔接前、后的标距参考值如表1~表4一样。表1 三通球阀不锈钢焊接试件内直径角度压扁侧量记录卡球阀焊接试件直径方向变形测量记录

表2 阀门电弧焊接试件第三方长宽高侧量备案球阀焊接试件外部长度测量记录

表3 阀体对焊试件内部人员宽度量测记录时间球阀焊接试件内部长度测量记录

表4 闸阀悍接试件坡口屏幕宽度匹配精确测量记录查询球阀焊接试件坡口宽度测量记录

　　对表1～表4的资料采取定性分析，焊后试件外圆差不多缩水0.26mm，内螺纹差不多缩水0.66mm，外观长差不多缩水2mm，企业内部结构结构人员长差不多缩水0.56mm，坡口高宽比差不多缩水1.25mm。内见，焊后无论是试件外观最好企业内部结构结构人员，长最好截面积为，都呈缩水新形势。截面积为中心点企业内部结构结构人员缩水大过外观，长中心点外观缩水大过企业内部结构结构人员。

3、产品的应用验证

　　(1)研发服务的运用查验仍然锅筒试件与全焊阀门服务的空间结构的形式不全部一样的性，在24″DFS100研发服务不锈钢激光焊接时，对阀体的不锈钢激光焊接膨胀量开始了旋光度的测定，察觉到焊后阀体的载荷延长0.8mm，接触体止口的径向延长0.6mm，与试件的在线测量但是一样的性。　　跟据衡量效果，修剪支承板，确认里侧与球体的孔径为0.1mm，确认支承板与无线连接体的孔径为0.3mm。　　24″DFS100服务对焊内外进行开放转矩测试。　　设计的概念特殊要求：不加压阀杆转矩<1855N·m。设备进压0.6MPa阀杆转矩<3452N·m，设备进压10MPa阀杆转矩<28899N·m。　　实测值数据资料：①按装后，没有压监测力矩为616N·m;带压0.6MPa监测力矩为3695N·m;隔绝符合标准。②组焊3遍后，没有压监测力矩为985N·m;带压0.6MPa监测力矩为4310N·m;隔绝符合标准。③组焊样品后(单层)，没有压监测力矩为1231N·m;带压0.6MPa监测力矩为3695N·m;隔绝符合标准。④组焊同1面3遍后，没有压监测力矩为370N·m;带压0.6MPa监测力矩为3202N·m;隔绝符合标准。⑤组焊样品后，没有压监测力矩为1231N·m;带压0.6MPa监测力矩为3448N·m;隔绝符合标准;带压差10MPa(单层)监测力矩为18473N·m;隔绝符合标准。⑥中腔带压差10MPa监测力矩为17241N·m;隔绝符合标准。带人工机械传动装置监测力矩为9000N·m。　　可看得出，焊接加工后的封好的性能与进入转矩均到达了方案的标准。　　(2)28″DFS64物料的应该用核实20十多年6月，为中石化厂冀中分我司制作1台28″DFS64全焊式阀体，会按照刚开始的熔接扭曲校正可是，科学合理已给出斜撑板与接入体、球体左右的结合公差，一切顺利做到了实际的目的。
