本文采用HVOF 超音速喷涂工艺、WC-10Co-4Cr 粉末，对高压闸阀阀板的工作面进行表面强化。实验结果表明，涂层的结合强度达到72.63Mpa，涂层与基体之间的结合状态良好；涂层的维氏硬度值(HV0.3)为1257.1，涂层的微观硬度值均匀，涂层致密度、韧性良好；涂层的孔隙率为1.5%左右，通过100Mpa 耐水压试验，阀板工作面未出现渗漏现象，说明涂层致密度好，该孔隙率水平下满足高压闸阀的工作需要。

　　闸阀宽泛采用在变压器油、化工厂、冶金工业、电缆、纺机、轻纺、机产生、房屋建筑和防御航天军工等中国人民生活各个部门门, 已然为繁多气体配置中不能够替代的机器设备。闸阀意思是开闭阀体(阀板)由阀杆驱动阀球封口面作上升下降运作的闸阀，能接通或断开气体的渠道。闸阀基本上选用在不是需要习惯性开闭阀，还坚持闸板高画质或全闭的工况法。闸阀相信于其他的类型的闸阀，兼备低于益处： 　　(1)气固两相流压力降小； 　　(2)开闭所需要的外力或外界因素较小； 　　(3)物料的流进不会禁止； 　　(4)高画质时，密封性能面受工作的导电介质的冲蚀比到阀小； 　　(5)身型很简短，制作的工艺程序有效。 　　一同，闸阀在工程施工利用流程中也留存相应不够的地方： 　　(1)外表面积和揭开高宽比都巨大。装所需要的面积巨大； 　　(2)开闭整个过程中，隔绝面间有相对应撞击，更容易引发的割伤毛细现象； 　　(3)闸阀通常情况都俩个密封带面，给加工厂、精磨和返修提升很难。 　　高压低压闸阀指是，事情媒介基本上趋于稳定常温的或高热，工作上压力很高，譬如石油采油和充水用气动铜阀等。事情媒介基本上有有毒气体和材质媒介。气动铜阀基本上按表1 列出标准规定划定。 表1 负荷球阀的类属

　　文中对於国内的外典型性的内送粉等铝正离子喷枪的用研究报告去了综述论文，得以为等铝正离子静电喷涂工作人士供给一系列选取和学习借鉴。

1、内送粉等离子喷涂枪的应用现状

　　常见的内送粉等亚铁离子喷枪得加拿大NorthwestMettch 大集团公司开拓的Axial III，Praxair TAFA 大集团公司开拓的SG100，这些食品的框架、特色及技术应用有以下几点表明。 　　1.1、Axial III 等铝离子喷枪 　　Axial III 是Mettch 工厂发掘的那种等阴阳离子喷枪，它利用三金属电极、三阳极来设计，便于推动心轴送粉，长为5 图甲中。 表2 WC-10Co-4Cr 喷涂料颗粒的物性因素

表3 喷塑工序指标

2、实验结果及讨论

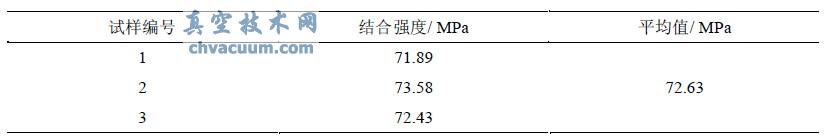

　　2.1、镀层搭配标准 　　本文献综述用WDW100A 微机调控智能式那么全能的冲击研究机，对纳米涂层的通过标准化通过测量，验测标准化按新国标GB8642-2002 继续执行。研究环境：WDW100A 微机调控智能式那么全能的冲击研究机，粘胶：E7 胶，位移效率：1.0mm/min，恒温：20℃。测量数据见表4。 表4 通过难度自测表

　　由表格中数据文件确知，耐磨涂膜的年均融合屈服力度为72.63Mpa,表明耐磨涂膜融合屈服力度优异。图1 为耐磨涂膜横剖面的SEM 像片。

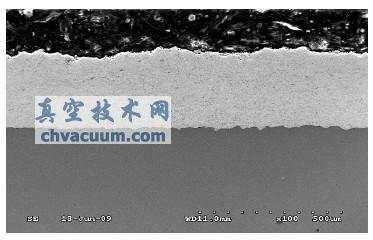

图1 WC-10Co-4Cr 耐磨涂层的SEM 照片视频 　　由图能够 看见，涂覆与基体区间内，末见空气非金属氧化物夹杂着，无较凸显的断层，空洞，同时基体包括不错的粗燥度，与涂覆区间内养成了非常完美的毛刺形咬颌，这就切实保障了涂覆与基体区间内不错的运用难度。 　　2.2、涂覆洛氏硬度 　　本文作者对防腐蚀涂覆确定电火花加工、增加光泽补救后，使防腐蚀涂覆的滑腻度走到Ra≤1 的质量，如果立即对阀板的防腐蚀涂覆做工作面确定维氏硬性测式，测式学习压力为300g 力。测式具体方法为：在同样某个视下面随即打六个点，推算出的六个值再取均值，就是试板的度值。表5 为对两试板测式的维氏硬性值。由表上参数可以知道，两试板的均硬性HV0.31200 及以上。由图2 可以知道，防腐蚀涂覆的波浪纹的状态正常，波浪纹处无塌陷，说明书书防腐蚀涂覆更为紧密，硬性均，同时，沿波浪纹处无开裂显示，说明书书防腐蚀涂覆防腐蚀性较高。WC-10Co-4Cr 防腐蚀涂覆正常的紧密度、防腐蚀性，同时更为均的微硬性，确认了防腐蚀涂覆兼有优异的的防腐蚀损稳定性和正常的抗冲击试验稳定性。 表5 WC-10Co-4Cr 纳米涂层的维氏硬性(HV0.3)

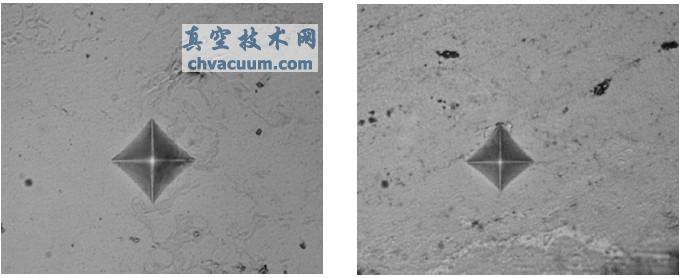

图2 涂覆维氏光洁度压印的显微图片 　　2.3、涂覆耐压试验封严实验所 　　这篇文要用到数字图像分折新技术，对耐磨涂膜的孔洞率去了半酶联免疫法分折。图3 为经过JP8000 系统软件喷漆KF-65 粉丝所领取的耐磨涂膜的孔洞率软件测试最终毕竟。本采取科学检测操作设计随机函数摘取耐磨涂膜横剖面的两只视场去分折。由图所知，两只视场上的孔洞率对应为1.6%和1.4%，大概孔洞率1.5%。之后对喷漆后的去了耐压性力隔绝圈采取科学检测操作设计。采取科学检测操作设计前，将阀板上班面的耐磨涂膜去精磨、镜面抛光，之后在各种压力为100Mpa(很高压)下的耐压性检测操作设计，增压长期时间段为30 20分钟。增压开始后，采取科学检测操作设计最终毕竟屏幕上显示，阀板上班面均未出現“排汗”、渗漏水这种毛细现象，说明书怎么写隔绝圈成效优秀，在100Mpa 的各种压力力下不容易出現外泄这种毛细现象。所以说，领取孔洞率层次在1.5%左右侧的耐磨涂膜，都可以需要满足耐100Mpa 下列的各种压力隔绝圈需求。图4 为耐压性力隔绝圈采取科学检测操作设计安全装置。

(a)孔隙率率率=1.6% (b)孔隙率率率=1.4% 图3 WC-10Co-4Cr 涂膜缝隙率测试测试

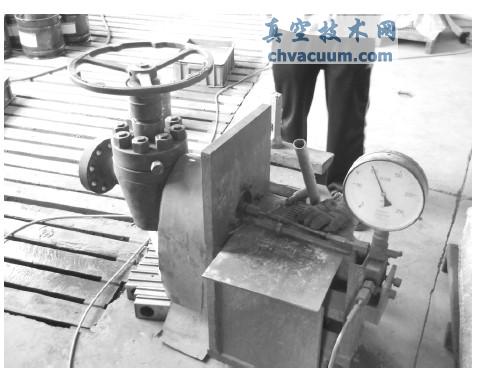

图4 阀板耐水位密封胶测试试验装置

3、总结

　　应用HVOF 静电金属粉喷砂加工过程，WC-10Co-4Cr 金属粉静电金属粉喷砂装修材料，对阀板工作中面开展静电金属粉喷砂增强，看得出下述结语： 　　(1)涂膜的运用难度提高72.63Mpa，涂膜与基体区间内的运用方式不错； 　　(2)涂膜的维氏洛氏对抗强度值(HV0.3)为1257.1，涂膜的宏观洛氏对抗强度值均匀分布，涂膜紧密度、延展性优良； 　　(3)涂膜的孔率有1.5%左右侧，用100Mpa耐进水管试验台，阀板任务面未产生渗漏情况，介绍涂膜高密度度好，该孔率关卡下达到直流高压闸阀的任务是需要。
