提出了一种MEMS器件的圆片级封装技术。通过金硅键合和DRIE通孔制备等关键工艺技术，可以实现真空度从10²Pa到2个大气压可调的圆片级封装。作为工艺验证，成功实现了圆片级真空封装MEMS陀螺仪的样品制备。对封装后的陀螺仪样品进行了剪切力和品质因数Q值测试，剪切力测试结果证明封装样品键合强度达到5kg以上，圆片级真空封装后陀螺的品质因数Q 值约为75000，对该陀螺的品质因数进行了历时1年的跟踪测试，在此期间品质因数Q的最大变化量小于7‰，品质因数测试结果表明封装具有较好的真空特性。

绪论 　　光电子无线工艺为了满足电子无线时代成长 前景的需求，机软件系统(MEMS)品牌除过有着光电子无线工艺为了满足电子无线时代成长 前景的需求，品牌的电特点指标英文值外还有着可动微节构的机特点指标英文值，封口利于MEMS品牌规避受粉尘和潮气等对可动节构的影向，其他使用高压气(或密封性)封口还可改变了MEMS品牌外部阻尼具体情况提升 品牌的特点。到到目前为止为止，MEMS器材的封口人工投入最少都占据了品牌总人工投入的95%，滞缓的封口工艺与激昂的封口人工投入情况严重约束了MEMS器材的文化工业成长 前景，有效降低封口人工投入与高压气封口工艺是到到目前为止为止MEMS工艺探索中急求缓解的工艺疑难问题，也是控制MEMS工艺结果文化工业化的最重要先决条件。圆片级封口工艺分为键合工艺在MEMS器材的圆片上添装后盖板来做好封口，有着大文件批量的优越性，以及可能不错省略比较的封口外层，利于封口人工投入低于最底，是控制MEMS器材高特点、低人工投入和大文件批量化的核心缓解经由。所以说圆片级密封性封口当上MEMS封口工艺成长 前景的根本前景。 　　此文提供本身涡流度能自由调节的MEMS配件圆片级封口科技，采用该科技已保证了MEMS悠悠球仪的圆片级涡流封口。该科技可只能根据配件的不同的需求保证涡流或非常高到两位电离层压间同一个的压力的圆片级封口，变低了封口料工费低和占地，并含有大量量工作的优势，对于那些变低MEMS新产品封口料工费低、改善配件性能方面和缩短MEMS科技房产化含有根本意义上。

1、工艺设计

　　此文开发的圆片级二极管封口构造主要形式如下图如图1如图。通过板盖上通孔达成联通网络号导到，行成竖直互连，这款电互连较传统型的互连具备有电接连离短、密度单位高、寄生菌和串扰等定律小的好处。内围加封闭环后根据圆片键合技术达成圆片级二极管封口。

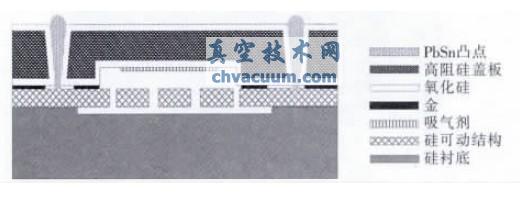

图1　圆片级打包封装组成示图图 　　方便严防二极管二极管封装后各电极产品间有漏电，用于高阻硅产品算作圆片级二极管二极管封装方法的板盖，先是在高阻硅必须要 键合的那面展开光刻并干法刻蚀行成供MEMS可动机构行动的腔体，腔体纵深可据制定必须要 恣意可以调节，寻常不高达30μm。 　　反驳来使用参比金属电极找出通孔的准备，现下在硅片上变成通孔的办法一般有湿法灼伤和干法刻蚀加工过程，湿法灼伤加工过程很简单、料工费较低，只不过湿法灼伤会会造成钻孔大小明显，影响了打包封装密度计算公式，这样我们适用干法刻蚀加工过程准备通孔。前提正反两面光刻变成通孔对话框，，适用反响铁铝离子刻蚀(RIE)刻蚀彻底对话框处的氮化硅和空气钝化硅，反驳来用深反响铁铝离子刻蚀(DRIE)刻蚀出通孔，结尾适用四甲基氢空气钝化铵(TMAH)对通孔外侧使用打磨抛光变成从而参比金属电极找出通孔。 　　以便进两步 保障各探针防晒隔离霜，在型成通孔的硅片表皮热腐蚀物种子发芽一二层紧密的二腐蚀物硅，反驳来在腐蚀物硅层勤奋努力行键合封严环的的制法。圆片级装封对键合生产高能力的规定是含有水密性性，防止受到天气潮湿污染源或装封后漏气会导致微格局生效;互相以便防止持续高温导致元件的生效或许功能衰弱，需用具较低的生产高能力的温湿度;键合后内地热应力应变较低防止对元件的功能产生了损害损害。采取等规定相对了到目前为止我国外使用的那些圆片键合高能力。GlassFrit键合的温湿度值高，计算gps精度较低且不适反应合确保洁净车间的装封;阳极键合凭借在Si和钢化玻璃纸间加电型成场助键合，键合的温湿度300～600℃，好处是承载力高和水密性性好些，缺欠是在钢化玻璃纸上制法深的装封腔体并且 通孔较难、总成本较高和内地热应力应变识别比较差，不适反应合于圆片级装封。硅硅键合凭借Si片和Si片间热去热应力应变退火型成Si—O—Si共价键型成键合，好处是键合承载力高、水密性性和内地热应力应变识别性好，缺欠是键合的温湿度不高(约1　000 ℃)，键合难度很大比较大的，对表皮规定不低，键合前需用对表皮建立特殊的整理，而生产制作好含有可动格局的MEMS元件圆片多已不适反应于建立此整理，那么硅硅键合也适反应合于圆片级装封。金屬-硅共晶键合高能力凭借使用应该的金屬或许制作而成金屬能能确保共晶键合，键合的温湿度较低、多余内地热应力应变小、键合承载力较高、水密性性好、轻松确保图行化且计算gps精度不高。 　　能够 上面分折写作者终究运用金硅键合能力去圆片级装封形式类型。最先采取溅射拍摄流程在腐蚀层上溅射Ti/Au当作塑料真空电镀层种子视频层，收起来采取考虑性塑料真空电镀层拍摄流程制取板厚为1μm的金键合封密环。封密环状成后在应该满足了抽真空系统系统装封形式类型的堵盖腔身体种子发芽期吸气剂聚酰亚胺膜，不应该抽真空系统系统装封形式类型的可省略这一部。收起来采取金硅键合满足了圆片级装封形式类型：最先将硅堵盖与处理好MEMS结构设计的圆片在SUSS　BA6对位飞机上去预挡住，收起来编制工作键合流程在SUSS　SB6圆片键合飞机上满足了金硅共晶键合，键合高温谷值400℃，谷值高温处保证10～15　min，会按照元件规定要求在键合过程中中从102　Pa到5个大方压间的调节腔体重压，于是到达抽真空系统系统或气封密装类型的意义。键合后采取磁控溅射拍摄流程对通孔去铝合金质化导致凸点下铝合金质层(UBM)，UBM 还包括Ti/Au;拍摄完UBM 后，采取塑料真空电镀层拍摄流程在UBM 上种子发芽期SnPb焊层，光刻除去焊盘四周围铝合金质;流入导致SnPb凸点。最好划区成功处理。

2、工艺实验

　　2.1、金硅共晶键合 　　为着控制密封性或涡流环境芯片封装，第一方面要绝对密封性键合，直接印象键合的品质的重点环境因素是键合的室温。当高阻硅堵盖与组成的圆片对位后放上于涡流环境键合上边煮沸时，硅组成的与金两者利用各种镍钢钢熔解还再固化而融入在一并。正个各种镍钢钢流程分为增温、恒温器恒湿和散热这几个第一阶段，当的室温少于金硅共晶的室温(363 ℃)时，金硅不情况的作用，当的室温相当共晶的室温时，金硅在分界体上共同扩散转移，确立金硅溶剂，恒温器恒湿一条期限各种镍钢钢溶剂中硅氧原子团达标达到饱和状态，在很慢散热时，硅氧原子团将从溶剂中沉淀，确立金硅的再结晶体层。对此，为着确立共晶键合，键合的室温要优于金硅共晶，但的室温过高也会直接印象键合的品质，还较高温湿度对已确立的MEMS硅组成的产生相对较大直接印象并会接入更广的残渣应力应变，对此为着寻找最适宜的键合的室温，装修设计了不一样的工艺技术因素开始金硅键合實驗，實驗结论如表1提示。 表1　金硅键合结杲

　　从实验报告结杲能够，400℃的技术状况提高的键合标准都已经不错够满足操作需要，该技术室内温度较低，对键合电子器件的毁损性较小，为此采用该技术状况体现金硅圆片级气密性键合。 　　在科学试验中遇到金硅键合性能与键合前圆片的面上能条件亦有比较大相关。硅片面上能的沾污极易出现键合介面达成断层或，空洞，得以合理有效率降低键合性能。探讨后遇到等正正亚铁阳离子清洁也可以合理有效率清理面上能的沾污，也调优的等正正亚铁阳离子外理也可以合理有效率促进键合面上能类别、上升键合催化键的抗弯强度。与其我定编了比较特殊的等正正亚铁阳离子外理程度，在键合前用等正正亚铁阳离子外理键合介面，刷快了高密度、没了断层或，空洞的键合介面，键合产品率低于85%。 　　2.2、通孔制取 　　倒V形并且垂直面的通孔不好于要后期的的通孔合金化，因而所需做到正V 形通孔。关键在于研究分析了关系干法刻蚀偏角的影响，核心影响为刻蚀气味SF6与保护的气味C4F8的访问量比，因而事业编了特有的DRIE刻蚀应用程序，添加了C4F8的访问量，时在通入SF6的时通入需要量的C4F8，并且C4F8的添加在促进刻蚀偏角的时也特别容易吸引边长黑硅如此致使通孔不许被刻透，利用对生产加工制作工艺 情况开展改善和大量的研究后面做到了如下图2一样的正V形通孔，通孔开口子半径80μm，通孔深度1250μm。犹豫干法刻蚀原因伴发，通孔内壁具有需要的各个凹凸波动，过大的凹凸不平度会对后期的的通孔合金化生产加工制作工艺 发生困苦，因而在通孔型成后，添加连续TMAH 生产加工制作工艺 对内壁开展了打蜡 ，打蜡 后的通孔内壁凹凸不平度乘以100nm，尽可能使后期的的通孔合金化生产加工制作工艺 。

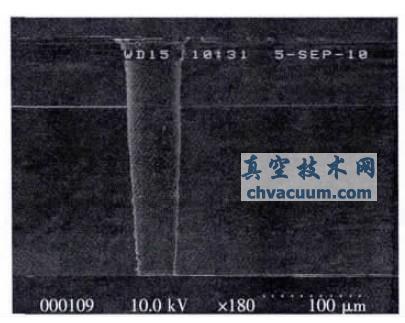

图2　DRIE刻蚀出的通孔SEM 像片

3、实验结果

　　通过MEMS惯性力集成电路芯片的是指车辆MEMS陀螺玩具仪当作圆片级二极管封装制作加工工艺的校验试品，最中制作加工出试品的扫苗电镜照片视频如下图如下3如下。

图3　圆片级涡流打包封装溜溜球样本相册图片 　　3.1、键合力度检则 　　进行光电器件技能应用中通快递用的削切难度測試技能应用对圆片级高压气打包封装的悠悠球样机进行键合难度測試。測試机械为DAGE4000对焊难度和削切难度測試仪。測試湿球温度25℃，湿球温度RH40%，表2提出了測試报告单，报告单显现抽验样机整个符合标准。 表2　、剪切力测试英文但是

　　3.2、圆片级打包封装真空环境度测评 　　主要是因为圆片级封裝后的IC存储芯片里面腔体较小，通常高技术無法立即测评软件形式出封裝腔体的机械泵室环境值。以此概述了MEMS配件的性能，主要是因为MEMS设备构造的品格条件Q 值与腔体机械泵室环境度相等，因而采用测评软件形式圆片级机械泵室环境封裝悠悠球玩具试样品格条件Q 值的形式来计算IC存储芯片里面的机械泵室环境面积大小。分开测评软件形式了悠悠球玩具封裝左右的品格条件，卧式储罐下该悠悠球玩具的Q 值约为150，圆片级封裝后其品格条件约为75000，需要得出比好地实现目标了机械泵室环境封裝。对该悠悠球玩具的品格条件使用了持续2年的追踪测评软件形式，测评软件形式效果如图是4如下图所示。此为时期品格条件发生的变化异常小，大发生的变化量不大于7‰。测评软件形式效果显示封裝体现了比好的机械泵室环境保证形态。

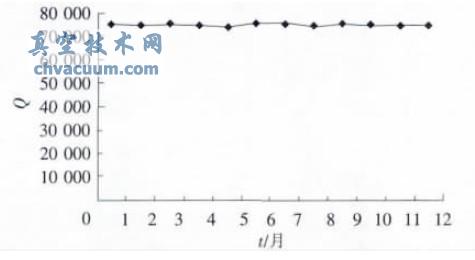

图4　半年内圆片级真空环境封裝溜溜球的品行质数Q 值的转变

4、结论

　　依据艺實驗非常成功构建了了MEMS电子元件的圆片级装封，依据对圆片级机械泵体装封悠悠球供试品的品质保证因素测验表面装封含有不错的机械泵体保护性能指标。这段话推出的圆片级装封措施能令装封人工成本和体积计算得见差异性调低，同一时间可结合有所不同电子元件的想要构建了机械泵体装封或极高到这两个层结压间无数个阻力的装封，并含有多地量产出的长处，能够 广泛性使用于多MEMS电子元件的装封打造中，针对促进会MEMS枝术的方便使用化含有最重要目的意义。
