本文针对当前建筑能耗较大的现状，从门窗入手，对比分析真空玻璃与中空玻璃的性能，得出结论：真空玻璃结构简单、牢固，在隔音、隔热、环保等方面有明显优势，应用前景广阔。

1、前言

　　一直以来，我国的建筑能耗触目惊心，差不多占到整个能源消耗的30％, 而中国人均能源含有量很低。然而住宅节能是一个复杂的系统工程，国内外的研究表明， 对大多数地区而言， 建筑物围护结构的传热系数应至少达到1W/(m²·K) 的水平，过去大量使用的总厚度约390mm 的37 砖墙(外加砂浆)的传热系数约为1.7W/(m²·K)， 总厚度约410mm 的37 空心砖墙(外加厚砂浆) 的传热系数已接近1W/(m²·K)。各种新型墙体的传热系数已可降到0.4 至0.8W/(m²·K)之间，而门窗则是建筑围护结构的能耗大户。单片5mm 白玻的传热系数约为6.1W/(m²·K)，比墙体大6 倍以上，形象地比喻，每一扇非节能窗的能耗就相当于点着一盏数十瓦的长明灯在长年累月地消耗能量。严峻的事实已表明，要走可持续发展道路，建筑节能刻不容缓。其中玻璃的使用和选择又是关键，真空玻璃、双真空玻璃的出现，将使我们进入“超级真空玻璃窗”阶段。使用真空玻璃的住房, 可使夏季的制冷费减少25％,冬季的取暖费降低30％。若在外侧玻璃上施加含铁成分, 还可切断86％的紫外线射线、遮断53％太阳照射能量的特殊效果。因此，大力推广节能环保型的真空玻璃技术和产品势在必行。

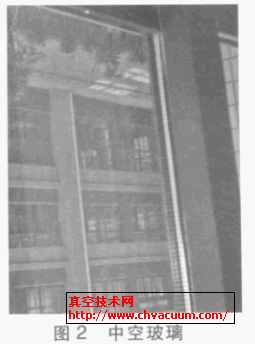

2、真空玻璃与中空玻璃的区别

　　常规华为平板电脑电脑夹层破璃钢是首代断桥铝门夹层破璃钢。最原始单单是纯粹挡风风雨雨、透视外挂、排气的加厚设备构造或加厚常规华为平板电脑电脑夹层破璃钢。新现代现代工业强调了许许多多新技能、新耍求———隔温、防水阻燃、隔躁音及挡住 外部余光等。双层磨砂夹层夹层波璃纸窗窗纸窗夹层夹丝磨砂夹层夹层波璃纸窗窗纸钢纸板窗夹层破璃钢是最后代断桥铝门夹层破璃钢。大有很多用途铝框四个星期封边胶、四块夹层破璃钢距离，不含暖空气或充氩气，总规格最薄的为12mm。正空体夹层破璃钢就再者代断桥铝门夹层破璃钢，是与双层磨砂夹层夹层波璃纸窗窗纸窗夹层夹丝磨砂夹层夹层波璃纸窗窗纸钢纸板窗夹层破璃钢设备构造充分不一样的的新软件。正空体夹层破璃钢用适宜匀称的水分子体系做距离，摩擦层只0.1mm～0.2mm，空腔内抽正空体无混合有机废气气体， 正空体度超过0.1Pa 以下的， 总规格最薄只6mm控制。正空体夹层破璃钢排除了混合有机废气气体过流和减弱换热，换热主要是是散发能能换热和体系减弱换热。用镀有合理度低散发能能膜夹层破璃钢做的正空体夹层破璃钢，像杜瓦瓶镀银一样的又有很大程度的有效降低了散发能能换热。实现合理度、防水阻燃、隔温、防冷凝水、起霜、隔声等，一种最新科技墨绿色环保节能家装建材。正空体夹层破璃钢和双层磨砂夹层夹层波璃纸窗窗纸窗夹层夹丝磨砂夹层夹层波璃纸窗窗纸钢纸板窗夹层破璃钢充分不一样的，粗浅地说，最首要的相差在与两块夹层破璃钢中的距离内是“有气”或者是“无气”。某一首要相差生成两类不一样的技木及技木含磷量的软件。

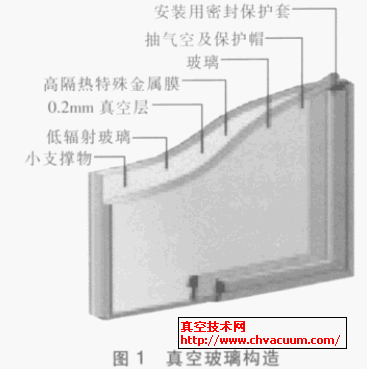

2.1、真空玻璃的结构



图3 进口真空夹层玻璃的主要框架

　　从原理上看真空玻璃可比喻为平板形保温瓶，二者相同点是两层玻璃的夹层均为气压低于0.1Pa的真空，使气体传热可忽略不计；二者内壁都镀有低辐射膜，使辐射传热尽可能小。二者不同点：一是真空玻璃用于门窗必须透明或透光，不能像保温瓶一样镀不透明银膜，镀的是不同种类的透明低辐射膜；二是从可均衡抗压的圆筒型或球型保温瓶变成平板，必须在两层玻璃之间设置“支撑物”方阵来承受每平方米约10吨的大气压，使玻璃之间保持间隔，形成真空层。“支撑物” 方阵间距根据玻璃板的厚度及力学参数设计，在20mm～40mm 之间。为了减小支撑物“热桥”形成的传热并使人眼难以分辨，支撑物直径很小，目前的产品中的支撑物直径在0.3mm～0.5mm 之间， 高度在0.1mm～0.2mm 之间。

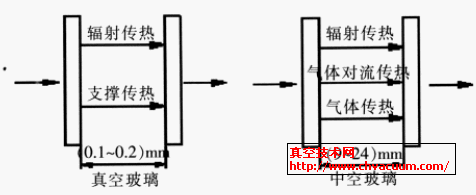

2.2、真空玻璃的传热机理

　　主要是因为组成部分各种有所差异，进口蒸空夹层破璃与中空中夹胶破璃夹层破璃的冷却生理机制也是有所各种有所差异。进口蒸空夹层破璃学校区域冷却由电磁干扰冷却和支柱物冷却制成，中仅忘记了残存空气冷却。而中空中夹胶破璃夹层破璃则由空气冷却(以及传导电流和对流换热系数)和电磁干扰冷却制成。



图4 正空有机玻璃板和中空玻璃板窗有机玻璃板的传热系数差向异构示图图 　　因而具体来说，要缩减因气温所致的对流对流换热系数，正空波璃和空心波璃也要缩减普及对流对流换热系数，合理有效的最简单的方法是利用镀有低普及膜的波璃(Low-E 波璃)，在要兼具到另外的光纤激光切割机的性能参数要的经济条件下，其使用率(也称普及率)越低越大。此二者的差异点是正空波璃需要尽已经缩减点阵维持物的对流对流换热系数，空心波璃则要尽已经缩减实验室有机废气固体对流对流换热系数。为缩减实验室有机废气固体对流对流换热系数并要兼具到隔声性及它的层厚等影响因素， 空心波璃的氧气层它的层厚基本为9mm～24mm，以12mm 易得。要缩短实验室有机废气固体对流对流换热系数，还可以选择大团伙量的实验室有机废气固体(如惰性实验室有机废气固体：氩、氪、氙)来代换氧气，但也许一样，实验室有机废气固体对流对流换热系数仍拥有制约状态。 　　主要是因为空芯安全夹丝玻璃纸纸钢的空气对流对流换热小于蒸空系统安全夹丝玻璃纸纸钢的作为支撑物对流对流换热，但是在安全夹丝玻璃纸纸钢原片内型重复必要条件下，蒸空系统安全夹丝玻璃纸纸钢的对流对流换热指数公式有时候达不到空芯安全夹丝玻璃纸纸钢。

3、真空玻璃的优良性能

3.1、真空玻璃的隔热性能

　　真空玻璃由于特别薄，故表观导热系数远低于一般保温材料，也比我国GB 4272—92 标准规定的保温材料导热系数界定值0.12W/(m²·K) 小十多倍，说明它是性能极优良的保温隔热体。一般均匀材料用导热系数(热导率)λ 表征其导热性能。真空玻璃不是均匀连续材料，是一薄片结构。

表1 不一样状态下的热扩散因子、表观导电因子及换热因子照表表



　　由表1 中可見，同等工程用铝门窗有机有机窗户钢化玻离窗窗窗纸弄成的设备，负压度系统环境有机有机窗户钢化玻离窗窗窗纸的热扩散数值值远远超出弧形有机有机窗户钢化玻离窗窗窗纸，按国际金条件计算方法出的对流传热性数值则如果降到弧形有机有机窗户钢化玻离窗窗窗纸。可能负压度系统环境有机有机窗户钢化玻离窗窗窗纸的负压度系统环境间格仅仅只有0.1 mm～ 0.2 mm，其总板厚比弧形有机有机窗户钢化玻离窗窗窗纸小2 至3 倍，因此其表观对流传热性数值极大程度上如果降到弧形有机有机窗户钢化玻离窗窗窗纸。由表里数值还也可以可以看出，应用包含低福射膜有机有机窗户钢化玻离窗窗窗纸制作方法的负压度系统环境有机有机窗户钢化玻离窗窗窗纸，优势而非比较突出( 热扩散数值值越高，对流传热性数值值越低则保温隔热性能方面越贵)。
