隔气结构厚度对热桥效应的影响

　　隔气成分的的厚度也是损害正空热膨胀材料板(VIP)热膨胀材料效率的根本重要因素之五。 　　因而隔气设计强度的增添，蒸空泵热膨胀板(VIP)顶部线型制热标准值率也会因而增添。如图是5(a)提示，在两种边界條件未变的情况报告下，相针对强度为10 mm 隔气设计为铝铂的蒸空泵热膨胀板(VIP)，当隔气设计强度从5 μm增添到20 μm 时，顶部线型制热标准值率增添了近200%，也那说是相针对基地导电标准值为0.004 W/ (m·K)的蒸空泵热膨胀板(VIP)，其顶部热桥因素造成的的热流折损是将由20倍壮大到60 倍。 　　而我们对铝合金隔气成分的高压气传热板(VIP)一般来说，其表面热桥不确定性也是如今隔气成分板厚为的增高而增高的，如同5(b)如下图所示。

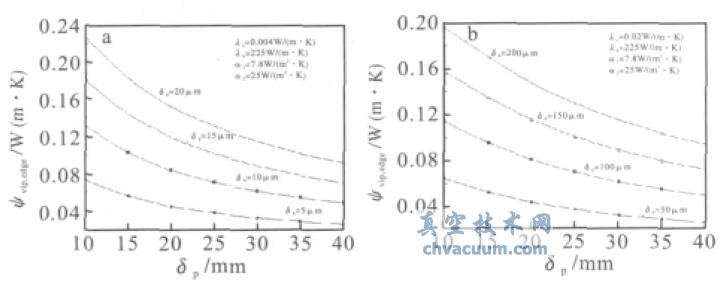

　　(a) 铝铂隔气的节构;(b) 不绣钢隔气的节构 　　图5 在同一芯材及轮廓经济条件接下来缘非线性导热率随隔气机构机的薄厚变换现状

隔气结构导热系数对热桥效应的影响

　　隔气型式的的换热性性弹性弹性指数对正空换热材料材料板(VIP)的整体性隔热材料效率也有有一定的作用，跟据计算方式結果建模的钢板料厚一模一样而换热性性弹性弹性指数的不同的正空换热材料材料板(VIP)隔气型式的，在别前提一模一样时，对正空换热材料材料板(VIP)热桥效果作用前提如下6 如下。从图例的相比折线易知，正空换热材料材料板(VIP)的外缘非规则化换热率，因此近年来隔气型式的换热性性弹性弹性指数的扩大而扩大。列如 钢板料厚均为100 μm，换热性性弹性弹性指数各是为25 W/ (m·K)和0.39 W/ (m·K)的多种隔气型式的的VIP，在芯层换热性性弹性弹性指数为0.004 W/(m·K)，钢板料厚为10 mm 时，两者外缘非规则化热电荷转移率是因此的42 倍;在芯材换热性性弹性弹性指数为0.02 W/(m·K)，钢板料厚为15 mm 时，两者外缘非规则化热电荷转移率是因此的95 倍之多。

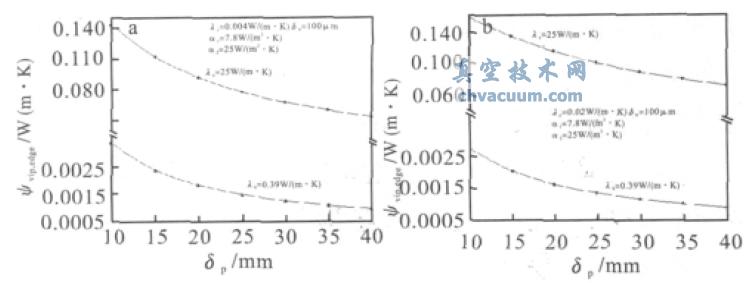

(a) λc = 0.004 W/(m·K); (b) λc = 0.02 W/(m·K) 图6 在一样的芯材及轮廓必要条件后面缘波形热传递率随隔气设备构造传热指数影响事情
