采用真空射频辉光放电技术对喷砂酸蚀工艺处理后的钛表面进行了等离子体氧化处理，利用扫描电子显微镜、接触角测量仪及X射线光电子能谱仪研究了氧化膜对钛表面形貌和亲水性的影响以及其化学组成和价键状态；同时通过体外细胞培养研究了钛表面等离子体氧化膜对细胞粘附增殖的影响。结果表明：等离子体氧化处理保留了钛表面喷砂酸蚀形成的微观孔洞结构，获得了平均接触角低于10°的超亲水性表面；钛表面出现Ti⁴⁺、Ti³⁺和Ti²⁺离子，其中主要以Ti⁴⁺存在；相比未氧化的钛表面，氧化后的钛表面对成骨细胞的粘附增殖有更显著的促进作用，这表明钛表面等离子体氧化膜具有很好的润湿性，利于细胞的粘附增殖。

　　钛以及钛耐热铝合金是菌物制品惰性黑色金属件素材，值入广告人体内的后更易被一层层包囊纤维素膜所包绕，难以和菌物制品组织安排结构演变成结实的搭配，如果钛耐热铝合金有一下微害材质，会产生菌物制品体的异变，由于提升 钛的菌物制品app，都要对其参与表明除理。深入浅析看见医疗仪器纯钛的菌物制品相匹配性与之表明润湿性拥有会的内在联系，为此提升 医疗仪器纯钛表明的亲丙烯酸乳液树脂树脂聚氨酯就给人感觉特别主要了。钝化钛是种催化空气脱色空气脱色物料，R Wang看见了TiO2表明经光引导能演变成超亲丙烯酸乳液树脂树脂聚氨酯。蔺增各分为主要包括直流电源磁控溅射汽车镀膜和等铁亚铁阳正阴阳离子体提升化工气相色谱火成岩法治建设备TiOxbopp薄膜，看见其均能小臭变低钛表明沾染角。由于对钛表明参与钝化是提升 医疗仪器钛素材表明润湿性的个放向，如果等铁亚铁阳正阴阳离子体钝化膜能提升 值入广告体在人体内的耐蚀性和影响黑色金属件铁亚铁阳正阴阳离子的发出。同一时间深入浅析看见油亮，的表明能够加剧液滴与气体表明的沾染总总面积，提升了亲丙烯酸乳液树脂树脂聚氨酯，同时兼备油亮，表明的钛生产体与骨组织安排结构的搭配总总面积及搭配承载力均大于等于油亮表明的钛生产体。由于本应力测试在喷砂酸蚀(Sandblasting and acid-etching，SLA)的工艺除理取得的钛片样品表明参与等铁亚铁阳正阴阳离子体钝化，浅析等铁亚铁阳正阴阳离子体钝化后钛样品的表明形貌、化工结构、价键状况、亲丙烯酸乳液树脂树脂聚氨酯揉成骨生殖细胞细胞迁移增值的原因。 　　1、实验设计 　　1.1、钛片坯料的光催化原理 　　试验装置用到钛片试板尺寸图为14mm×14mm×3mm，材料为TA2(宝钛单位股票十分有限单位)。将加工制作厂好的钛片试板用冲洗剂使用手工艺冲洗除去加工制作厂碎末和残渣自动化污渍，并经58μm(250目)、13μm(1000目)、6.5μm(2000目)SiC砂纸逐层打磨抛光至接触面产生 粉色合金光滑，然后呢逐一在洗涤灵、去铝离子水和无水酒精中各超音波冲洗5min，放置于高温箱中烘干处理，放凉后放到自封袋密封保存图片。 　　1.2、SLA法治理工学院艺 　　主要采用SLA施工方法方案进行工作钛岩样外表面，以拿到微-微米的双微观粒子孔眼构造，准确的施工方法方案方案参照期刊论文。施工方法方案技术指标：喷砂素材为钛砂，酸为60%H2SO4、10%HCl与去铁离子水按重量比1：1：2的混酸，酸蚀时间间隔为20min，酸蚀温度表为100℃。本文将喷砂酸蚀进行工作后的钛岩样按照分为SLA钛岩样。 　　1.3、等阴离子体防氧化生产工艺

　　利用射频等离子体增强化学气相沉积(plasmaenhanced chemical vapor deposition，PECVD)设备真空辉光放电产生的氧离子轰击SLA钛试样表面，使其生成一层氧化薄膜。工艺过程为先用Ar等离子体清洗试样表面30min，然后开始进行等离子体氧化，表1为等离子体氧化的参数。

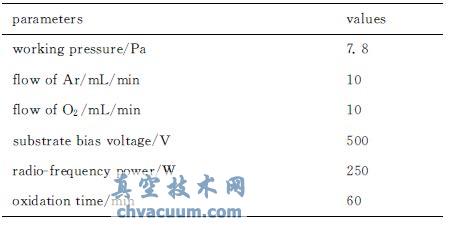

表1　等阴阳离子体氧化反应的主要参数

　　1.4、试件表层特质定量分析 　　岩样外层的形貌、細胞黏附用场释放出光电材料子扫面电镜(SEM)(JSM-6500F，JEOL，Tokyo，Japan)对其参与定性定性分析；用英国ULVAC-PHI集团分娩的PHI-5700型X光谱线光光电材料子能谱仪(XPS)定性分析岩样外层化学上原子和价键动态。操作学习的面积角预估仪(SL200B，科诺工业生产有限责任集团)对岩样外层对其参与学习的面积角预估，利用θ/2法，预估位置：0°<θ<180°，签别率0.01°，测试仪精密度较±1°。岩样脱色完工并在高压气室急冷1h后对其参与预估，一两个岩样外层预估五个有所不同点，取平均水平值。 　　1.5、制样外面成骨細胞培养出来

　　将试样分别放入到孔板中，将状态良好的MC3T3-E1小鼠原成骨细胞以2×10⁴/mL的浓度接种于试样表面。在50%CO2、95%湿度、37℃的环境下，细胞培养24h。每次取出试样后用磷酸盐缓冲液(Phosphate　Buffered　Saline，PBS)冲洗3次，并且要吸净液体，然后用2.5%的戊二醛固定2h，经过清洗、烘干以及喷金处理后，用SEM 观察成骨细胞的生长形态。

　　3、目的 　　(1)在实验室检测指标下，岩样在PECVD设备中经等化合物体阳极氧化办理后，在其接触面建立了TiO2、Ti2O3和TiO溥膜，另外以TiO2为中心，的同时保存了由SLA办理而赢得的多孔嵌套的结构。 　　(2)在实验设计参数表下，SLA 净化处理后的钛试件材料经等铁离子体防氧化后，其就能够拿到了解角最低10°的超亲水界面，和相似性较高。 　　(3)成骨生殖上皮细胞系吸咐繁殖试验显示，SLA 变成的多孔结构特征有益于于驱动成骨生殖上皮细胞系的吸咐繁殖；而进十步等亚铁亚铁离子体空气氧化反应处置后，钛制样表明成骨生殖上皮细胞系的吸咐繁殖症状强烈具有没经等亚铁亚铁离子体空气氧化反应处置的喷砂处置制样。
