ITO薄膜具有将物质导电性和透明性集于一体的独特光电性质。近来的研究表明,透明导电薄膜的光、电机理在一定程度上启发了制备高性能的光学能带调制结构材料 。ITO薄膜作为透明导电氧化物薄膜的代表,在过去的二十多年里人们对它作过大量的研究,但主要致力于对各种条件下晶态薄膜在可见光区的透射率和电导率的改善。而低温下沉积的非晶态ITO薄膜在对温度敏感的柔性电光器件、有机薄膜发光器件上应用都具有明显的优越性 。

       本文作者科学研究了在低溫下准备的非晶态和气流中退火处理后的多晶ITO保护膜的微机构,借助椭偏解谱的具体方法对ITO 保护膜的电子散射谱参与拟合曲线,达到了所准备系保护膜的光电器件元件常数跟去光电器件元件降解边周围的光电器件元件性能。 1、实验报告 1.1、试样制得

       用JGP560型超高真空多功能,采用直流磁控溅射工艺在室温下制备了ITO透明导电薄膜。采用高纯度(99199 %) 的氧化铟锡陶瓷靶材(wt190 %In2O3 + wt110 %SnO2 ,Φ60mm) ,基片为普通载玻片(10mm ×10mm ×2mm) 。在样品制备前,载玻片先后经丙酮、酒精和去离子水超声各清洗15min ,并用烘箱烘干。溅射时本底真空度为610 ×10 - 4Pa ,靶基距6cm ,Ar 气流量45sccm ,溅射压强1Pa ,溅射电压320V ,溅射电流0114A ,时间为215min。将制成的膜厚约为130nm 的5 个样品(样品编号为1、2、3、4和5) 中的2、3、4 和5 号样品分别在100、200、300 和400 ℃下退火1h。

1.2、测量方法         利用MAC M18XHF 全自动设备化转靶型X 电子束衍射仪精确衡量了ITO 公开导电塑料pet聚酰亚胺膜的X 电子束衍射谱。用UV2265 型UV紫外线- 看得见分光光度计精确衡量ITO塑料pet聚酰亚胺膜的散射率。实践将未镀一层薄薄的膜有机磨砂夹丝玻璃窗的散射拟合曲线美为相比,再将镀一层薄薄的膜有机磨砂夹丝玻璃窗放到产品的样品检查墙上确定复印,相比能够赢得ITO 塑料pet聚酰亚胺膜的散射率拟合曲线美。复印镀一层薄薄的膜有机磨砂夹丝玻璃窗的指标与复印相比有机磨砂夹丝玻璃窗的指标一样的: 狭缝高度为1nm ,光波长复印依据为300nm～800nm ,运行时间间隔为1min。 1.3、参数外理          椭偏解谱的根本方法是采用式(1) 椭偏方程式用再现java算法把椭偏检测仪输入工作输出的五组椭偏技术指标ψ、Δ开始统计资料zip压缩文件曲线线性拟合曲线,于是获取塑料薄膜板厚d 及弯折率nF(若膜有释放, 则nF 为复弯折率, 快速可用nF = n + ik表现) 。在解谱pcpc软件中椭偏检测仪输入工作输出的五组椭偏技术指标ψ、Δ 说是的阶段目标(target) zip压缩文件,采用计算的机语言编程将散发出谱统计资料zip压缩文件转变成椭偏解谱pcpc软件中的的阶段目标(tar2get) zip压缩文件,解谱程度即自功转变为关以散发出率和光学反应元件常数已经板厚等技术指标的运算干系。而后实现有效的建模 对實驗统计资料zip压缩文件开始曲线线性拟合曲线。当曲线线性拟合曲线统计资料zip压缩文件和實驗统计资料zip压缩文件的差值、均方根计算误差(RMSE) 已经各变量值间的损害成分都提升贴心的可是时,就获取了光学反应元件常数、板厚已经其余关联的技术指标值。

       在这其中n0 为入射媒介弯折率、d 和nF 为塑料膜板厚为及弯折率、ns 为基片弯折率、φ0 和λ为椭偏点光的入射角和激发光谱。 2、没想到与定性分析          四个合格品的XRD 如图1 如图。未去应力退火处理处理的1 号合格品具体是晶形式,去应力退火处理处理后聚酰亚胺膜就变成多晶形式,如今去应力退火处理处理温暖的增高, (222) 面的衍射峰渐强。

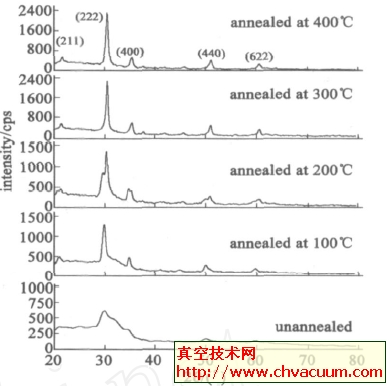

图1 　不一样的渗碳高温的ITO 透明膜XX射线衍射图谱 　　与椭偏统计数据文件解谱不同于的是,网络散射谱的统计数据文件点越来越多,构建起错综复杂的整治会可怕作用运算的速度慢,由于ITO 复合膜是既白色又导电的,原有随意网络的提供同样晶格散射提供,在这种构建起单双层的Drude + LorentzOscillator 整治,其折射率内在联系如式(2) 。

           这其中E 为入射激光养分,必须要设立原始值的参数设置有: 谐振子数j , 高工作的频率相对介电常数ε∞, 服务中心养分Ecenter ,谐振子波动Aj , 等铝离子体共振现象工作的频率ωp , 汽车碰撞工作的频率v 。再此j取1。           将1～5 号仿品的板材的厚度及其拟合曲线的均方根确定误差(RMSE) 数据库,如表1。
