本文采用一种简单的热蒸法制备氮化硅纳米线。样品经XRD、SEM、TEM 和Raman 分析，结果表明制备的氮化硅纳米线具有单晶α 结构，且具有均匀的直径，可以作为增强型复合材料广泛的应用于纳米器件的制备。

1. 前言

　　氮化硅做为高热用料有着特殊性的优势之处。在高热下仍保护高的自动化设备构造，耐熱撞击和耐氧化，热扩张弹性系数小，生物学不稳高，电绝缘带性好及中级热传导电流性等质量良好性。同时氮化硅也是种宽禁带半导体设备板材用料，禁带宽的配置度达5.3eV 可以采用酌情掺入加入溶物能级上升半导体设备板材性，与Ⅲ-N 无机化合物相之类用于于创造量子阱。一维氮化硅纳米级用料在自动化设备、生物学及高热核幅射的环境下的微光电技术和光电技术方向有着大量应用领域未来发展，需要深入浅出学习。氮化硅的映射率相比大，对光有最好的帮助功用进而有着最好的光导性。 　　近些年配制氮化硅奈米材料的配制有很多种步骤，如奈米管限域法、来源于气-液-固(VLS)植物的生长的管理机制的聚合步骤、生物学色谱外加、气-固(VS)植物的生长的法[5-10]等。文中中，让我们适用热挥发法配制氮化硅奈米线，对其行成不可逆性做好了分步科研。

2.实验过程

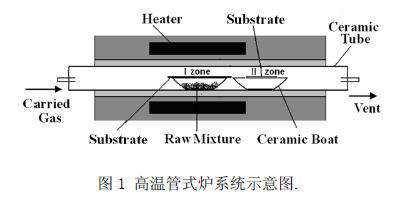

　　实验中采用高温管式炉系统，如图1.1 所示。以一氧化硅与活性炭粉末按1：1（质量比）比例混合研磨，把研磨后的粉末均匀的置于陶瓷舟内，使用清洁过的硅基底覆盖在陶瓷舟上方。将陶瓷舟置于管式炉的加热区（炉管中Ⅰ区）。打开气路上所有的阀门，将管道和炉管中的空气排出。通过流量计控制氮气的流量为200sccm，设定加热区的温度为1300℃，加热2 小时。产物在载气的保护下冷却到室温，整个制备过程在常压下完成。灰白色的样品沉积在源舟内壁上。

　　将结果经SEM 留意介绍其形貌，用EDS 介绍结果物理化学好分。用刀子轻刮合格品面，将刮下来了的产品在无水乙酸乙酯中超鲁能声增溶两20分钟。将所得的饱和溶液滴在有碳膜的铜网站用TEM 留意介绍合格品的微观经济形貌和结构类型设计。引起光为Nd:YAG 激光束器，引起吸光度为1064nm的传统Bruker有限公司RFS100/S 傅立叶拉曼光谱仪仪器仪表征结果的结构类型设计特性。

3.实验结果与讨论

　　图2不是钝化硅与特异性炭粉融合物卧式储罐温度高（1300℃）热蒸发掉受到的样件复印机扫面网络高倍体视光学显微镜拍照。图2a是制得杂质的低倍复印机扫面网络高倍体视光学显微镜拍照，由图2a 非常可观察到在源舟中受到了内径不低于不低于在数十nm-一千nm之間的线，绝大多有一部分内径不低于不低于在部位在100 nm左右侧，且等等线的长达成一千2um。图2b是相对应应部位的高倍复印机扫面网络高倍体视光学显微镜拍照。由拍照能否看出，等等线状空间成分部分面上圆滑无吸附物颗料，且内径不低于不低于部位光滑。X 放射性无素体力分散型谱分折线状空间成分部分由氮和硅二者无素成分，下图2b插图图片下图。完成运算Si 和N 的电子层含量差别为31%、69%，由于可判段个人所得的线状杂质为氮化硅。

　　要为进一点敲定氮化硅nm线的物相组成了，对样机管理完成了XRD 解析，解析导致如图已知3提示。历经检定解析推测，图上每个的标志为α-Si3N4 的衍射峰均与标准的图谱（JCPDS，41-1408）不同，为六方格局，晶格常数为a=7.739Å,c=5.6024Å。XRD 图谱也信息显示了，样机管理的含量较高。

　　比如奈米线尺寸太粗，智能网上器件束不了刺穿，故而各位选定了原材料中较细的线做了智能网上散射智能网上器件高倍显微镜观察观察及选区智能网上器件衍射阐述的结果表示如同4图示。图4a是氮化硅奈米线的低倍智能网上散射智能网上器件高倍显微镜观察观察图片视频，从图下可评判出挺大量的氮化硅奈米线制成，氮化硅奈米线的尺寸不平滑地域分布在30奈米，高度做到几μm，且线的外表平滑无吸出的科粒现实有着。XX射线消耗的能量细化谱阐述生成物由氮、硅和铜这三种营养元素购成，Cu是来自于铜网，如同4 a中插画图示。图4b是氮化硅奈米线的高识别智能网上散射智能网上器件高倍显微镜观察观察图片视频和智能网上器件衍射谱，由HTREM和SAED可看见氮化硅奈米线为单晶状体奈米线，晶状体形式异常完好，基本上看不去瑕疵的现实有着。氮化硅奈米线晶面边距为0.66nm，对照于α-Si3N4,左下角的插画表示了氮化硅线的选区智能网上器件衍射新花样，这介绍信制作而成的氮化硅奈米线的凝结耐磨性充分。

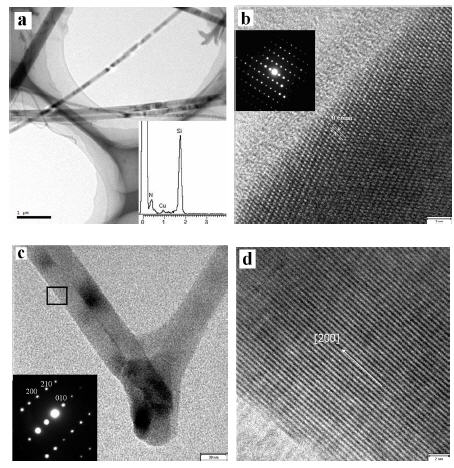

　　图4制备的氮化硅纳米线的TEM、HRTEM 照片和电子衍射谱：（a）氮化硅纳米线的低分辨TEM照片，插图为样品的EDS；（b）相对应区域的高分辨TEM照片，插图是电子衍射谱.(c)Y 形结氮化硅纳米线的低分辨TEM 照片，插图为样品的EDS；（d）相对应区域的高分辨TEM 照片，插图是电子衍射谱

　　图4c是一个Y 形结氮化硅微结构的透射电子显微镜照片、电子衍射谱和高分辨透射电子显微镜照片。由图4 c 可观察到一个Y 形结氮化硅微结构，该Y 形结的直径是30 纳米，且表面光滑无吸附颗粒。我们还在透射电镜中对样品进行了EDS 表征，发现有Cu、Si 和N三种元素，其中Cu来自铜网，硅与氮原子含量比接近3:4，说明纳米线的成分比较纯，如图4 c 中插图所示。图4 d 是相对应区域的HRTEM 照片，可以清晰的看到晶格条纹。图4d中插图是相对应区域的选区电子衍射（SAED）花样，带轴沿着[001]方向，(010)、(210)和(200)晶面被标注，推断出该位置处的生长方向为[200]晶向。电子衍射（SAED）花样也表明Y 形结氮化硅纳米的晶相为单晶α-Si3N4 晶相。

　　通过傅立叶拉曼光谱图仪对光催化原理的合格品来进行测定，都可以取得合格品设计的统计学的信息。图5是光催化原理合格品的拉曼光谱图仪。他们模糊的观查到在3186cm-1处有个较宽的峰,没得其它的的峰诞生，发现光催化原理的合格品饱和度很高。 　　由在源舟中加置一腐蚀硅与活力性炭粉丝是原料料在惰性气体下，于1300℃到了氮化硅奈米线，由此可看得出可看得出在这类原因下，氮化硅奈米线中的氮化学元素出自于惰性气体，氮化硅奈米丝的生长期差向异构应当VS差向异构。 　　光催化原理工作温和惰性气体的人水联通流量是热汽化法光催化原理氮化硅納米线几个更重要具体条件。在源舟里加置一脱色硅与吸附性炭颗粒为原料料时，当工作温满足一些 状态（1300℃）N2被纯化，具备提拱氮源的效果，在中高温下与原料料现象有过多的氮化硅水液体，此类水液体频频地累积在瓷器舟开口处出现納米线。而当惰性气体人水联通流量过大一些具体条件同一下有过多的弯丝，这就是会因为当气人水联通流量过大后，随载气引发的N、Si原子团变多，使产生线速度过快导致有粗的弯线。

4. 结论

　　一被脱色硅与可溶性氧炭按1：1（质比）比率混合物研磨抛光后的颗粒为化学反应物，在1300℃的准备温暖下热蒸馏2 个钟头后自然环境冷凝，且所有准备时候中通快递入惰性气体（200sccm）的载气。在硅肌底上实现白色色的生成物，试品经SEM、TEM、HRTEM、EDS、RAMAN、XRD 和SAED 定量探讨，没想到感觉了：生成物由非常多的最长的氮化硅奈米线定义，这部分奈米线的直徑区域划分在几十块-一千奈米彼此，总长度可达一千2um，氮化硅奈米线的发展方法关键是想着[200]方法发展。XRD 探讨感觉了这部分奈米线都是种多晶硅的α-Si3N4 构造，且纯净度较高。氮化硅奈米线的准备关键深受准备温暖和载气危害。非常多实验所表面：选取一被脱色硅与可溶性氧炭为原料料，在准备温暖为1300℃下通入非常多的惰性气体（200sccm）是巧用热蒸馏法准备氮化硅奈米线的较改善的准备能力。巧用热蒸馏法准备的氮化硅奈米线，都是VS 发展原理。
