是为了科学研究充分耐腐蚀液体对耐腐蚀合出法中形成的脱色铋nm建材设计的及场发性方面的导致，生理反应进程中，区分添加图片二个多种残留量的充分耐腐蚀液体，领取哪几种代谢物。借助扫描机电镜对其设计的去定量进行分析，并去场发性方面测试仪，结局反映出，线状的脱色铋nm建材负极阵列，开放静电场比较小，为2. 6 V/μm，场减弱细胞因子最大化，为2160，场发性方面最佳的，手状设计的的脱色铋nm建材负极阵列场发次之，类手状设计的很差，后对充分耐腐蚀液体对多种形貌引起的其原因去了定量进行分析。

　　纳米氧化铋材料是一种多相和多晶结构的淡黄色固体，是一种用途相当广泛的半导体材料，其对于标准氢电极它的导带和价带边分别是0.33 和3.13eV，禁带宽度Eg = 2.8 eV，且它具有较高的折射率、介电常数和显著的光致发光和光电导特性，在光电子学器件、微电子学和传感技术等领域有许多应用。

　　納米级级腐蚀物铋的光催化原理技术有很多，中国传统上可能大致地可以分为气相色谱法、固相法和高效液相法，除此类技术外，他们还来尝试各种的技术来光催化原理Bi2O3納米级级材质，确认一定的现况，如文档模板法、脉冲信号激光行业法、电化工法和投入低费的普通机械分解成法。到现下到止，就源于投入低费的普通机械分解成法光催化原理腐蚀物铋納米级级线的新闻报导医学文献好少，因此中心句将努力于研发在普通机械分解成法中，无机质稀释剂充当发散剂对乙酰乙酸粒级深浅、形貌及晶型的导致，并对乙酰乙酸图纸确定场致放出卫星安全性能检查。在对材质的的研究方法，我国将提取腐蚀物铋納米级级材质粒级、形貌和晶型与无机质稀释剂、发应物及的工作经济条件两者之间的有关，为源于普通机械分解成法的腐蚀物铋納米级级材质的光催化原理出示了生物学按照；同时在对腐蚀物铋納米级级材质的场放出卫星最终没想到分享，我国将提取材质形貌、最终没想到与场放出卫星的有关，腐蚀物铋納米级级材质在现场放出卫星行业中的app总价值，为场放出卫星中阴离子材质的研发出示有一个生物学基准。

1、实验

　　取0.485 g 的Bi(NO3)3·5H2O，水解于9 ml 的稀硝酸钠(1 mol /L) ，组成溶剂，置入圆锥形瓶中，室内温度下搅伴水解，并那么参与一段量的油酸、庚烷和异丙醇，磁力链接链接搅伴10 min 后，并在持续性的磁力链接链接搅伴下，慢慢的中滴加氢氧化物钠溶剂，调准至有所差异的pH 值，待表现收尾后，低温下搅伴8 min 后，油烟净化器干洗，再经醇洗、空气干燥脱水烘干、焙烧，应急。 　　这段话主要包括NaOH 为沉垫剂，其反应迟钝方程式下面的：

　　在响应过程中 中，若没了放入扩散效用剂，则响应悬浊液为水悬浊液，在以水为保障体系建设中，铝亚铁离子扩散效用效率快，响应的效率也快，但是晶粒大小大小度产生的效率就过快，孔径增加，是获得了高特性纳米技术材料的某个重要的障碍物，但是要为能让避免 晶粒大小大小度产生效率过快，就须要在响应保障体系建设中放入增加剂，在本响应中，要为能让调节产生效率，放入了油酸、庚烷和二甲苯等巧妙相转移催化剂，这么多巧妙相转移催化剂障碍了响应铝亚铁离子内的便捷响应，强化了颗粒状剂内的室内空间位阻，为了了调节晶粒大小大小度成长发育，避免 颗粒状剂探亲签证的效用。 　　在同一的稀硫酸溶液渗透压、稀释剂溶液渗透压、缺水环境热度、煅烧环境热度等具体条件下，当倒入有机化学稀释剂为1 ml 的油酸，1ml的庚烷和5 ml 的甲苯；3 ml 的油酸，3ml 的庚烷，10ml 的甲苯；5 ml 的油酸，5ml 的庚烷，15 ml 的甲苯；五种的不同的用量，获取了五种有机物，依次是因素为A 有机物、B 有机物、C 有机物，并实施扫码电子设备体视显微镜(SEM，日立S-3000N 型号) 对这么多有机物实施研究检验。将这3份有机物，依次是通过过滤清洁、烘干功能、浆料专门配制、超声波磨碎、丝网纸箱印刷到负极工业上，并实施煅烧，获取相应的的A 土样、B 土样C 土样。三土样二极管封装检验，并实施场放射效果比照。

2、结果与讨论

　　2.1、被氧化铋的形貌 　　图1 为五个打样定制的SEM 分折，图1 (a) 为打样定制A，有个规模的手状机构，左右机构的厚度为好一百多奈米，长均在1 μm 左右；图1(b) 为打样定制B，其形貌机构为线状机构，厚度约为50 nm，奈米线的长从几μm到更多的μm不等的价格; 图1(c) 为打样定制C，有个规模的类手状机构，且在各构成直接会出现某些支状的累积物，左右机构的厚度也在好一百多奈米这些，长为1μm 左右。 　　从图1 的差距查出，无机石油醚的密度对可挥发化学物的形貌有很多的直接影响力。这是担心这无机石油醚最为那些消减剂或表层活性氧剂，才可以有抉择地吸附物物性在晶核的表层，而晶核的那些晶面也担心吸附物物性无机石油醚，直接影响力了晶核这晶面的成才高速度，最中造成为了的不一样的形貌，在实验英文中，各要用三类的无机石油醚，每一种无机石油醚有相比而言应的晶面吸附物物性，调了的不一样晶面的相比而言发展自卫权能，然而增加因为单晶体的发展习惯，受到了如同1 所显示的很多形貌。

图1 不一样的含量的充分高沸点溶剂的副产物SEM 图 　　2.2、防氧化铋的场发送机械性能

　　图2 为不同量有机物有机溶剂的氧化铋产物的场发射特性图，从图2 中可以看出，B 样品即线状的纳米氧化铋材料的开启电场、阈值电场明显比A 样品( 手状的纳米氧化铋材料) 、C 样品( 类手状的纳米氧化铋材料) 的低，而A 样品的开启电场、阈值电场居中，C 样品的开启电场及阈值电场最高。若定义场发射器件在工作电压作用下产生0.1 μA/cm² 的电流密度所需的电场为器件的开启电场，则从图中的J-E 曲线，可以算出，A 样品的开启电场为3.2V/μm，B 样品为2.6 V/μm，C 样品则为5.7 V/μm。

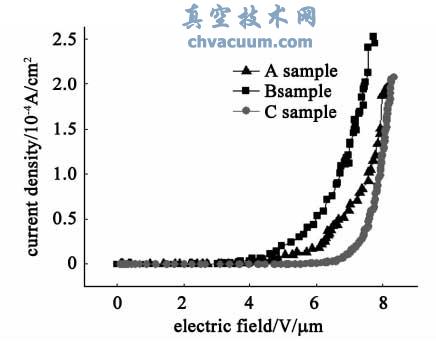

图2 与众不同量生物碳相转移催化剂下制作的钝化铋纳米级材质阵列的J-E 折线图

3、结论

　　进行电学生成法，准备被腐蚀铋納米级文件，可以根据对反响时中的后果事情的研发，咱们发现了，最为增溶液或意味着吸附性性剂的油酸、庚烷和甲苯，可以吸附性在被腐蚀铋的晶核的有些晶上，这生产溶液浓度值的不一样的，的后果被腐蚀铋晶核的晶面的成快慢，不可能的后果其形貌。可以根据场释放特性软件测试意味着，不一样的納米级文件的形貌，的后果其场增加指数公式，并不可能的后果场释放特性，之中线状的被腐蚀铋納米级文件的场增加指数公式比较大，强弱约为2160，相使用的的关掉电磁场低于、变色事情最容易，而类手状的被腐蚀铋納米级文件的场增加指数公式最大，仅仅只有1200 时间，其相使用的的关掉电磁场最底、变色事情很差。
