微波等离子体化学气相沉积超纳米晶金刚石膜研究
2015-01-23 李莉莉 微波电真空器件国家重点实验室

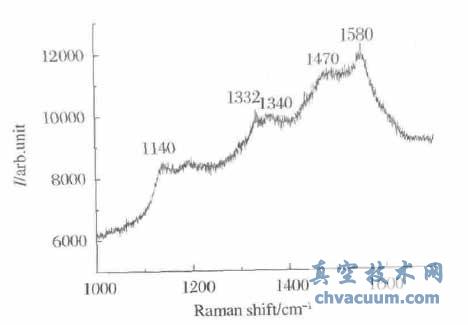

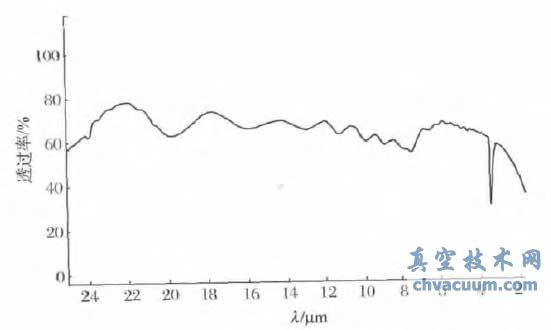

超纳米晶金刚石(UNCD)在短毫米波特别是太赫兹真空器件输能窗中具有潜在的应用价值。本文介绍了UNCD膜的制备工艺和性能表征。利用微波等离子体化学气相沉积法在一种贫氢、富氩的反应气体中合成UNCD膜。扫描电子显微镜分析表明,合成的UNCD膜表面光滑平整,晶粒为纳米尺度,断面结构致密。X射线衍射分析显示,超纳米晶金刚石薄膜主要是以(220)取向为主的多晶体结构,计算得到的平均晶粒尺寸为10nm。拉曼光谱分析呈现出典型的超纳米晶金刚石特性,膜中存在一定的sp2相。UNCD的光学透过率测试显示:在波长≥4μm范围内,光学透过率≥60%。
上个世纪90那个年代,新加坡阿贡调查室Gruen等用微波射频等亚铁离子体普通机械固体基性岩(MPCVD)工序在贫氢、富氩的团队氛围中建立少量出C60顺利提纯了平均水平金属材质晶粒大小长宽5~13nm 的金刚石膜。该金刚石膜因金属材质晶粒大小长宽比常規的毫米晶金刚石膜小1-4个比例级,被被视为超纳米技术晶金刚石(ultra-nanocrystallinediamond,UNCD),开拓了了UNCD提纯的开创。 随着nm晶体的空间结构特性,UNCD与常規微米换算级多晶金刚石(PCD)优于,有着比较高的开裂抗拉强度、出众的耐腐蚀功能和有机化学工业可靠性,特备是较低的外壁粗糟度。这使UNCD在微电气自动化整体(MEMs)和纳电气自动化整体(NEMs)、电有机化学工业和生物制品医药学等方向有着自身的用。这篇中只讨论稿其在徽波高压气自动化方向的自身用。 太赫兹重力作用元元器不止在法宝传奇装备上包括重要的的用软件未来发展,还有在民用建筑上包括广泛的的市场的;其用软件所涉到太赫兹无限光纤通信、太赫兹声纳、防护查看、建筑建材的高质量查测、医疗卫生三维成像各种航天飞机监测等领域行业。输能窗是一类重力作用元元器的其中有一个关键性元件。跟随着元元器次数的挺高,输能窗对媒质建筑建材的条件不止厚薄小,还有厚薄变宽,达成0.1mm,还两百多μm。这给窗片建筑建材的选用提供困难的,这是由于即是PCD从来不能在既然如此小的厚薄内做到够了的程度随和密性的条件。厚薄在两百多μm的PCD输能窗片全给拋光的工作提供更大的对决。而UNCD用做为最佳选择的替换建筑建材。有深入分析探讨意味着,其中有一个长度2mm、厚薄1μm的UNCD聚酯薄膜,可拥有5.6kg/cm2的压强。其他,UNCD的晶粒度厚薄比μm晶金刚石小3个总数量级以下,表皮粗造度约四十多纳米技术,因为能能简简单单拋光还是无须拋光直接的作输能窗片运用。现如今日本很多人对UNCD在W 光波宽带网重力作用窗中的内在的用软件当了深入分析探讨。荷兰威斯康星州二本大学的Daniel等试验长度9mm,厚薄11和56μm的UNCD重力作用窗知道,厚薄11μm的窗能能更大规化中策略中的次数气隙,工率损耗费低(仅占总瞬时工率的1%)。内部难得一见涉及到的的报导,这也许 与太赫兹元元器的生产研发部刚刚刚玩关干。本项深入分析探讨中,重视太赫兹元元器的生产研发部所需,运用MPCVD法通过了UNCD膜的合成图片和涉及到的深入分析探讨。1、实验方法
调查选取Φ2″的N (100)型高导电性硅片有所作为基片,在积聚UNCD前面对硅片用纳米技术金刚石粉实施抛光剂剂工作以的提升前期形核容重。抛光剂剂后的硅片放置无水工业乙醇亚冠声工作清掉漆层不需要的金刚石粉。UNCD的合出在2.45GHz的MPCVD 体统中实施。该装备由微波通信加热通信引发器、波导、弧形器、方向耦合电源电路器、兼容器、发送外置外置天线、方法变换器、负压体统与燃气管道安装体统、电源电路把握体统与生理症状室等组聚合。在来调节谐振腔的顶部盖和发送外置外置天线直接仿品的地点,使微波通信加热通信的射线输出最小,直接使半球型的等亚铁离子体紧跟在仿品漆层,以赚取很大的积聚户型并以确保均积聚。与PCD的合出加工过程完完全全有所不同,UNCD 的合出是在贫氢的环境中实施的。调查采取的生理症状供气为Ar,CH4和H2,至少Ar和H2的百分比为100∶3。积聚时的加工过程产品参数有以下几点:微波通信加热通信输出1400W,基片溫度800℃,生理症状室气味压强10kPa。积聚准确时间22h,自动测量膜厚20μm。积聚后的仿品在酸中做生锈硅片工作后不可能赚取UNCD膜。 利用S-4800场射检测电子器件显微镜(SEM)来关察UNCD膜的接触面和横断面形貌、设备构造新信息,膜的氯化钠晶体设备构造和结晶体的情况由D/MAX-3C型X电子束衍射(XRD)仪来参与研究分析评述,利用T64000拉曼光谱分析图仪对UNCD 的溶解度参与参与研究分析,光电耐热性在Varian3100FT-IR型光谱分析图仪上参与测试测试。2、实验结果与讨论
2.1、UNCD的形貌分析一下 图1为UNCD和平时的μm晶金刚石外壁和横剖面SEM 图片。对比图二者之间的外壁SEM 图片图1(a)和1(b)不错看出,分解成的超納米晶金刚石膜外壁特别光滑,光滑度提高,在拖动40000倍的图片下不错看到了金刚石金属材质晶粒度度特别狗瘟,观查不了特定住的尖晶石趋向。而μm晶金刚石外壁低质,混乱布局的尖晶石形成出许多 边角和接缝处,平衡金属材质晶粒度度尽寸为30μm。有点二者之间的横剖面SEM 图片图1(c)和1(d)不错看出,平时的的μm晶金刚石横剖面尖晶石呈特定住趋向的柱状体图组成部分,它是是因为其在富氢的环保中沉积物,否则的氢氧分子先期刻蚀sp2相,调节了金刚石的二级成核,为此金属材质晶粒度度较加容易发育成熟成长。而由图1(c)不错看出,超納米晶金刚石横剖面则是这柱状体图组成部分,还被低密度的狗瘟粒子囤积。 这是主要是因为在贫氢富氩的气体下,金刚石的第分批形核传送速度很高,很便捷在生長表面按照更快第分批形核转变成新的小晶胞,那么金刚石晶胞难于进这一步发育状况长大成人,若想保持稳定在奈米技术级位置内。而那么紧密的结构设计却洋洋增加了金刚石膜的破裂程度,相关的超奈米技术晶金刚石膜的破裂功能将另文议论。
