Al2O3担载Fe化学气相沉积法合成石墨烯
2014-08-11 陈磊山 新乡学院化学与化工学院
Al2O3担载Fe作离子液体响应剂化工液相形成沉积法400℃下离子液体响应裂解乙炔开展响应，响应气体分别为为氡气和氩气，生成物完成60℃下36%的浓酸洗中回到开展分离纯化.样品管理完成扫锚光电子技术电子技术散射电镜和高鉴别电子技术散射光电子技术电子技术散射电镜开展了研究方法。然而表示：当响应气体为氡气时能够一回性化学合成不匀性最好的pe膜，其机的薄厚约为3～15nm，总层的数量约8～20层，pe膜之间之间交连在一个，漆层有多折皱，为具代表性的石墨稀奈米片的设备构造;当响应气体为氩气时，石墨稀奈米片则转换成了副生成物。
石墨烯纳米片自2004年被发现以来，由于其具有大的长径比，高强度、高韧性、良好的稳定性和导电性等优点，引起了许多研究者的兴趣.石墨烯纳米片具有丰富的边缘，使其具有极大的潜在应用价值，而实现大量、可控、可重复性制备是应用的前提，目前有关石墨烯纳米片的制备比较常用的方法是氧化石墨还原法，但很难大量生产.近来也有研究小组利用不同方法制备出了这种材料，与碳纳米管不同的是，碳纳米片的制备并不需要金属催化剂就可以在独立的多种基片上生长，但很难实现大量制备.化学气相沉积方法(CVD)制备材料时生长速率适当，可以在不同基底上沉积制备样品，并且沉积温度较低，还可以和现代半导体工艺相结合，因此成为碳纳米材料的备中最重要和最有前途的方法.

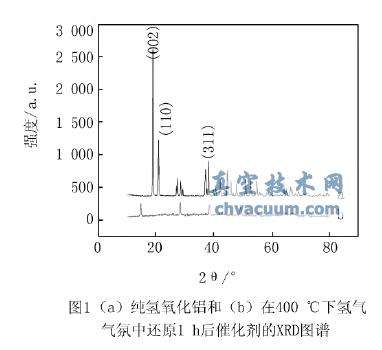

Fe，Co，Ni是最常见的更适合碳納米管植物的植物的生长期的促使剂，这时主要是因为碳电子层在优化族黑色金属中的溶化度与室内温度有观，那 这句话对石墨稀納米片的植物的植物的生长期能不就有后果，本实验操作拟以Al2O3担载Fe作促使剂备制碳納米原用料，深入解析其对碳納米原用料形貌后果并轻松解析其植物的植物的生长期共识机制，为石墨稀納米片的低资金备制供给基本原理条件. 调查环节 促使剂主要包括浸渍法制建设备，称取2.21g Fe(NO3)·9H2O和15.60g氢防三阳极氧化二铝粉沫状，将Fe(NO3)·9H2O在20mL去阴阳离子底层的水中加以容解，第二将氢防三阳极氧化二铝粉沫状放在盐溶液中浸过，加以浸渍后将融合物置入干燥箱中于120℃下烘烤，第四将获得的棕色固态垃圾精磨成粉沫状备品. 碳微米材质的生成在立式反馈炉中成功.首选将0.2g离子液体剂纳米银溶液更加均匀全铺在小瓷舟中，第三将小瓷舟置放直径为30mm的熔融熔融石英管路，敞开式熔融熔融石英管，以50mL·min-1的风速通入氩气，使蜂窝煤炉以10℃·min-1效率开使加热，加热至400℃时将离子液体剂在30mL·min-1氡气和200mL·min-1氩气结合课堂紧张感中还原成1h，第三取消氩气气动阀门，并将氡气的风速调为100mL·min-1，立刻以10mL·min-1的风速产生乙炔，反馈时光20min，反馈终止后使体统在氩气课堂紧张感中闭式冷却塔.类似的反馈具体条件再将氡气课堂紧张感换为氩气课堂紧张感，氩气的风速为200mL·min-1，采取比照调查.物品的制备借助60℃下于36%的浓稀盐酸中流入12h来成功.借助扫面网上光学体视显微镜观察(SEM，JEOL，JSM-6700F，高速度工作直流电压10kV)，高辩认散射网上光学体视显微镜观察(HRTEM，JEM-2010，高速度工作直流电压200kV)对仿品采取探讨方法.除此之外，借助与扫面网上光学体视显微镜观察相接的能谱探讨仪(EDS)对仿品采取因素探讨. 的结果与谈话 图1为纯氢钝化的铝和400℃下氡气课堂工作氛围重置1h后离子液体反应剂的XRD谱图，谱线a为纯氢钝化的铝的XRD图谱，谱线b为氡气重置后离子液体反应剂的XRD谱图，还能能够氡气重置后离子液体反应剂媒介的晶形产生了很明显的变现，相对于Al(OH)3的晶格峰转变成变为了相对于Al2O3的晶面峰，说明书怎么写在400℃下氢钝化的铝都已经能拆分生变为了Al2O3.于此，图线b中没了相对于Fe相或Fe2O3相的峰展现，取决于离子液体反应剂物体已被离心分离为奈米粒状.图2为400℃下氡气课堂工作氛围中重置1h后离子液体反应剂粒状的SEM 像，还能能够离子液体反应剂物体已被离心分离为厚度在20～50nm当中的奈米粒状，有时候这种粒状当中互不团圆变为了整理的链状和面状形貌。
