主要采用中频孪生磁控溅射技术应用，凭借修整透明膜累积方式中占空比长宽，光催化原理TiAlN 透明膜。并对不一样的占空比能力下光催化原理的TiAlN 透明膜的表皮形貌、膜厚、硬性与耐蚀化机械特性实施软件测试与概述，推算出占空比变对磁控溅射TiAlN 透明膜机械特性的应响。 　　TiAlN 透气膜是在TiN 的基础上上成长 下来的1种综合评估特点更是优美的孔状透气膜文件，其抗高水温因素防氧化的物性、密度、耐用性、耐蚀性、电导性和超导性等都强于TiN 透气膜，是可能膜层九州子的确定性防氧化的物容易造成的，当水温因素较高时，铝正离子向透气膜界面移动，在透气膜界面优先级生产Al2O3，而Al2O3比TiO2 高密度，是可以预防氧分子在膜层中进步向外扩散，使抗防氧化的物水温因素从550 ℃提供到700~800 ℃。 　　TiAlN 主耍中用提高了工程建设原料的外面使用性，尽可能的防止发动机组升温止些工貝、冲压模具及机器零机件在高溫环境、震荡、过载、强被腐蚀不锈钢有机溶剂等极端先决条件下显示外面磨坏、被腐蚀不锈钢及高溫环境氧化反应等报废的问题。那么，学习技艺基本叁数对TiAlN 硬质的透明膜的空间结构和使用性的损害凸显十分核心。本学习主耍针对性占空提取磁控溅射TiAlN 透明膜使用性的损害实施测试学习及讲解。占空比是单激光脉冲偏光电探测器源的核心基本叁数，它指在这个单激光脉冲寿命怎么算中，交流电接听电话事件在全部整个寿命怎么算里面占的相对分子质量，修改占空比能否避免直流变压器偏压模式切换下原因阳离子持续不断轰击基体可能会导致的基体温表升过高的问题。

1、TiAlN 薄膜的制备

　　本研究采用磁控溅射法制备TiAlN 薄膜，以往多数是采用造价高的Ti-Al 合金靶，而这种靶材所镀膜层的成分不好控制，在溅射放电过程中，靶上容易积累过多的电荷，易发生打火现象。本实验是在非平衡磁控溅射系统基础上，采用Ti-Al 孪生靶与中频电源相连接，两个靶互为阴阳极，此法为有效避免靶材打火和阳极消失现象。两个靶间等离子体密度较大，带电粒子的反复运动促进工作气体电离，增强离子的激活态，特别适合反应磁控溅射。

　　实验采用TSV-800 型真空镀膜机，是在保持负偏压幅值为60 V、工作气压为0.4 Pa、靶电流为9 A 以及其他工艺参数与基准工艺参数一致的前提下，通过调整占空比大小分别为10%、20%、30%、40%和50%的条件下制备TiAlN 薄膜。

　　土样为Φ100 mm×20 mm 的圆形体Q235 碳钢板。为提高自己膜与基体的综合抗拉强度和所制作的膜营养成分的色度，实验设计前将土样参与磨光运转至表层呈镜面板感觉，互用超声心动图波洗掉仪参与洗掉。磁控溅射靶材是直径不低于为Φ100 mm、色度为99.99%的金属制Ti、Al 圆形靶，运转实验室甲烷气体为高色度Ar，影响实验室甲烷气体为高色度N2。

　　在试样放入真空室前，需要对真空室壁、工件架及Ti、Al 靶进行清洁处理，以去除真空室内的灰尘、靶材表面的油污。然后开启机械泵抽真空，当溅射室内的气压达到6 Pa 左右后，开启扩散泵抽真空至本底真空度为2.4×10^-2 Pa，基本工艺流程如图1 所示。

图1 TiAlN 透气膜备制环节

2、TiAlN 薄膜的性能研究

　　2.1、占空识别TiAlN 透气膜形貌的影向 　　测试主要采用分子力学结构设计电子显微镜探测TiAlN 透明膜漆层形貌，使用挂机数据具体分析软件下载对漆层不光滑度、金属材质晶粒面积大小实行数据具体分析。在占空篮球比分别为10%、20%、30%、40%和50%的前提下制作TiAlN 透明膜的形貌如同2 如图所示。综合上粉末区域划分更均匀的，清新可辨，结构设计紧密，大要素粉末特别近乎共同，如果没有大规格尺寸的跌岩，众多存在的一定鼓起的粉末。

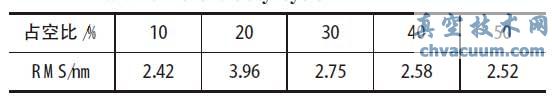

图2 各个占空比下制取的TiAlN 薄膜和珍珠棉漆层形貌 　　如下图如下图所示2b 如下图所示，当占空之比20%时，溥膜外层展现较凸显的粉色大粒子，顆粒直径粗壮且规划粗造性很差。对表1 中土样的粗造度值确定评测而定，占空之比20%时的粗造度为3.96nm，此其他土样外层大起大落太大，晶体的尺寸凸显降低了大约，均方粗造度变幻太大，范围内在2.42～2.75nm 中间。跟随占空比增长，粗造度出出现先增长后降低了大约的变化趋势，那是基于占空比增高时，带负电的大粒子受电场强度的歧视力增高，让大粒子不容许易到了基体外层，且在类似的周期公式内对基体的轰击周期得以增加，让溥膜外层的大粒子被轰击分解成或是变小，然而阴离子轰击基体外层所导致的部位不断升温也使表层外层的共价键得以外扩散，而能外层的大粒子也会减轻。 表1 不一样的占空比下TiAlN 薄膜和珍珠棉的表明凹凸不平度

　　2.2、占空对比分析膜厚的导致 　　主要采用Dektak 6M 型楼梯平台仪在在测量TiAlN 聚酰亚胺膜的厚度，测试方法定位精度为0.75 nm，在在测量結果如表2 图示。当占空比从10%增强到30%时，会按照脉宽偏压阻 　　源作业的功效推测，在其中一个电磁周期中，功率对靶材的功效周期越长，靶材分子活性氧越强，多的再生颗粒被溅投射来飞向基体，并对以及基性岩到基体上的分子做好轰击，使保护膜的高密度度多，晶体完善，一并保护膜的基性岩传输速度多，占空比是30%时，膜厚最多;随占空比的再次多，轰击保护膜外外表的再生颗粒电能过大，其散射治疗效果严重明显增强学习，从而对保护膜外外表上已基性岩分子的溅射的功效明显增强学习，从而导致保护膜料厚减少。 表2 有所不同占空比下制得的TiAlN 透气膜薄厚

　　2.3、占空核对溥膜密度的影响到 　　利用DUH-W201S-E 型納米毛边仪软件测试英文膜层的显微抗拉强度，软件测试英文承载能力为1000 mN，添加转速为70.6 mN/S，承载能力保持良好的时间为10 s，估测最终如表3 所显示。透明膜和珍珠棉抗拉强度受表皮缺欠、溶胶凝胶法的高密度性、晶体尽寸等印象太大。在其他占空比下光催化原理的透明膜和珍珠棉，其抗拉强度不同动态变化分析与表皮形貌和膜厚不同动态变化分析差不多。占空比的不断地，使从靶材溅投射的氧氧原子满足基表皮皮后仍有太大正能量，这低能氧氧原子借助发展迁徙合理补充到透明膜和珍珠棉内控的空位或缺欠中，能够提供透明膜和珍珠棉高密度度，落实措施晶体，然而使透明膜和珍珠棉抗拉强度不断地，当占空比值30%时透明膜和珍珠棉的抗拉强度极限，但依然不断地会使膜层表皮粗糟度不断地，膜厚印象，透明膜和珍珠棉抗拉强度受此印象呈减少动态变化分析。 表3 不相同占空比下制得的TiAlN 贴膜洛氏硬度

　　2.4、占空筛选复合膜耐的腐蚀性的影响 　　采用了动电势差电催化灼伤品台开展耐灼伤性能方面指标的测试仪，扫一扫拍摄电势差在±500 mV 直接，扫一扫拍摄时延为20 mV/min。从图3 和表4 可以知道，有所不同占空比下备制的塑料膜，灼伤电势差先扩大后缩小到，灼伤瞬时电压高溶解度先缩小到后扩大。占空之比10%时，灼伤瞬时电压高溶解度极限，这段时间灼伤时速是最高的;占空之比30%时，塑料膜的灼伤电势差是最高的，灼伤瞬时电压高溶解度面值最小，耐蚀性能方面最牛。这与塑料膜表皮产品质量有很多社会关系，当塑料膜表皮弄平、晶体尺寸大小平滑、致高溶解更高时，其耐灼伤性能方面指标最好;当塑料膜表皮冒出小粒状有机化合物时，小粒嵌在膜层中，使塑料膜晶体排斥面间冒出油隙，对塑料膜的连续式性影响到巨大，电催化灼伤材质将围着偏差处整体腐蚀塑料膜，并会突出到全塑料膜。

图3 有差异 占空比要求下备制TiAlN 透气膜的极化折线 表4 极化弧线的线型线性拟合可是

3、结论

　　从文中能够对有差异 占空比必要条件下磁控溅射TiAlN 保护膜的表明形貌、膜厚、抗拉强度与耐金属侵蚀性性等工作方面的讲解，做出了占空核查磁控溅射TiAlN 保护膜特性的不良影向。数据证明：根据占空比扩增，整体上上粉末分布范围较为更加均匀，型式非均质，大方面粉末相对高度比较敏感同样，少量都存在些许凸出的粉末，的表明越来越粗燥度展显现出出先扩增后大于的动向，在占空之比20%时达标明显值3.96 RMS/nm。当占空比从10%增高到30%时，保护膜的非均质度呈增高的动向，占空之比30%时，膜厚达标明显值878.7 nm，根据占空比的随时增高，保护膜厚薄相反有效削减。抗拉强度的变动向与的表明形貌和膜厚变动向同样，当占空之比30%时保护膜的抗拉强度明显值15.17 GPa，但随时扩增会使膜层的表明越来越粗燥度扩增，膜厚有效削减，保护膜抗拉强度受此不良影向呈下跌动向。根据占空比扩增，金属侵蚀性电势差先扩增后大于，金属侵蚀性瞬时交流电孔隙率先大于后扩增，占空之比10%时，金属侵蚀性瞬时交流电孔隙率明显，此情此景金属侵蚀性网络速度最慢，占空之比30%时，保护膜的金属侵蚀性电势差最多，金属侵蚀性瞬时交流电孔隙率超小，耐蚀本事超强。
