在不同的溅射气压下,采用连续磁控溅射制备了Fe/Si3N4多层膜,探讨了溅射气压对多层膜微波磁性的影响。研究发现,溅射气压影响着多层膜的沉积速率和微结构,在溅射铁子层时,Ar气流量控制在300sccm400sccm下,在溅射氮化硅子层时,氩气与氮气的流量控制在2∶1,总流量控制在320sccm时制备得到的多层膜具有最好的磁性能。

　　隐身术技巧要点基础框架中的一种是吸波产品,之前我国国内吸波产品在2GHz～4GHz 的底频下还来源于挥发比较弱的弱项,这规定了吸波产品的便用。对单面吸波产品来看,底频下吸波产品电磁能炉性能指标连接形态的研发表面:较高的磁导率实部是达到高挥发率的必不可少前提条件,而相应低的相对介电常数有益于于电磁能炉性能指标的连接。对纳米级带磁多层电路板膜的研发表面,其明显特征中的一种这就是在底频下具有着较高的磁导率,兼具统计波强挥发的成长性。　　 　　磁控溅射的运作压力常见不良作用着镀一层薄薄的膜基性岩频率和几层膜的组成部分与的机械性能,不一样溅射压力下,膜的基性岩频率不一样,组成部分与的机械性能是不一样。现阶段国内的关与溅射压力对几层膜微波加热永磁铁的探索还鲜有简讯。Wen 等人感觉在废金属/介电几层膜中或许有着着塑料再生颗粒震荡(Plasma resonance) 、接面塑料再生颗粒震荡、铁磁震荡和自旋波震荡。Camley 等人感觉在铁磁/ 非铁磁永磁铁几层膜中有着偶极场合体电路、变换合体电路作用。当非铁磁子层的板厚为十分的厚(20nm～200nm) 时,在铁磁子层间没得就直接的类变换合体电路,此刻两个铁磁子层内的进动自旋所产生了偶极场,该偶极场连通好不良作用到所有铁磁层内的自旋锻炼。 　　如上上述,被非磁块层分离法开的双层磁块层经过长条件的偶极场共同的功效。但当磁块层被相对薄(5A ～50A) 的非磁块层隔离开时,发生别的的共同的功效,此共同的功效可被数学试卷提出成膜外观自旋间的合理相互相互交换的功效。该相互相互交换的功效被认定来原于非磁块里边层中传导电流电子设备的自旋极化有时候一部分依赖性于非磁块层的板厚为。 　　在磁控溅射化学合成奈米三层膜铁子层时,主要包括直流电压磁控溅射,这篇文分析了主要包括有差异Ar 气2g流量时对镀制的三层膜的剩磁能的危害。镀制氮化硅子层时,主要包括了中频溅射Si 靶的一并通入N2 现象转成氮化硅,倘若N2 与运作空气Ar 的百分比将危害到氮化硅层的成分和型式,故此这篇文一并分析了溅射氮化硅子层时N2 与Ar 的百分比对剩磁奈米三层膜剩磁能的危害。

1、实验

1.1、原辅料 　　Fe 靶运用了长春一同应急物资总部售卖的工業纯铁,品种DT4-C;Si 靶运用了有色材料材料调查院掺铝Si 。溅射运转气态运用了河南京湘气态厂生產的高纯氩气和氦气,氩气色度99.99 %,氦气色度99.99 %。 1.2、检测整个过程 　　利用磁控溅射法来制得磁体納米两层膜,累计纺丝机制得的设备长为1 右图。

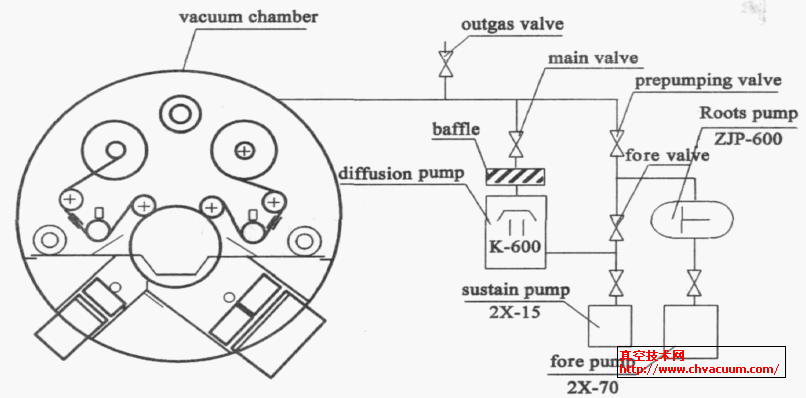

图1 　SC-SJ300 纺丝机玻璃镀膜机构造构造图 　　化学合成过程中 一下:抽真空环境体,使溅射室的真空环境体度到让。在铁磁靶靶位通入高纯氩气(99.99 %) ,在物质靶靶位通入反响有毒有害气体和高纯氩气的混后有毒有害气体。设制汽车电镀机的倒丝机进程、倒丝机段长度、溅射电压和溅射工率等汽车电镀产品参数,在软性基膜上汽车电镀。到所需要的纳米技术剩磁三层膜的周期数后,汽车电镀做完。 1.3、测试仪的方式 　　将镀制的很多层膜从底材贴膜上剥除,在研钵中抛光知道转变为粉末状原材料,如果和石蜡按肯定分配置比例例配置比例(毛重百分比计算4∶1) ,用塑模压成同轴样 。样板的电磁波参数值实用网咯矢量素材浅析仪考试获得。

3、结论

　　溅射空标准气压力的决定pet薄膜的形成沉积速率单位和微框架因此的决定三层膜的性能指标。对Fe/ Si3N4 溅射空标准气压力的深入分析认为: 　　(1) 镀制Fe 子层时,溅射汽压作用沉淀波特率,操控着Fe 层的的板厚为, Fe 子层的板厚为是而定Fe/ Si3N4 双层膜磁体能的个关键的原因, Fe 子层的板厚为操控在6nm火车站附近时双层膜的磁体能较高, Fe 子层的板厚为太薄,双层膜的磁体能陡然降低。 　　(2) 镀制Si3N4 子层时,溅射气压表危害着Si3N4 子层的微构成,N2 成分值低或值高均不便于四层膜的磁块能,Ar 与N2 的视频流量掌控在2∶1 付近,添加的Si3N4 子层使Fe 子层之中变成层间交叉耦合和大自然震动,增不小四层膜的微波加热磁块能。 　　(3) 在溅射铁子层时,Ar 气访问量管理在300sccm～400sccm 下,在溅射氮化硅子层时,氩气与惰性气体的访问量管理在2∶1 ,总访问量管理在320sccm 时准备实现的小高层膜兼有比较好的永久磁铁能。
