的使用磁控溅射法在石英石底材上分离纯化钼掺入被氧化锌pe膜。复印机扫描电镜没想到表述pe膜由晶粒度规模为40~ 80 nm 领域内的颗粒肥料框架, pe膜包括六方纤锌矿型框架且沿c 轴择优录用趋向发育。在不难发现光领域( 400~ 760 nm) 内各种pe膜的峰值光散射率已超90%。热解决回火工艺pe膜的光致放光( PL) 光谱分析仪表述, 热解决回火工艺解决对放光峰的地点有比较大危害, 近年来热解决回火工艺摄氏度的提高, 放光峰地点从380 nm 红移至400 nm 或从470 nm 红移至525 nm。不仅, 钼掺入对热解决回火工艺pe膜PL 光谱分析仪的強度危害比较大。你们我认为, pe膜中弊病渗透压的变现是出现放光峰红移的首要愿意, 研讨会了PL 谱中多种的不难发现光的放光新机制。 　　当做包括纤锌矿组成的N 型半导体素材素材象征着,在制冷下, 脱色锌的禁传输速率度约为3.37 eV 和包括比比较大的的激子整合能为60 meV, 其nm组成的夜光功能基本在短波光电子集成电路芯片研究方向的应用已出现大家长度特别关注。脱色锌当做夜光素材以有近个新世纪的历史时间, 其达到3.2 eV 的太阳光的紫外线夜叶是大家已然熟识的, 但这对于带间的隐约可以说荧光的夜光规则尚没盖棺定论。一般氧空位、锌空位、氧错乱、不溶物阳离子都可以建成隐约可以说光射的和好服务管理中心, 而好察到紫光、蓝光、绿光, 黄橙光射。显然这么多隐约可以说光射与各和好服务管理中心的有关近年来仍会有比比较大的热议。 　　在阳极氧化物反应反应反应的锌晶状体中, 以替位模式加入适量的好价钱的钼阴离子优于于底价的夹杂氧分子核( 如铝氧分子核等) , 将更猛烈地反应身上的氧分子核的電子分布区, 并以此导致晶格的变现,以此或许在阳极氧化物反应反应反应的锌的禁带中获取未命名的能级, 反应阳极氧化物反应反应反应的锌的会亮使用特性方面。涡流工艺网(//crazyaunt.cn/)看作这要有在實驗上对钼夹杂阳极氧化物反应反应反应的锌pet透气膜的会亮使用特性方面能够测试英文研究分析方法, 以此具体研究分析钼夹杂对阳极氧化物反应反应反应的锌会亮使用特性方面的反应。从文中在空调温度下能够磁控溅射工艺在石英晶体衬底上备制的不同钼浓度夹杂阳极氧化物反应反应反应的锌pet透气膜。研究分析钼夹杂对ZnO pet透气膜的微形式和光学玻璃使用特性方面的反应, 并对热处理ZnO pet透气膜的光致会亮谱( PL)能够了完整的专题讨论。

　　在室温下采用射频磁控溅射在石英衬底上制备了钼掺杂氧化锌薄膜。首先, 将ZnO( 纯度99.99% )和MoO₃ ( 纯度99.99%) 粉末以五种不同的配比混合、烧结制备成不同Mo 组分掺杂的ZnO 靶材, 五个靶中MoO3 的质量分数分别为0% , 1%, 2%, 3% 和4% 。其次, 利用磁控溅射仪制备一系列不同Mo 组分的ZnO 薄膜, 制备条件如下: 本底真空度为8×10^-4 Pa, 溅射氩气压为0.7 Pa, 射频溅射能量密度为1.8W/ cm², 镀膜时间为60 min。最后对所制备薄膜进行一系列表征: 使用压力表面轮廓仪( XP-1, Ambios)进行膜厚度测量; 使用扫描电子显微镜( SEM) 和能量色散X 射线探测器( EDX, Hitachi S-4800) 检测薄膜表面形貌和成分; 使用X 射线衍射( XRD) 仪分析薄膜的微观结构; 使用双光束分光光度计(UV-2550,Shimadzu) 测量薄膜的透射率; 使用荧光光谱仪( H-itachi F-4500) 测定薄膜的PL 谱。

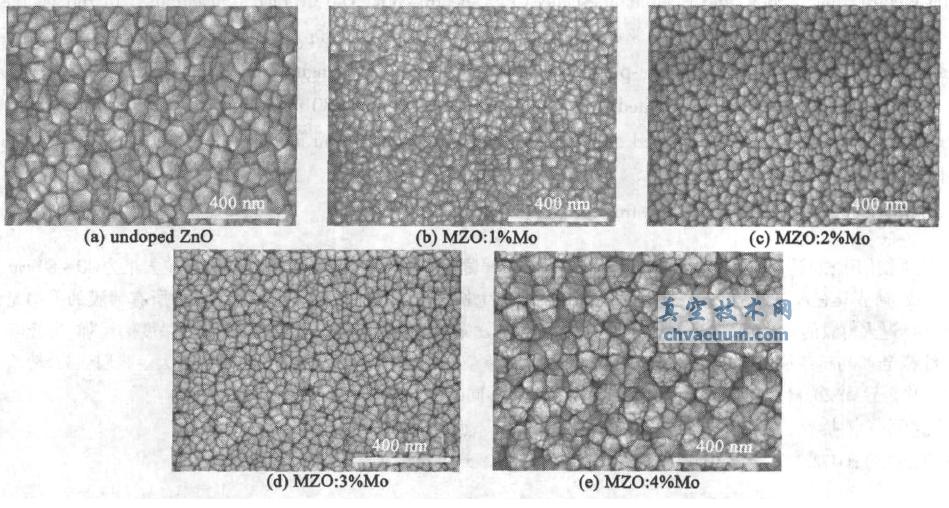

图1 MZO 透明膜的SEM 图 　　操作磁控溅射法在熔融石英底材上制取了钼夹杂着腐蚀锌保护膜。SEM 和XRD 可是反映, 保护膜微机构和晶粒度长度相关性受钼夹杂着的影向。所有保护膜对光的均匀互动交流率较高。ZnO 保护膜的PL 谱反映, 伴随着降温温度表的增大, 夜光峰地理位置从380 nm 红移至400 nm 或从470 nm 红移至525 nm。钼夹杂着相关性影向PL 谱力度。以为保护膜中问题渗透压的的变化是造成的夜光峰红移的主要是愿意。400 和525 nm 多个主夜光峰应分别是归互称电子器件从导送进VZn和Oi问题的跃迁。
