朋友们的日常工作中使用AutoCAD的时候一定用过“对象捕捉”功能，这个功能能帮了大家不少忙。可是有的时候在图纸上很小的空间分布了多个点，要想每一次移动鼠标都能够捕捉到你需要的那个点，可真是一件麻烦事。有没有什么好的办法呢？让我们用CAL命令来试一下。



对象捕捉

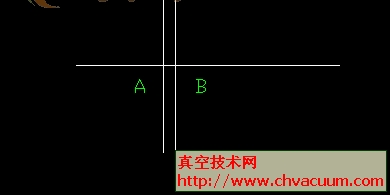

　　如图是，图下的A、B两垂直线交点相差较近，公司都想必须坚持A点为圆心做这个回转半径为5的圆，常人公司都便用的的办法是便用“F3”键打开文档构造函数获取机器安全教案小班的用键盘获取A点，并且有的时候键盘不大的晃动会让台式机误把B点用作获取的构造函数，出了错就只好撤销了重改。这个次，让公司都换一款的办法： 　　在操作命令提示符行输人“CAL”，回车，操作命令提示符行现示以下几点: 　　>> 形容式: a=int (这个int为intersection[相互点]的简写) 　　>> 考虑图元应用在 INT 捕到: 　　不一定键盘展现为小方块的外形，在如图甲所示的区域键盘弹窗抓点(但如果两个方面区域太近易于辩认能致用键盘中键拖动空间图形):

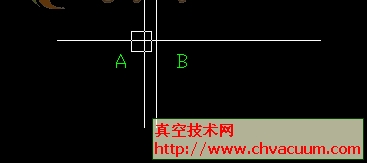

选择图元用于 INT 捕捉

　　这样的话我们大家就都把点A——坐标系(33.2131 14.0151 0.0)设定为平台因变量a。 　　搜索画弧下令“C”，回车，下令行下面: 　　CIRCLE 自定义圆的圆心或 [二点(3P)/两种(2P)/相切、相切、弧长(T)]: 'cal (这个填写CAL强制性前边不能忘啦加单引号) 　　>> 表现式: a 　　(33.2131 14.0151 0.0) 　　其他圆的圆的半径或 [直劲(D)] <5.0000>: 5 　　作圆期间结束:

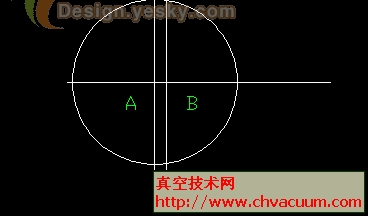

画圆过程完成

　　如若在小空间内诞生几个要有隔三差五抓拍食用的近点，本仙女提醒朋友试试看用了类似这些方式方法，推后食用CALftp指令判定后来要食用的点男朋友，在后来的制图过程中中用了“'cal”(也不要不自觉忘记单引号哦)ftp指令读取全局变量，会比较简单方便的预防了抓点错识，也不算磨刀不误砍柴工吧:) 　　最常见的端点、读取点、平行点、中点、圆心点之类的的捕到系统命令均为其用英语关键词的前5个空格符:ENDPOINT、INSERT、INTERSECTION、MIDPOINT、CENTER、NEAREST、NODE、QUADRANT、PERPENDICULAR、TANGENT，用户能能自身试试看用到。
