在真空灭弧室中,波纹管焊接在动导电杆的外部和动端盖板的内口,在真空开关进行分闸或合闸动作时,压缩或复原,起密封作用,它决定着灭弧室的机械寿命。

1、真空灭弧室用波纹管的选择的依据

1.1、波纹管的内外径的选择

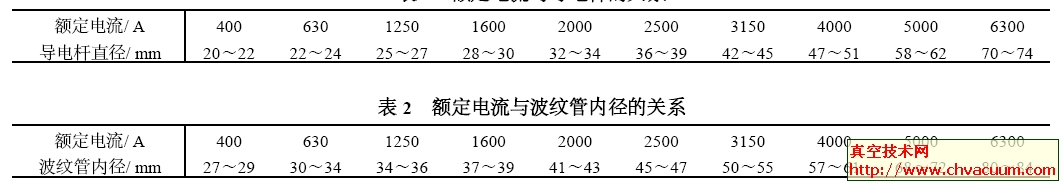

         波纹管的内径受动导电杆粗细和导向套的限制。通常导向套紧套着动导电杆,其壁厚只有3～5mm ,波纹管内径与导向套外径之间有1～2 mm 的间隙,以防止摩擦,所以,波纹管的内径受动导电杆粗细的制约,而导电杆的粗细又受真空灭弧室额定电流大小的限制,因此,归根结底波纹管的内径受真空灭弧室额定电流大小的限制。额定电流与导电杆的关系见表1 ,因此,额定电流与波纹管内径的关系见表2 。

表1 　稳定直流电压与导电杆的感情



       大部分的说,导电夹长, 则动导电杆的厚度可以选择的小点,导电夹短,则动导电杆的厚度可以选择的大点,12 kV 的正空灭弧室选的小点,4015 kV 的正空灭弧室选的大点,热电荷转移大环境差的更该选大点(独特是固封极柱式灭弧室) 。          纹线管的外径受负压灭弧室内外径和工频、冲击试验击穿电压的约束。针就12kV 的灭弧室,其外径应距瓷壳公称直径6～9 mm;针就4015 kV 的灭弧室,其外径应距瓷壳18～22 mm , 除此之外还得 需留纹线管保养罩的地址。         选定的波浪管公称直径、外径、波厚、波距肩负着量同JB/T6169 五金波浪分液漏斗如下的公称直径、外径及波厚、波距一致,以便于采买。

1.2、波纹管的壁厚

         气泡管的焊接钢管焊接钢管管壁常见为0.14～0.18 mm ,焊接钢管焊接钢管管壁的公差为±10 % ,直劲大的气泡管选购焊接钢管焊接钢管管壁大的气泡管,直劲小的气泡管选购焊接钢管焊接钢管管壁小的气泡管。

1.3、波纹管的节数

         内、外径及波厚、波距确定之后,波纹管的节数就决定了波纹管的寿命。如果选择的是JB/ T6169中的波纹管, 可根据波纹管的内径、外径、材质、波厚、波距,查出单波压缩量,根据单波压缩量和节数确定允许压缩量(允许压缩量= 单波压缩量×节数) ,再根据实际压缩量(灭弧室的开距) 和允许压缩量算出压缩百分数(压缩百分数= 实际压缩量/允许压缩量×100 %) ;实际耐压力(一个大气压) 和允许耐压力算出耐压力百分数(耐压力百分数= 实际耐压力/ 允许耐压力×100 %) 。允许压缩量百分数与允许耐压力百分数的连线和寿命次数的交点,得到波纹管的预测使用寿命,见图1 。如果不是选用JB/T6169 中的波纹管,则要算出允许压缩量和允许耐压力,再算出压缩百分数和耐压力百分数,根据图1 ,得到波纹管的预测使用寿命。

        波浪纹管的同意收缩量和同意抗压力的算出相应:单波同意收缩量 :

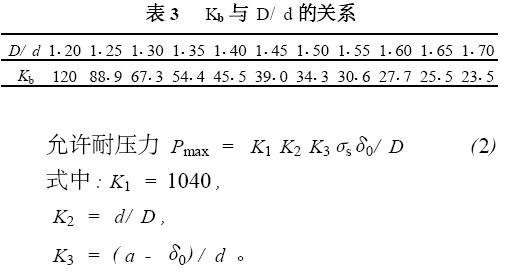

          当中: Ka = 根号下( a- δ0)/d , 式中, a 为波厚,δ0为水纹管的焊接钢管壁厚, d 为水纹管的內径,σs 为不锈钢304装饰管的妥协極限,600 N/ mm , D 为水纹管的外径, E 为不锈钢304装饰管水纹管的延展能力模量,为202000 N/ mm。Kb 是与D/ d 有关的信息的常数,见表3 。
