在简述某复合材料在空间领域的应用事例之后，指出改进真空气密性能的必要性。在归纳热固性树脂基复合材料真空气密性问题的特点之后，提出要使复合材料构件在真空度小于10^-3Pa 等空间环境条件下漏率小于10^-10 Pa.m³/s、总质量损失小于1.00%、可凝挥发物小于0.10%，应从设计、制造和使用的各个环节采取系统性的措施。随后从材料选择、结构设计、工艺路线设计、工艺方法选择、工艺控制措施、包装、运输、贮存、使用和维护方面，共计介绍了数十条可提升真空气密性能的技术措施，并通过实例验证了技术措施的有效性。

　　时间推移科学课技木的发展进步，体现了质轻、高防、可灵活性高制作能力的pp的原资料在南航航空工业、防具技能、医疗设备、体育健康、配送等共建层面达到了越变越宽泛的技术应运。可是，象某些的原资料那样，pp的原资料也体现了一系列较为欠缺却要已经可以重视的的能力，一直某些能力恐怕还在难治影响力零件的常规应运。随后，涡流度水密性功能力不低于不锈钢资料、铝等废金属的原资料的某环氧树脂基pp的原资料技术应运在正轨航空工业器上时，在3~4 K低溫、高涡流度并有共价键氧、智能福射、紫外线辐照、冷热交替交变、魂晶相撞等的场景余地场景颁再次发生的一座很小放气和漏气造都是提高度的再次发生变化，因此因起整体航空工业器活动正轨和恣态的再次发生变化，酿都是大的意外。其实上，较技术应运场景条件不近人情的场景余地层面，pp的原资料涡流度水密性性性话题的事列在某些层面中也是老是再次发生，仅仅后果的程度轻一系列而己，故而关键的绘制完善的原资料涡流度水密性功能力的研究探讨。

　　据真空技术网(//crazyaunt.cn/)提供的资料，真空气密性问题主要包括材料的放气和漏气两大类，放、漏气的合格指标因具体使用要求而不同。放气是由于真空条件下材料发生蒸发、升华、反应和降解造成，在地面上时衡量指标主要为出气速率、出气量及出气成份，在空间领域时则为质量损失和可凝挥发份。漏气即为构件各零部件发生的气体泄漏，衡量指标主要为个别部件漏率或总漏率。通常，空间复合材料的真空气密性能指标为： 在真空度小于10^-3 Pa 等空间环境条件下，漏率小于10^-10 Pa.m³/ s、总质量损失小于1.00% 、可凝挥发物小于0.10%。为了提升复合材料的真空气密性能，降低放气率、漏气率及其带来的不良影响，业内人士进行了多年的研究和探索。由于不同材料的真空气密机理、影响因素和改进措施均差异较大，限于篇幅，本文仅以空间用热固性树脂基复合材料构件为研究对象，系统性地介绍可提升其真空气密性能的技术措施。

1、复合材料真空气密性问题的特点

　　运用面积丰富的热固性硅胶粘合剂基组合用料以基体硅胶粘合剂和促进玻璃纤维居多要原材料，按一些 方法做成型后，经固定化学交联作用后组成的高比强高比模钢结构框架，其蒸空密封性性原因含有下面特质： 　　(1) 蒸空度系统氛围与钢建筑构件的放、漏气左右之间反应。蒸空度系统会激化建筑材料放、漏气的频率和量，漏、放气也会反应蒸空度系统氛围的有，但是放气也可以是焊接钢管壁厚将要发生流出的先兆。 　　(2) 漏放气原因遭受自我建材和格局、生产方法和便用生态的丰富不良影响，变得愈来愈复杂化。即便 是同样建材，在格局、生产方法和便用生态有差异 时，有差异 钢结构框架虽然其他钢结构框架的有差异 局部的真空箱密封性性能方面也会有差异 。 　　(3) 支座排出的气态有物理吸附解溶气态、石油醚易挥发物气态、响应气态和老化试验光降解气态八类，组分收录H2O、CO、CH4、H2、CO2 等和另外分太低子产品，在当中H2O的占比总共。放气存有于支座生存期期间的有差异于一阶段并且以有差异于浪潮衰变和跌涨，环境承载力上看，质毁损会在需要先决条件下时刻间渐趋饱和点，未被收集整理的可凝易挥发物物也易造器材影响。 　　(4) 混凝土构件实物更容易形成孔隙率、松软、纹裂和参杂等问题，问题处易得生废气泄露。突然，还容易自然环境因素影响而引发冷漏、超漏的时候。 　　蒸空密封性性疑问的较为复杂，导致多元化的技巧的安全措施难易完全开展化解。基于实践经验和有关系参考文献，三维范围复合型原料的蒸空密封性的的性能，是需要从来设计制作、打造和安全使用的很多部分选用的安全措施开展软件结缔组织疾病地的提升。一般性，在运用到正式宣布厂品前，要场地实测其吸气数据资料，从严检漏,决定其蒸空密封性的的性能有没拥有来设计制作耍求，运用到三维范围各个领域前还会经很多次地面磁砖模拟训练做实验的时候查证和三维范围航行考验。

2、真空气密性能的提升技术

　　的提升技巧预防措施措施基本概念放气和漏气的再次发生机制，穿过商品设计方案的、生产设备设计方案的到在使用保障的一整块步骤，可预防措施或减轻pp原料结构’的真空箱密封性性现象。 2.1、货品设计 　　客观性的上，都没有或然真空室箱低密度的食材，定制应当以满足需要采用符合要求为标准的，将真空室箱水密性功能技术指标控制在适当合理的区间。往往，包括食材组织体制的选择和结构方案定制。 2.1.1、原料体系中的确定 　　复合型用料的原用料含盖基体硅粘胶合剂、增強学习弹性黏胶仟维板、人工湿地规整填料、分散剂和粘胶剂等。较常用的基体硅粘胶合剂有不达到饱和状态聚氨酯、环氧防锈漆、酚醛、双马来酰亚胺、聚酰亚胺等，增強学习弹性黏胶仟维板有夹丝钢化玻璃弹性黏胶仟维板、碳弹性黏胶仟维板、芳纶弹性黏胶仟维板、玄武门岩弹性黏胶仟维板、PBO弹性黏胶仟维板等，人工湿地规整填料有夹丝钢化玻璃微珠、铝粉、醋酸钙、二塑炼钼、钛酸钡等，分散剂有偶联剂、消泡剂等，粘胶剂则可分为生产、三聚氰胺树脂两种类。的选择时应当要留意下述几点钟。 　　(1) 硅橡胶标准安全标准安全装修标准其中包含硅橡胶、凝固剂和带来剂等，的选择时应当准备： 一类是先行的选择无液体硅橡胶标准安全标准安全装修标准，缩短液体的的影响; 二硅橡胶标准安全标准安全装修标准应具备较低的凝固点，益于废气的除掉; 三是硅橡胶标准安全标准安全装修标准凝固类型的取决于加强汇聚类,可成型更大药剂学键能的高度密集计算团伙式设备构造，较少制成小团伙式废气有机物，较少残余物活力氧官能团; 四是硅橡胶标准安全标准安全装修标准及凝固物应具较低的吸汗量; 五是凝固后的硅橡胶团伙式链上活力氧官能团应较少，较难立即时有发生药剂学发应; 六是硅橡胶注射成型体应具备较佳的韧劲，以缩短制作品扭曲或玻纤页面应力应变伤害，开裂拉伸应变率常以5% 上为宜。据关于制作品的选择数据，氰酸酯硅橡胶和热可塑性硅橡胶的机械泵密封性耐热性相对比较依赖于通用的酚醛、光敏树脂、不趋于稳定聚脂等类硅橡胶。 　　(2) 强化人造氯纶由人造氯纶的的外层是较易得生气休溶解、做好渗透和泄露的地域，取舍的时候重视： 五是应多取舍侵及性好、低TEX 数、高模量、口径较粗、线热膨胀比率低的短切人造氯纶、连续不断双向无捻或低捻人造氯纶和它的厚度较薄的机织物; 二人造氯纶的外层的太多沉渣或缺点应特别更容易快速清洗，且快速清洗后特别更容易与活力性大分子产生不起作用;三是应通过好的习惯对人造氯纶做好的外层外理，以获得了强而韧的对话框层，以下降其他周围环境下对话框伤害带来了的影向; 四是人造氯纶应包括和环氧树脂相快要的脱落张拉率，以下降的原产品各不相同步扭曲时对话框的丢失。据相关经验，夹层玻璃人造氯纶强化的黏结的原产品抽真空水密性性对比最佳。 　　(3) 生物骨料生物骨料的适用可以钢结构材料构件领取平展滑润的表层层。的选择时，应考虑生物骨料的看上去大小、含有百分比、表层层几丁质酶及在环氧树脂风险管理体系中的散落性，重要性的时候发达行表层层治理 。 　　(4) 隔离剂合适的隔离剂的适用可改变不饱和不饱和硅胶粘合剂胶液的制作冲压工艺，还可升高建筑支座的低密度能力。这是正因为： 偶联剂的氧分子组成部分链两端可差别与合成弹性纤维材料和不饱和不饱和硅胶粘合剂发生化学上反应迟钝迟钝,才能升高合成弹性纤维材料和不饱和不饱和硅胶粘合剂氧分子组成部分左右融合力，变少内组成部分分块偏差; 消泡剂可快捷消掉胶液中的泡沫并调控新泡沫的生成，才能变少建筑支座内孔偏差的尽寸和用量。取舍时，应考虑隔离剂与不饱和不饱和硅胶粘合剂、合成弹性纤维材料间的反应迟钝迟钝活性酶，试述给建筑支座能力面临的损害。

　　(5) 胶粘剂用于零部件之间的胶接装配。应尽量选择剪切强度高、韧性好、工艺性好、无气体固化产物、胶层真空出气率低的胶粘剂，并通过合适的表面处理和涂覆工艺获得致密的胶层。例如，某型号舰用部件采用多个金属与复合材料构件胶接的结构，选用某国产双组份胶粘剂，采用分次涂胶和除气工艺，胶接后胶层的氦气漏率小于2.0 ×10^-8 Pa.m³/s。

2.1.2、设备构造设定 　　装修制定时该综合性决定载重状态、原材料耐热性、区域环境、工艺装修制定手法、运输车怎么安装、产品检验测验、维修、平均寿命、安全性高应用工作状况、投入等影响因素，既做到具体构件能安全性高信得过安全性高应用，又行激发其轻质隔墙板、堆物攻、可装修制定的优势与劣势。在图形构成装修制定的方面，要相当准备以內这些点： 　　(1)避开展现管厚过薄和软硬不一致性的设计构思制作。不一致设备构造易会引发能力，从而影响簿壁面会引发裂口或使部位裂口加密成漏孔，而有设计构思制作时越来越要注意设备构造性状和紧密配合寸尺是适度。基本上管厚不了高于1 mm，簿壁面连接词处圆弧宜少于2.5 mm，软硬波动为宜少于50%。 　　(2)杜绝在厚度方往前的开发有通孔。通孔的的开发损毁了原附面层的全版，要有使用此外的封口策略做好封口，这将不断增加附面层漏气的危险 。的开发通孔时,还应需注意通孔造型、的尺寸、边距、边距等技术参数的的开发,制止孔壁和较近出来神经损伤而造成漏孔。 　　(3)应适当做好做好筋/ 肋。在管壁较薄、不均衡、表皮积太大且承受压力载重太大时，做好筋/肋可延长结构类型的比较稳定义，增多地应力、磨损和受损，从而降低边界条件漏气的风险存在。筋/ 肋应之外形矮、数多、不集中均衡、顶部处倒倒圆角分层为宜。常见，分层倒圆角应以上R1。 　　(4) 压铸模成品面上要设置有适量出膜斜度。对凝固做收缩大、外观缜密、成品外观上较小且补洞带来不便的组件，适量斜度可减轻出膜等级，缩减成品外观上的发生形变和磨损，以免因磨损而带来固体液化气泄漏。常见，出膜斜度还应不低于0.5℃。 　　(5) 预埋件嵌件的层次性要。嵌件可提高自己结构件的外形尺寸安全性和某一耐磨性，还可给物理拼接供给便宜,但其融合接口处易发生扯力受到破坏、等级甚至于惯穿性漏孔。以求，开发时需的选择好的的材质，进行的面上进行处理，并保护嵌件的面上享有非常层厚的包覆的原原材料层。常，的原原材料层层厚应及以上嵌件长度的3/4，或保护在1.5 mm 厚及以上。 2.2、生产工艺方案 　　指在追求的生育高速度下为营造出良好率產品而采取相应的低价格技术、形式和操纵细则，大概包函新形式路线图的设定、新形式技术的选和新形式操纵细则。设定时，应必需选空间结构设计的特征一体机化的新设定细则并且多种不同新形式符合后建成的新新形式。新设定促使素材、空间结构设计改进后的结构’与此同时体现了高耐腐蚀性、多的特征和高稳定准确性。新新形式则体现了低价格、高效益率的特征，可不适应数百名程序化生育的还要。 2.2.1、加工制作工艺 自驾线路的的设计 　　应将各繁琐流程分配有效、密集，以便于期间空气的立刻来排除，制止繁琐流程间隔事件事件延长，以增多空气过滤及剩余化学式发应的发现，抓实的产品的生产加工期间可控硅调光。 2.2.2、加工过程方法步骤的会选择 　　涉及考虑什么可减轻组件出现泡孔、分段、内裂弊病，环境污染和受损，以求应对组件引发渗漏的成型。、凝固后、机处理、胶接和面上涂膜等施工工艺工艺。 　　(1) 生产。生产技术应最优会选择人造纤维材料大小占比较低、有有效生产。负担的生产技术方案，比如RTM 生产。、人造纤维材料绕线生产。、铺层生产。、模压生产。等。生产。时要尽量防范防范带到其他其他气体，对已裹入生产。图片中的其他其他气体，要在有效的环节有效排出。 　　(2) 应用流程应原则挑选那么可抽真空度泵除气及均加入的外链经济压力的应用流程，如： 模压、液压多路阀釜、热压罐或者抽真空度泵应用等。 　　(3) 机工作工序所用的有車削、切槽、铣切、镗削、轴类、镜面抛光、水切割工作等方式，应最优选定形态安稳、精工作特性强的车床设备，可以保障工作中轴类的安全的，避开从而造成设备问题，给蒸空气密性特性创造危险源。 　　(4) 胶接新工艺是指粘胶剂确定及复验、预自动转配、表层加工操作、胶接自动转配、固化型和消除修整等繁琐流程网站内容。应先期确定放气率低的高分子粘胶剂，用于胶接和机对接的混杂对接机制，并有环镜设定、表层加工操作、脱泡设定机制。 　　(5) 外观铝层惯用的有模内铝层、液相沉淀、车漆喷漆、燃烧的火焰喷漆等型号，应当选用择放气率低的铝层,有外观正确处理和铝层保护的保持质量保证措施。 2.2.3、生产工艺调控设备的装修设计 　　指方便进行成型模样、凝固后、机生产制作、胶接、表层等制造厂工作中的工步运作性能指标图，以减少孔隙率、夹杂着、分层次、波浪纹等分类障碍，逃避给零件的水密性的安全引发安全隐患或诱发零件破碎转变成信息泄露，而应要注意的运作细节处和应通过采取的控制监督控制。 2.2.3.1、而成加工制作工艺 控住工作 　　(1) 情况的管理收录对情况温差、相应室内温度湿度、无尘间度、阳光照射、透风等运作的管理。想要实行情况管理的流程有预浸料加工、增多、胶接等。使用管理可降低对空气、湿气和焊接烟尘的粘附，逃避建筑构件内生成缝隙、开裂和参杂。似的以温差15~ 25 ℃ 、相应室内温度湿度[60%、无尘间度105 级、有进排烟管道提升装置并可通风换气为宜。 　　(2) 外面清理指关键在于加强与硅胶粘合剂直接的黏结力，缩减结构件室内造成细化而采取的氯纶、隔热层和嵌件外面清理。重要的办法有： 难以清理、刻蚀、脱色、接枝等氯纶清理，并且 喷砂、磷酸阳极化、化学上清理、电晕清理等嵌件和隔热层的清理。使用中应主意清理的办法与木头材质结构类型的适配，应把控好清工院艺主要参数。 　　(3) 预浸料生产有无纬布、预浸编织物和预混料的生产。生产时要控住好展纱大小、纤维棉涨力、硅橡胶胶用户粘度、浸渍时等流程主要参数，可以保障预浸料的硅橡胶胶占比评价标准高于35%，挥发掉份评价标准高于5% 。存放时要加强填料密封，预防树脂吸附过重的生态环境乙炔气和所需的水分。 　　(4) 熔融进程中：胶液调制调制后，可体现了抽正空10 min 上面的或加0.5% ~ 1.5% 消泡剂，以除掉光敏光敏树脂胶胶液中的小气泡。RTM 熔融选择机械设备制造或人工编的玩法熔融仟维预熔融体时，必须禁止仟维的非常严重钢筋焊接和协调一致堆积，的情況，应在仟维束/ 层相互间留出的合适孔洞也可以增长打开型的加强体层，并应当使仟维的导向与光敏光敏树脂胶的汇入雷同。根据不会有异常供压，在肌内注射液体进程中中,可配合便用肌内注射液体压强和抽正空方法手段、设定引管网、降低光敏光敏树脂胶黏度、调长浸渍时刻来切实保障仟维侵润性主气体除掉的功能。盘圈熔融湿法盘圈时使用纱片宽、盘圈效率、盘圈张度、胶槽中胶液密度计算公式和长度等的把控好来领取高密度的包装材料，干法盘圈时则首要对熔融温暖和压强性能参数去把控好，当体现了干法铺层和湿法盘圈相配合的混杂工艺设备时先特别对熔融厚薄去把控好,这个必要时还应体现了分次盘圈。 　　铺层制作制作时，应不要合成氯纶大目标方向与高度大目标方向垂直，避免合成氯纶皱折和架桥，这个必要时可经由抽高压气预压、碾死等手段是排除出裹入的甲烷气体，使铺层整齐、服帖。若有生活条件，肩负着将主要采用算起机保持的全自动铺层技术水平重复使用以往的diy手工铺层，提生铺层质举例安全性。 　　模压定型抛开把控好好室内温度和气压这两个最主要生产的技术性能指标，还应把控好好货位的点火、装料、进气等操作的小细节，信心好加氧指征，使货位在凝胶的作用前尽会地填满大部分模腔并排出去货位中的相转移催化剂其他空气、大气及反应迟钝其他空气。一条件时需引出迅雷在线的检测和气压自主军备的技术增进对模压过程中的监测器和把控好工作力度。

　　内部阻挡层的铺设指在缠绕、铺层等成型过程中，在指定部位的结构内部铺设低渗透率的阻挡层来提高壁面的真空气密性。常用的阻挡层有：聚酰亚胺、尼龙、涤纶、赛纶、聚乙烯、聚碳酸酯薄膜(各材料的氦气漏率数据如表1 所示) 以及金属箔片，也有采用在涤纶表面镀金属膜或在金属基底上沉积TiN 或BN 薄膜的方法制取的复合型阻挡层,还有将细至纳米级的大理石、尼龙或铝等粉末调入树脂的方式在内部某处形成的致密层。铺设前应对阻挡层材料进行表面处理。

表1 各项相关材料的氦气漏率

　　(5) 黏胶纤维比热容分量指标图的把控 　　机械泵的环境下，弹性玻璃钎维的放气率不超树酯浇铸体的放气率，但弹性玻璃钎维体型大小计算分量越高，混合建筑材料就越可能性就会制造酥松、分层现象和裂开问题，漏气的可能性就会性也就越大。跟据的经验，弹性玻璃钎维体型大小计算分量把控好在50% ~ 65% 时可比较好地要兼具到机械泵密封性功效和结构力学功效。 　　(6) 出模剂的印象 　　有内、外起模剂之分，最主要有硬脂酸锌、镁、铝等彩石盐甚至过氯氯丁二烯、聚氯丁二烯醇、石蜡、乙酸仟维素、硅酯、硅油等。在用到应该要尽可能的尽量少用硅类起模剂，防范颇为渗透到里面食品而引致波浪纹。而对于起模后农药残留在食品表明上的起模剂层应实现表明上打磨、抛光和相转移催化剂洗掉等方案除去。 2.2.3.2、干固工艺设备设定安全措施 　　指进行对环境温度、各种压力、相比真空体度等参数指标的控住，使聚酯树脂做到特殊要求的凝固后情况。 　　(1) 湿度关键指对上下温效率还有隔热周期的技术参数掌握。一般 ，以合金模具湿度起算，将上下温效率制在0.3~ 1.5 ℃/min，太快或有点慢均易产生硅橡胶作用不匀称、导致气泡祛除不绝、产生固定剪切力也导致分散和开裂缺陷报告。另，生产设备应具有着充分的精密度较，湿度价格波动度面积不多过 1 ℃ ，炉内的温差应面积不多过2 ℃ 。 　　(2) 压为常见指对生降压传送速度、保压時间、压为程度等主要参数和后供压时应的调整，中间后供压时应应要予相当的注意事项。后供压提早，易会产生树脂胶材料胶材料过量泄露，会产生内外部缺胶和酥松; 后供压过迟，压为无从使环节凝露的树脂胶材料胶材料流动量，易会产生内外部纹裂、酥松和缝隙。基本上,后供压时应的选出方案为： 模压技术为树脂胶材料胶材料逐渐拉丝机已然，热压罐或液压机釜技术可在溫度( 由DSC 或DDA 测定方法的凝露溫度) 显示灯来判别，又或者据树脂胶材料胶材料固体溶解谱线选出在固体巨烈会产生先前。 　　(3) 相较机械泵体泵度指机械泵体泵袋里气态阻力与下垫面压直接的差值，其系统论极根为- 0.1 MPa，在凝固方法最常和湿度、阻力性能联动抑制。抽机械泵体泵可压实系数机械泵体泵袋内未凝固的制作品，也可抽除袋内的液体气态、过滤或裹入气态、生理反应带来的气态。相较机械泵体泵度应选择气态溶解谱线调节。一般来说，B 价段湿度前宜为- 0.080~ - 0.060 MPa，C 价段加全压前宜高于-0.097MPa，凝胶的作用湿度后宜超出- 0.080MPa。 　　(4) 进口涡流袋的加工开发加工开发时可经过恰当不断增强透风毡层和和和气气气门嘴數量统计来加快抽进口涡流目的。毡层板材的厚度和和和气气气门嘴數量统计以保障袋内混合气体选取文件目录的通畅，并使正反风压完成夯实袋内金属毛胚房为宜，杜绝结构件外部构成间隙和分散。据经历，在塑胶模具上投放气门嘴怎么安装孔，在金属毛胚房单单从表面双螺旋绕线绳形毡层，可不断增强抽进口涡流目的。 　　(5) 新代数控车床常指将成型后的毛培能够 系数煮沸来削除内部管理剪切力并提高自己聚酯树脂反映度的具体方法。进行处理时先防止出现体温的急升急降，且炉内气温差异不要低于3 ℃ 。 　　(6) 干固度指硅橡胶的干固的想法地步。干固舒服的熬过去低，较多的的残留物几丁质酶基团将朝后续的想法中增大组件的放气率，并大幅度增大管厚信息泄露的危险 。干固舒服的熬过去高，化学交联的硅橡胶将更早進入受损时候，应用使用期限因为而大幅度减少。大多数，干固度宜管控在90%~95%。 　　(7) 孔喉率指结构’的内部的孔喉总含水量。孔喉因废气吸附、不起作用及萃取剂废气解决不都产生，可确认摄像头监控环保设备对废气解决的过程 确定在线播放污染监测，也可确认调节器营造技艺技术指标减小其含水量。结构’中孔喉的数目、各个需用彩超波、x射线等高质量查重方式方法确定明确判别，也可确认光学显微镜法量试验，还可确认试验相对密度、不饱和树脂含水量、食物纤维比热容含水量等数据源来换算出孔喉含水量。平常，孔喉率应在2%以上。 2.2.3.3、机生产制作加工控住控制方法 　　手工加工应当操控好以內好多个这方面，以免变成环境破坏和直接损伤。 　　(1) 决定导电性好的硬朗无定形碳物数控刀具上的使用机制造，如聚晶金刚石刀。必要的时还应灵活运用易挥发性好的充分萃取剂使用冷却水。 　　(2) 指定适于的制作工艺产品参数，如进给量、速比等。进给量宜管理在0.05- 0.15 mm，速比管理在200r/min 不低于，精铣时则应管理在400 r/min 不低于。 　　(3) 做到位或许保护具体措施，以免挤压伤和生态破坏。如： 打孔时，应在激光加工表皮垫一片或许保护板，以免孔边侧分段或干裂; 装运和运送时，运用美观氟塑料塑料编织袋邮包，装包装箱箱输送。 　　(4) 使加工工艺后外从表面体现了不错的外从表面不光滑度，增大对外部界气态的树脂吸附意识。常见Ra<3.2 um。 　　(5) 工艺时中应该用除尘设备吸风装制及时性吸收粉层和放置冷却液空气。 2.2.3.4、胶接制作工艺控住的具体措施 　　据涡流能力网(//crazyaunt.cn/)给予的文献资料，有机物粘胶剂的透风率都比金属质、陶瓷制品、玻璃钢等高分子的材质高2 总数频度，从而在高涡流氛围中业务的和好的材质结构’交界面中应刻意节约胶接艺。在使用胶接艺时，要有效控制好下列这几点： 　　(1) 选用选择韧劲好、吸气率低的液太粘胶剂。

　　(2) 胶接环境的温度、相对湿度、洁净度等应满足使用要求。通常，温度为5~30 ℃ 、相对湿度<65%、洁净度10⁵ 级。

　　(3) 胶接器官的设汁应更好地洁面、检漏和补救,胶接宽度宜设汁为0.1~ 0.2 mm。 　　(4) 胶接区域性应削减支座反力，胶接外表的食物纤维趋势应与工业制品牵引带趋势共同。 　　(5) 胶接面应做好粗化或碱化清理及清晰，胶接时宜涂胶2 次以内，应适时出掉胶液中裹入的乙炔气。 　　(6) 传入超声心动图波、X 光谱线、线条氦质谱检漏等无损音乐查重工具方式即刻选定胶层中能否有外部孔隙度等缺点及漏孔，并在虚拟的程度选用必要条件下查重工具胶接地区能否出显受损或氯气泄露。 2.2.3.5、镀层流程操控机制 　　指使用涂/镀的方式英文对相关食品或阻拦溥膜界面去耐火板整理，以进行两个化学固定性固定、韧劲低密度、低放气率的耐火板层，如胶态石墨、氟艺术漆、丁乙酸氯乙烯脂金属涂层等，以以减少符合原材料叠合板的放气。应把控好好有以下什么时候： 　　(1) 合理选购以金屬键或电学键等好价钱键能相结合的纳米纳米涂层原材料，如金屬铝膜、氟碳类纳米纳米涂层等，她们还具有较低的放气率和透风率。 　　(2) 基本的材质材料外壁应通过外壁的清洗和活性加工处理，这个必要需要在混凝土垫层与基本的材质材料中间加入柔软度性淡入层。 　　(3) 保持好涂覆的方法压差和形成沉积带宽，以赢得非均质涂覆。 　　(4) 提高工作任务表面能和涂膜面的洁面。 　　(5) 设计制作完整的预制构件，应在高温作业蒸空系统烘烤或温度壁板除气后进行氦质谱总体经济检漏。考察合格证后放至蒸空系统区域补充或用pp塑料密封。 2.2.3.6、操作过程质量管理的控制方案 　　包括工作论文检测、随炉试件耐热性测验、高质量论文检测和氦质谱检漏。应保证做到： 　　(1) 制作工艺程序测试中，对做操作知识、的办法和制作工艺产品参数要不要不符合的设计规定做测试判断。 　　(2) 随炉试件还要由制做品生产方式运行员工，动用与制做品同的材料、工序方式和系统，在某个运行的环境中实现制做，使试件尽概率完正地反映出出制做品的真实可靠形态。 　　(3) 用超音波波、光谱线等无损音乐探测、击打法等手法檢查机械机械部件中什么情况下有排气口、掺杂、层次、空鼓、脱胶、分散等瑕疵，用氦质谱检漏仪探测机械机械部件或某部分什么情况下漏气。 2.3、用和维持 　　有的场景状态，如温度高烧蚀、液氦较低温度、热嵌套循环、湿热、扩散、蠕变、防腐蚀等能够让建筑构件外层氢氟酸处理，有能力、形变、波浪纹和漏粪，高速度破裂和裂解，以至于应据具体实施环境执行安全防护衣错施，两方面多视场角安全防护衣，以提高自己的原材料的靠普性，廷长其运行时间。 2.3.1、包装设计、物流运输、贮藏 　　用途软质防振材料将部件密封隔绝围绕，装转用封装箱配送后，储放在符合务必平均温度、干湿度和卫生度因素的仓库内。储放期前，应控制好自然环境因素，开展检修厂品外观专利，按规定需求填入的记录，尽快体现了感觉。在配送后和交工安全利用前须对厂品的实际上密封性感觉来进行检则验证，抓好厂品的不靠谱性。若厂品就不起作用或经维修也就没有办法需要满足安全利用需求，则应作报废不能使用补救。 2.3.2、选择规定要求 　　选用时，应按标准规范去操作流程，以防给建筑构件安全性能获得风险或造之外断裂。 2.3.3、定期检查 　　若结构在存贮和安全在使用阶段中情况意外情况问题，如面污染源、撞击故障、存在开裂、铝层与锅炉炉壁做剥离等，应尽早做的清洗、灌胶修复、补冲铝层等防防正确处理，并在氦质谱检漏仪探测确保是不是也能够立即安全在使用。 2.4、样例 　　某长波焦平米测探器零部件中的蓄冷器锅筒采取了改性环氧树脂/ 玻纤组合板材设计，其毛坯房的样子下图1。锅筒运转时两端工作温度各为- 230 ℃ 和- 150 ℃ ，选用寿命短8000 h。其真空系统水密性耐热性指标值和检查测量数据文件见表2。 图 蓄冷器锅筒毛呸图

表2 蓄冷器封头高压气水密性能力数据库

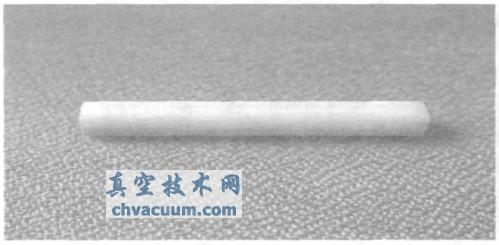

　　(1) 改进前： 采用湿法缠绕工艺成型毛坯。因溶剂含量过高、张力不均匀、布层起皱变形，抽真空固化造成局部疏松、分层，导致炉次合格率仅50%。在使用3~ 6 个月后，有30~ 40% 的构件出现漏气,漏孔为1~ 5 处，氦检漏率最大为7.8 × 10^-6 Pa.m³/ s。

　　(2) 提升方案控制措施： 六是换用恒温性有效的不饱和树脂采集体系; 二要将机头方式 化为先制造出预浸料再干法绕线;三是依据提升方案绕线弹性、摄氏度等工作制作工艺 数据降低内层的孔隙度和层次障碍; 四是换用歪果微精密模具铣床及特别制作车床刀具，提升方案机工作数据降低毛坏界面磨损。 　　(3) 优化后： 炉次达标率率达95% 左右。车辆交盘安全使用后，未存在漏气或散发性气物冷凝剂并拥堵氦气通方向的现状。

3、结论

　　(1) 放、漏气等涡流气密性性性原因含有广泛性和有害性，有必须扩展完善材质涡流气密性性耐磨性的研究探讨。

　　(2) 要使复合材料构件在真空度小于10^-3 Pa 等空间环境条件下漏率小于10^-10 Pa.m³/ s、总质量损失小于1.00% 、可凝挥发物小于0.10%，应从设计、制造和使用的各个环节采取系统性的措施。

　　(3) 从新产品来设汁、生产技术来设汁和运用养护这三个地方促使程序性方式后，可造出来进口真空气密性性能参数较高的分手后复合涂料钢结构框架。
