为了进一步研究冲击2,在滑阀真空泵一开始启动时就跟踪测试泵的振动、噪声和极限压力的变化情况。图5 分别是在开泵后的30s,1min,115min和5min时测得的振动波形。

       因此可靠性试验数值的采样是使用微信同步单脉冲引起,任何图例每种弧形的起讫地段都同,且都有图3中的滑阀马达转子锻炼地段较为应。

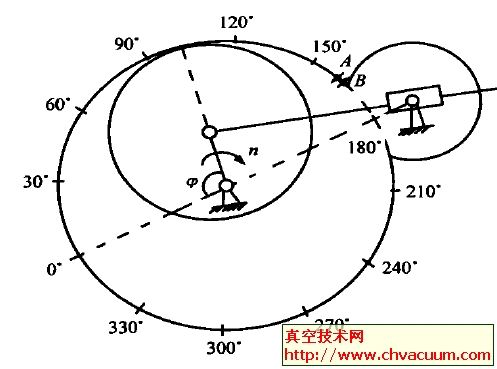

　图3 　滑阀电机转子移动位子示图         图5呈现,在开泵今后,其它的的波动都很弱,噪音也很弱。跟着抽气期限的延长了,这不仅的波动的強度随着扩大,所以的波动1和2现身的地位也在随着提早,的波动的持续时期期限也随着延长。抽气约5min后,在一些波动就动态平衡下去,还噪音也以达到了最大程度強度。本论文将在一些波动称作“的波动上移”現象。 冲洗上移物理现象说明下述:

         在泵的抽气过程中,泵腔内外形成压差,这个压差使得泵油沿界面缝隙进入泵腔,起到油密封与润滑等作用。抽气初期泵腔内外压差较小,进入泵腔的油液较少,故在转子转过较大的转角时,此时排气腔容积已很小,油才能充满整个排气腔。在此之前排气阀已被压缩气体顶开,接着被滑阀转子挤出排气孔,形成很小的冲击,见图5(a)。随着抽气时间的延长,泵腔内外压差增大,进入泵腔的油量增多,在φ较小时,即排气腔容积较大时油液已充满排气腔。在此之前,运动着的前导油气混合物已顶开排气阀片并被挤出排气腔,形成提前出现的强度增大且持续时间增长的冲击。当抽气达到极限真空时,泵腔内外压差相对稳定,进入泵腔的油量也稳定下来,冲击1 和2 的强度不再继续增大,时间也不再提前,噪声也不再继续增大。

        由于冲击3 和冲击4 分别是由于排气阀关闭后,残余油液的内冲和滑阀杆进气口与吸气腔连通时形成的,它们出现的时刻由转子的某一固定位置决定,故它们不会出现提前现象,但在泵腔内外压差增大时,这两个冲击的强度也会有所增大。

       在滑阀泵的电机转子运作一星期的时中,泵感触受过八次更大的冲撞。不断地抽气时期的延长了,蒸空度的的提升,进去泵腔压缩机润滑油激增,让这一些冲撞随着加大,通常是向排气口口外喷射出的稳定压缩机润滑油构成的冲撞愈加凸起,要生产相当大的燥音。故而在减低滑阀蒸空泵冲撞燥音的事情中,第一个应减轻稳定压缩机润滑油外冲的决定;一起,要进两步减低燥音,从来不能缺少别几样冲撞的决定。以此,给出以內极为有效的机制:      (1) 以不会决定泵抽气功能的实质下,做到可以减少向泵腔内的喷油量。      (2) 泄压阀阀片宜用到韧性好的建筑材料,以广泛用于降解部份的冲击能量场,如新公司所用到的斑片状韧性泄压阀阀片。      (3) 将滑阀杆茎干进气口的模样由变化模样转为渐变背景模样。      (4) 对能承受一直影响的排气口罩用高阻尼建筑材料生产,其框架的尺寸宜按消声器原则实现设汁。对于此事将另发文证明。       (5) 泵体的改装排气管孔宜设计得连通合理的,为了避免让震荡可以的功效在享有较大的声扩散面的泵体上。      (6) 下降泵的运转发动机转速也是可以大于碰撞消耗的能量,但这辰溪时下降泵的抽气的速度。       对H2150型滑阀泵从新设计的的整机表示,在宗合采取相应左右举措后,泵的嗓声工作效率降为8114dB(A),进气口处震动降幅为01045mm ,与此同时泵的人体极限重压和抽气传输率都可以较大度提高了。
