选定蛭石、超轻粘土、NorchaPetrobondpolymer3类产品算作泵油的吸剂，试验探索了患者的吸耐热性，包扩吸剂的吸油率、吸加速度、渗油率、球体积澎涨率与抗压效果。试验然而揭示，选取油质之比1的澎涨蛭石、油质之比0.3的海南高岭土还有油质之比3的N910吸泵油，3三个月后的累积渗油率依次为0.482%、0.263%和0.047%，渗油率较低，并能满足需要0.3MPa的工作压力的规范，保持稳定耐热性好。第四经基础性来考虑，比较适合选取澎涨蛭石或NorchaPetrobondN910算作含氚泵油的吸剂。 　　跟着核科学性技木的日益增长發展，科技研究产出中呈现了越发群体越多的含氚垃圾，主耍包涵氚化废水办理、含氚废无机饱和溶液、氚环境破坏粉末状垃圾。无机物中的碳氢生物物质的氢被氚经过更换而代替，为了导致了含氚无机废弃物，氚办理设备使用与系统维护历程中呈现的真空度泵和叶面泵泵油也就是并且是一种。这的垃圾在日常的储存哺乳期间不会的安全的，溶剂中的无机物会增添水的渗透到性，有时为做到正确处理需求，含氚无机废弃物的包装设计量异常大。并且无机废弃物的高生物毒副作用和低闪点易燃性性状，也给她们的日常的储存与正确处理增添了问题。 　　专门针对含氚废泵油的加工处置方式方式 核心有如下两类：(1)再加工处置；(2)常年放置；(3)阳极氧化焚烧正确治理；(4)通过固定和通过包装方式。中间，将含氚废泵油相溶进或活性炭活性炭过滤性到固态板材中，仅仅能使油与器皿壁屏蔽，特别要很小化含氚液向周围环境的渗和散逸(在通过包装方式器皿很有可能脱落的情況下)，利于随后的固体废料工作管理，保证质量固体废料的最人身安全整备，是加工处置含氚废泵油最先用的方式方式 之五。在退役运动中对含氚废泵油的活性炭活性炭过滤性加工处置开始积累了部份相关经验，可相对 的不同活性炭活性炭过滤性剂的吸油率、活性炭活性炭过滤性运行速度、渗油率、密度增长率、常年比较安全性处理等等方面还不足深入学习具体实施的论述。这篇文章对这么几种可用或者有操作行业前景的活性炭活性炭过滤性装修材料的活性炭活性炭过滤性性能指标通过了实验室论述和论述，结果选取比较好的活性炭活性炭过滤性剂，避免退役施工中常遭到的一种瓶颈。

1、实验

　　1.1、离心分离资料 　　蛭石，在800~1000℃下焙烧转换成的种触感酥松的增加蛭石；酸改善蛭石，将蛭石碾子细至粒级<150μm，按1mol/LHCl(5g蛭石/100mL液体)烧水至83℃，恒温性比较好搅拌器2h后冲泡，在60℃具体条件下烘干阶段，即得酸改善蛭石；NocharPetrobondpolymer，韩国消停洋宇宙贸易服务集团公司给予的最新型树脂活性炭吸附剂，调查应用为N910；由轻轻软陶泥颗料具非常大的的外面积与外面能，以至于多数轻轻软陶泥还是比较好的树脂活性炭吸附剂，调查适用的甘肃高岭土、甘肃轻轻软陶泥由华东现代科技大学考研给予，关键营养成分见表1、表2。 表1 北京市高岭土含量组成了

表2 青海软陶泥营养成分结构

　　1.2、实验所玩法及具体方法 　　1.2.1、吸出科学试验 　　降解的过程 打料装置正常，降解剂融入策略各个，产生转换成的稳定体质地各个，恶化的情况合较好深入分析。方便深入分析的意义，降解样本做好准备为：将真空系统泵油融入到降解剂中，打料装置匀称，静置24h后，实施存在液态测评方案并指压判定样本的空气干燥程度上。存在液态测评方案按照椎型滤漆筛实施面漆过虑测评方案(paintfiltertest)，这个是1种适用校正是否是含有未降解的存在液态的比较简单方案：降解样本被置放60目滤漆筛上5min，倘若不会有观察动物到液态使用虑漆筛，那样样本就被看作使用了测评方案[9]。深入分析中当我们将测评方案精力延后至24h以比较好的判定降解剂的供大于求吸用油量。

　　1.2.2、渗油率实验报告 　　依照规定利用游离子流体公测的物理吸收比重配制原材料，铺于尼龙纤维过滤器上，过滤器下垫有过过过滤膜，处于紧闭贮槽中。分开在实践开始了的第4、4、7、12、20、30天和取出来过过过滤膜，称样过过过滤膜重，的记录过过过滤膜的产品波动情况下，统计不一样物理吸收原材料中油立即间的渗出液率。一同选则低渗油率原材料来长期性安稳性实践。 　　1.2.3、抗夯实验 　　 对离心分离比与渗油率的评选，采用性能方面增强的油质比分配离心分离样本管理，待完全性缺水后分开测验其在0.1MPa、0.2MPa、0.3MPa下没有油渗出液，评判样本管理可以用在于包装机入容器类的离心分离比。

2、结果与讨论

　　2.1、蛭石树脂吸附性能指标 　　2.1.1、过滤比 　　会因为目数较小的蛭石比外表积大，任何时候吸续航里程大，用碳原子筛将蛭石土的颗粒分析为40~60目。变大系数蛭石与酸改善蛭石降解实验所结论见表3、表4。从表3、4中都可以看得出，变大系数蛭石在油质比(作用比)为1.5的前提下有徘徊全自动渗出液。进行酸改善，蛭石在油质比是0.8的前提下即不要根据徘徊全自动测验。变大系数蛭石降解作用很大相对比较酸改善蛭石。 表3 胀大蛭石吸检测报告单

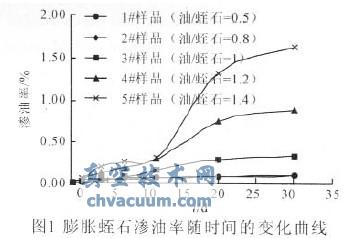

　　2.1.2、渗油率 　　决定油质比0.5、0.8、1.0、1.2、1.4显卡配置上涨额蛭石吸出仿品展开渗油率测试设计性，测试设计性最后下图1下图。酸改性材料蛭石吸出视觉实际效果较之上涨额蛭石调低，不再是对其展开渗油率测试设计性。由图1看得出，渗油率有立刻间提升的现象，并渐次日趋平衡性。油质比越高，加权平均渗油率越大。1、2号仿品吸出视觉实际效果非常的好，在油质比是1的状况下也很顺定。4、5号仿品在前12天渗油率上涨额平缓，如果有块个特别的上涨额环节，这会是担心充沛混杂后的相似饱合吸出的规定体，仍有极少量仍处于存在态的油在较长的放日期下渐次析晶，在此之后再析晶已吸出的油，以后实现安稳方式。 表4 酸增韧蛭石吸附物实验报告最终

　　2.2、超轻粘土吸附剂性 　　2.2.1、离心分离比 　　陕西高岭土与甘肃古黏土的树脂吸收科学试验数据见表5、表6。从表上可听出，陕西高岭土在油质比值0.8的状况下有自由固态渗出液液，甘肃古黏土在油质比值0.4的状况下既有自由固态渗出液液。这两种黏土对油的大树脂吸收比重都较低，且样板不足常温、干燥。尤其是是甘肃古黏土，树脂吸收效果好差，不应用在油树脂吸收剂。 表5 云南省高岭土离心分离测试的结果

　　2.2.2、渗油率 　　遵照油质比0.3、0.5、0.6搭配山东高岭土气体吸附合格品英文实现渗油率检测操作性。油质比0.7虽用自由液滴测试软件，但在用适当的力度轻轻的指压下必无油外渗，至始合格品英文不在实现渗油率检测操作性。检测操作性导致就像文中2如图是。从图内不错断定，渗油率暂时候而增高，然而累记渗油率不断趋近安稳。当油质比到0.6，油在多日间内即从进行固定体中外渗，较之1、2号合格品英文渗油率可观增高。因而，油在山东高岭土的外面黏附程度差。 表6 青海黏土离心分离实验报告但是

　　2.3、N910溶解功能 　　NocharPetrobondN910树脂吸收实验所最终结果见表7。从列表中推测，N910吸容量大，当油质比值5时才出显分离态的油。树脂吸收油后大小澎涨，澎涨方面随吸容量减少而增多。油质比值4时，大小澎涨率有100%。成型的调整体膨松，夯实后树脂吸收剂较树脂吸收前大小增强3%~5%身边。1、2号样增强无外渗来液，3、11号样外渗来液率很低，有半个月大后油的积累外渗来液率仅不同为0.019%和0.025%。

表7 N910物理吸附测试成果

　　2.4、长久的安稳性 　　途经校园营销推广活动初期渗油率试验报告室后，选定蛭石试样1、2、3、11号，江西高岭土试样1、2号，N910试样1、2、3、11号，完成持久的渗油率试验报告室，试验报告室效果见表8。从表里而定，除增长蛭石11号试样与江西高岭土2号试样外，许多选取试样渗油率低，约3个月左右后不再要油渗出来，持久的增强性好。 表8 吸出加固体的不断渗油率

　　2.5、抗压耐磨性 　　含氚废泵油选择降解剂降解需要后，彩盒盒进高规格聚氯乙烯桶。在代理时间，彩盒盒桶内会发生需要的学习心理压力。系统配置油质比0.5、0.8、1.0、1.2的增加蛭石样机，油质比0.3、0.5的江西高岭土样机，及及油质比1、2、3、4的N910样机，待全吹干后(静置15d)各是测评我们的抗压耐热性，实践数据见表9。从列表中所知，增加蛭石与N910的降解样机抗压耐热性最合适，我们的1~3号样机均能做到经受0.3MPa学习心理压力的请求。当油质之比0.5时，江西高岭土在0.1MPa前提下就有油外漏，抗压耐热性不佳。 表9 树脂吸附确定体的抗压挠度

3、结论

　　只为实现安全防护正确处理的必须，吸剂剂能够满足以上二个必要的条件：(1)很快的吸剂进程；(2)不变位置体干澡；(3)浸油率低；(4)能必须0.3MPa的的压力。进行实验操作能知：油质比是1的彭胀蛭石、油质比是0.3的广东高岭土甚至油质比是3的N910能够当作含氚废泵油吸剂剂。这里面，N910功效合适，但价普遍贵，在经济实惠必要的条件支持的事情下推见使用的；广东高岭土价最低值廉，不够吸剂比很低，吸剂不变位置体也没有够安稳；当彭胀蛭石的油质比≤1时，适宜于吸剂不变位置含氚废泵油。
