为不熟练掌握建设工程实际上的的文科高中生制作打造了波璃制蔓延泵高压气系统软件系统软件非货币性资产模板, 使其更直观地分析高压气系统软件刷出、预估和检漏的运转道理。详述其結构及对此模板可准确掌握的玩法。

1、玻璃真空系统

　　获得真空用真空泵。真空泵按工作条件的不同分为两类: 能够在大气压下工作的真空泵称为初级泵( 如机械泵) , 用来产生预备真空, 需要在预备条件下才能工作的真空泵称为次级泵( 玻璃扩散泵) , 次级泵用来进一步提高真空度, 获得高真空。

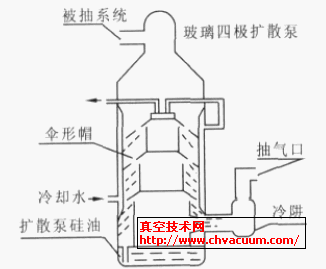

　　真空分段: ① 粗真空760 ～10 Pa;② 低真空10 ～10^-2 Pa; ③ 中真空10^-2 ～10^-4Pa; ④ 高真空10^-4～10^-7 Pa;⑤超高真空10^-12～10^-14 Pa;玻璃扩散泵其结构图1 所示, 扩散泵是高真空泵, 当机械泵的极限真空度不能满足要求时,通常加扩散泵来获得高真空。这种泵不能从通常气压下开始工作,只能在低于1Pa气压下才能工作。因此, 必须与初级泵串联使用。

　　扩散泵的液体油有多种, 目前广泛使用的是3 号扩散泵油( 20℃时饱和汽压为1.3×10^-6Pa)沸点375℃和275号硅油( 20℃时饱和汽压为1.3×10^-8 Pa) 沸点430℃。

　　蔓延泵开端工做任务的以前, 必要先停下来机制泵抽气, 提高入党的程序涡流时( 约1.3 Pa) , 便能够运用热处理炉对蔓延泵空调冷却器器中的油进行微波加温, 约25～35 min的时间段, 便充裕察到, 蔓延泵油开端放热, 油空气压缩开端顺向各个方面级喷头定向委培喷发, 建立射流。当硅油微波加温至放热时430℃, 便制造大批油空气压缩, 空气压缩经历管内由各个喷咀快速涌出来, 此刻, 可能出自被抽干净的器皿的固体不停向空气压缩流中蔓延,( 便称蔓延泵) 便被带入到左下角伞形帽喷发的射流, 这支射流的压強少于两个级射流, 固体分子结构进来下特级射流, 这特级压强又少于两个级射流, 而油空气压缩被冷却水套沉淀, 朝着管厚经历回液压管流到空调冷却器器, 被带入到左下角的固体则由机制泵以每秒4 升的速率单位抽走, 20 min 后可提高蔓延泵的重力涡流度。这个工做任务的情况下, 就只有利用窗玻璃很极易分析到,蔓延、喷发和冷却的操作过程, 这也是蔓延泵称谓的历史渊源, 这个工做任务的情况下铝合金蔓延泵是不可能分析到的。运用蔓延泵时必要特别注意: 　　① 与粘附作用泵配合默契的机械性泵, 它的抽气浓度有必要担保及时性排走粘附作用泵内外所排清的气休。 　　② 扩散转移泵作业时放置循环水系统需求通畅, 如果会使冷凝器水套中的水溫过高, 油蒸气无法太好的凝聚, 而使局部蒸气要冲向被抽罐体, 决定泵的抽气频率和人体极限真空室度。 　　③ 加温热处理炉的最大功率长宽也是引响泵的抽气传输速度, 所以咧该用择适于的热处理炉。

图1 发展泵　　图2 热偶真空泵计

2、真空系统测量

　　真空计是测量真空系统中气体压强的仪器,种类很多, 这里介绍的复合真空计是常见的一种, 复合真空计是由温差电偶真空计与热阴极电离真空计组合而成。

2.1、温差电偶真空计的原理

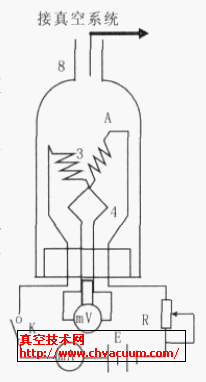

　　温差电偶真空规管由玻璃制成, 通过小管8 和真空系统相接, 如图2 所示, 在规管内的两根引线上装有热丝3,另外两根引线上焊着一对温差电偶4, 温差电偶的另一端与热丝在A 点焊接。由于在低压下, 气体的热传导系数与压强成正比, 所以在通过热丝的电流( 90～150 mA) 一定的条件下, 热丝的温度随着规管内真空度的提高而升高, 温差电偶电动势也就随之而增大。因此, 通过测量温差电偶电动势, 就可确定出被测系统的真空度, 温差电偶真空计就是根据这个原理制成的。温差电偶真空计的电离真空计的测量范围1～5×10^-2Pa。

2.2、热阴极电离真空计的原理

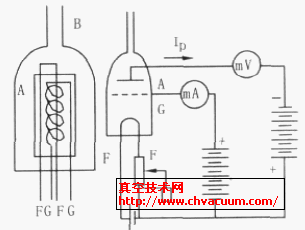

　　电离真空规管就是一只三极管, 如图3 所示, 通过B 管与真空系统相接, 使用时, 在灯丝电路中通以电流5 mA, 灯丝受热后便发射电子, 由于栅极为正电压, 使电子加速, 中途与气体分子相碰, 气体的密度越大, 碰撞机会越大, 产生的正离子也越多。另外, 由于板极电压为负, 便吸引正离子在板极电路中形成板极电流Ip , 气体分子密度越大( 即压强越大) , 板极电流也越大, 反之就小。所以, 通过测量板极电流便可以确定气体的压强, 热阴极电离真空计就是根据这个原理制成的。热阴极电离真空计是测量极高真空的仪器,测量范围为1×10^-2～1×10^-5 Pa。注意: 一旦测量完结, 立刻关闭电离真空规管灯丝, 这样可延长规管使用寿命。

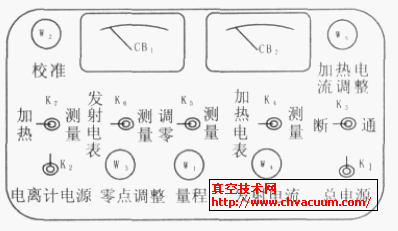

图3 电离重力作用计　　图4 软型计重力作用计
