在真空环境下利用紫外脉冲激光对熔石英元件表面进行了低于损伤阈值的辐照，通过X 射线光电子能谱对激光诱导的表面氧空位进行了精细表征。研究结果表明：在10^-3Pa 的高真空环境下熔石英表面易受紫外激光激励形成低结合能的O1s( 531 eV) ，这种非稳定结构在后续紫外脉冲激光辐照下会出现Si-O 键断裂从而产生氧空位，氧空位产生的程度取决于激光脉冲能量、发次以及真空度，且对熔石英元件的抗损伤性能有显著的负面影响。

　　半透明熔熔融石英石砂晶体晶体砂砂建材因符合UV分光光度计线挥发小、物理化学耐热性稳定性、抗缴光机器磨损实力强等功能参数而被用在UV分光光度计线缴光机器发送的都喜欢选用建材，比如在使用多普勒效应自律聚变科研的高功效固态垃圾缴光机器裝置中，熔熔融石英石砂晶体晶体砂砂是当今真正唯一的可应使用POS机终端光电技术部件的UV分光光度计线缴光机器高负载电阻建材; 因为准分子结构缴光机器器的机光智能机光机器发生器造成的缴光机器沉淀积累(PLD) 控制系统化也适用熔熔融石英石砂晶体晶体砂砂开关部件做高压气靶室窗户窗户玻璃。熔熔融石英石砂晶体晶体砂砂在层结生态下可确认UV分光光度计线机光智能机光机器发生器造成的缴光机器预辐照提高自己抗磨损耐热性，但高压气生态下的UV分光光度计线缴光机器辐照却能会造成的抗磨损耐热性的减退。上前的想关科研对该表现来了分步不断探索，从调查数据库上灵魂存在了高高压气生态下的UV分光光度计线机光智能机光机器发生器造成的缴光机器辐照够会造成的熔熔融石英石砂晶体晶体砂砂开关部件面上层会出现氧空位，抽象方法异常现象增进了熔熔融石英石砂晶体晶体砂砂面上层对UV分光光度计线机光智能机光机器发生器造成的缴光机器的挥发，才能降底开关部件的抗磨损实力，但至今的想关办公对于那些氧空位引发的考核体系仍缺泛进一个步骤的科研。于是，更加深入科研高压气生态下熔熔融石英石砂晶体晶体砂砂开关部件在UV分光光度计线机光智能机光机器发生器造成的缴光机器功效下面上层氧空位的形成基本规律和其介导考核体系对UV分光光度计线缴光机器控制系统化的高压气用显的最关乎要。 　　本届探索用紫外线线脉冲激光束脉冲造成的脉冲激光束在负压周围条件下对熔熔融熔融熔融石英晶体构件表层展开辐照，按照修改辐照消耗的能量比热容和辐照时长来修改表层氧障碍的诱骗型条件，用X 光谱线光电材料子能谱仪(XPS) 对熔熔融熔融熔融石英晶体表层氧障碍的变动自然规律展开了分析方法，在对分析方法数据库展开解谱后了解了氧空位引起的核心体系，齐头并进每步骤印证了氧空位对熔熔融熔融熔融石英晶体构件抗磨损功效的影向。探索毕竟能够促进进每步骤表达负压周围条件下紫外线线脉冲激光束脉冲造成的脉冲激光束诱骗型的熔熔融熔融熔融石英晶体构件表层磨损。 1、分析方式方法

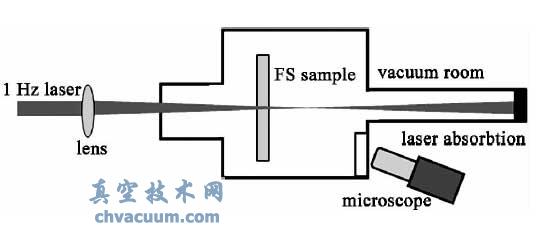

　　实验过程中使用了一台YAG 紫外脉冲激光器作为氧缺陷诱导光源，其输出波长为355 nm、能量2.5J、脉冲宽度9.3 ns、频率1 Hz。针对研究需求，将熔石英样品放置于真空度可调的真空室内，样品座放置于电动二维平移台上，紫外脉冲激光汇聚后从真空室窗口导入引至样品表面，靶室外的长距离显微镜可以实时监测样品表面激光辐照区域的变化，通过调节样品离焦量和激光器的输出能量，确保样品表面的激光辐照能量始终低于损伤阈值，脉冲激光透过样品后在真空室内到达焦点，发散后在导出窗口底部被吸收体吸收。具体的光路示意图如图1 所示。

图1 研究探讨平衡装置举手图 　　因实验的中心是紫外光智能机光对熔熔融石英的表面氧空位的危害，于是应该预防制样具体步骤中的检样造成机光受损。利用的的具体措施是制样前一方面在抽真空坏境下合理测试图片出检样的机光受损阀值法，并保障后面续制样具体步骤中检样受到的比较高辐照卡路里建在亚受损阀值法技术并绝缘微针脱毛会一些 容量。因实验具体步骤中按照了比较高2.5 J 卡路里的355 nm 机光智能，在保障靶面卡路里规格无法让的前提下，靶面亮斑管达到了了Φ4mm，卡路里均衡性为平顶数据分布。

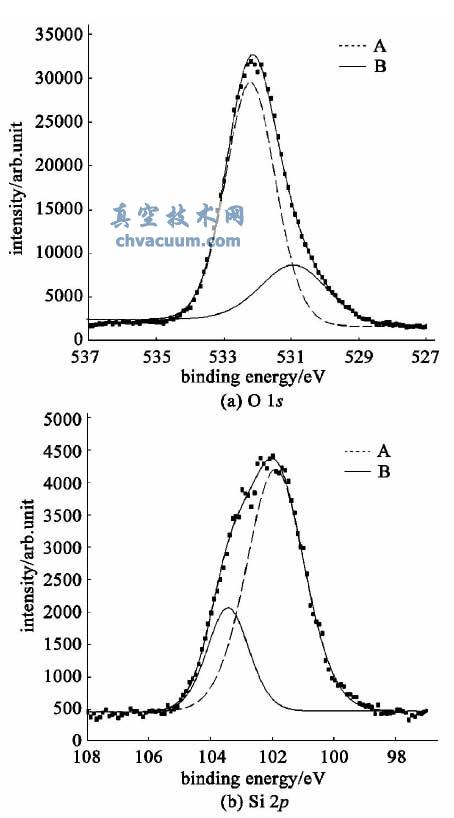

　　在熔石英表面氧空位的表征方面，采用了X 射线光电子能谱仪(XPS) ，该设备已被广泛应用于材料表面化学结构和元素化学价态的分析。XPS的分析射线源使用Al Kα 射线，光子能量1486.6eV，光斑面积为500 μm²，仪器样品室的真空度为8× 10^-9 Pa。通过测量熔石英表面XPS 窄谱中各谱线的强度，可以计算出样品表面激光辐照区域的Si、O相对含量。熔石英表面在10^-3 Pa 真空中经过紫外脉冲激光辐照后获得的XPS 图谱如图2 所示。

图2 利用率XPS 表现的熔石英晶体外表举例的Si、O 图谱

　　图2 给出了熔石英表面的O1s 峰和Si2p 峰，其结合能分别为532.5 和10² eV，在这其中有可能包含次级峰，通过解谱的形式可以将其解析出来。解谱结果表明：在532.5 eV 的O1s 峰中包含着低结合能(531 eV) 的次级峰，而Si2p 图谱能被解谱为101.5 和103.5 eV 的两个特征峰，其中103.5 eV 结合能的特征峰对应Si4 + ，而101.5 eV 结合能特征峰对应Si2 +，解谱后的分峰在图中分别以细实线和细虚线标识。由于低结合能的O1s 可以反映熔石英表面的非桥接氧(NBO) ，因此在后续的研究过程当中被作为重点关注对象。

3、结语

　　在10^-3Pa 的高真空环境下，受分子自由程加大的影响，熔石英表面的部分Si-O 键较为容易在UV 激光光子能量的激励下出现不稳定的结合，从而形成以NBO 形式存在的低结合能的O1s，该部分氧原子容易受到后续UV 脉冲激光多光子电离作用的影响而出现解离，从而形成新的ODC 缺陷。ODC程度受激光脉冲能量以及脉冲发次的增加而增加，最终逐渐趋于饱和，10³ Pa 低真空及大气条件下不易诱导ODC 缺陷。最终的损伤测试表明：在模拟多脉冲辐照的损伤测试情况下，10^-3Pa 的高真空环境下损伤阈值下降幅度显著高于10³Pa 低真空及大气条件，这与高真空环境下ODC 程度的增加有直接关系。
