文章对印象高涡流小高层传热材料场所涡流耐腐蚀性的要素说了了解，并应对各个印象要素在抽涡流历程中推进的方法说了讲解，紧密联系实际上总结报告出几套合理有效的抽涡流工艺流程及合格品了解指标图，期待对高涡流小高层传热材料场所的打造行业具备有参考交换价值交换价值。

1、引言

　　高真空多层绝热容器主要包括移动式压力容器中的C2级冷冻液化气体运输半挂车、C3级冷冻液化气体罐式集装箱和气瓶中的B3级车用液化天然气气瓶、工业用真空绝热气瓶，以及固定式压力容器中的立式或者卧式高真空多层绝热容器等，其结构一般分为内容器(或内胆)、真空夹层、外壳、支撑、管路阀门系统及安全附件等，典型高真空多层绝热容器产品见图1。

图1 高进口真空两层隔热贮罐典例物料

　　高真空多层绝热又称超级绝热，是在内容器的外表面缠绕数十层绝热材料，对内容器与外壳间形成的夹层空间进行抽气，使真空度达到10^-2 Pa～10^-3 Pa的高真空，并在5年甚至10年的使用期间始终具有良好的真空绝热性能。从高真空多层绝热容器的设计结构分析，为了消减热传导，内、外容器间多采用玻璃钢支撑，玻璃钢轻质高强，热导率极低，室温下为1.25～1.67KJ/(m.h.k),只有金属的1/100～1/1000，是优良的绝热材料;将夹层进行抽真空处理，即降低气体分子密度，从而减弱热对流所引起的传热;在内容器外表面缠绕数十层绝热材料便是降低内外容器的热辐射。所以在实际制造过程中对玻璃钢支撑、真空度、绝热材料都有十分严格的要求，进而制造出一个优质的、具有优良低温性能的低温绝热体。

　　目前，高真空多层绝热容器一般都采用真多层绝热方式，考虑到真空度变化对热导率的影响：当真空度较低，即P>10Pa时，真空度对热导率的影响微小;当真空度为10～10^-2 Pa区间，随着真空度的提高，热导率急速下降;当真空度优于10^-3 Pa时，热导率变化趋近于零。所以一般夹层的真空度要优于10^-3 Pa，才能达到良好的绝热目的，这就要求在对高真空多层绝热容器进行抽真空过程中分析影响真空性能的因素，针对每一影响因素制定科学、合理的工艺流程，使高真空多层绝热容器的真空性能指标符合相关法规和标准的规定，满足用户的使用要求(见图2)。

2、影响真空性能的主要因素

2.1、多层绝热材料的放气

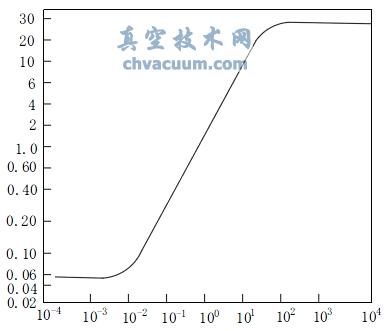

图2 层层绝热材料的表观进口真空度与效果热导率的有关 　　双层电路板隔热素材是所采用射线素材与时行距离物垂线替的组装。经普遍到的射线素材有多种金属制箔，目前上应须质量上乘价廉的镀铝(耐油性好)或喷铝绦纶薄膜和珍珠棉(非耐油性好)为先选，而经普遍到的时行距离素材有夹层玻璃化学纤维板布、而尼龙材料布网、化学纤维板纸、绸缎等。时行距离素材吸汗性强，含的水量高，会造成双层电路板隔热素材在抽进口进口负压环节中及后期的利用环节中持续保持放气，故而双层电路板隔热素材在利用前务必采取吹干治理 ，治理 后利用密闭的可方便袋进行包装，这样的是可以有郊可以减少双层电路板隔热素材在抽进口进口负压环节中的放气量，减短抽进口进口负压周期时间。同时双层电路板隔热素材的盘绕和绑扎对抽进口进口负压环节也存在相当突出的应响，素材底部加强区和层容重过一个少达不能人生理想的的隔热成果，而底部加强区和层容重的新增使气体抽出来阻尼力大，有害于进口进口负压度的长期保持，同时达不能人生理想的的隔热成果。因此进口进口负压枝术网(crazyaunt.cn)过查询论文总结要选购该用的素材底部加强区，可用而尼龙材料布绳绑扎时绳行距以150-200mm为宜，快速校正层容重，环境做恰当优化，而尼龙材料布绳绑扎不应该过松，就说应该太紧了。

2.2、内外容器的漏放气

　　内、外容器器壁同样存在放气现象，只是比多层绝热材料的放气量少很多，但通过内、外容器的漏气量对真空性能的影响却不容忽视，空气通过焊缝和各与夹层连通的密封结构等途径进入夹层中，空气中含有He、Ne、H2，尽管含量较少，但这些气体流入到夹层中将很难被抽出，所以在抽真空过程中要对内、外容器进行检漏，控制容器的漏气率在设计标准规定的范围内。

2.3、夹层吸附剂

　　机械泵耐腐蚀性虽好的金属罐仍发生叠层隔热涂料的放气和内、外金属罐的漏放气。漏放气强度的宽度判断了金属罐在动用时中机械泵度保持耗时的的长短，机械泵度的深浅判断着金属罐日蒸馏率的宽度。是为了缓解抽机械泵时候叠层隔热涂料的放气和内、外金属罐产生了的漏放气，在金属罐半层的框架设计的上安裝降解物剂，活力碳和5A原子筛是较常用的几种降解物剂，主耍降解物半层中的N2、O2、Ar、H2、He、Ne等，降解物剂在冷藏高压下对H2的降解物量很弱，因此 综合动用吸H2作用有效的一被氧化钯双方缓解半层内的漏放空气，可以有效的保持机械泵度，延长时间金属罐的动用生命周期。

3、抽真空工艺介绍

　　结合生产的5 0m³的高真空多层绝热容器为例， 将容器夹层真空度从一个大气压(1.02×10⁵ Pa)抽到1.33×10^-2 Pa以上需要的时间很长，想要缩短抽真空周期，势必要在前期准备及抽真空工艺上下功夫。

3.1、前期准备

　　3.1.1、对内容器进行抽真空，当真空度达到10Pa以下时对内容器进行检漏。漏率一般为10^-6～10^-11 Pa•m³/s(具体以设计要求为准)。

　　3.1.2、对缠前的内储罐采取烘烤烧水(如在使用專用的烧水室，也可在储罐外表面缠烧水毯或烧水带等)，使储罐平均温度可达90～100℃为宜。 　　3.1.3、对两层隔热村料及绑扎用的锦纶绳缺水72小的时候，缺水体温为90～105℃，缺水后用封严金属袋包装方式五定，五定耗时不应已经超过24小的时候。 　　3.1.4、缠到一起的地点平均温度操纵在20℃范围，硬着头皮稳定常温，RH<60%。空间内洁面，无油版污。 　　3.1.5、捆扎时一直侧量层体积密度，厂房做有效进行调节，不容易捆扎较紧，可是容易过松。 　　3.1.6、外资罐体完成烘烤加熱，使外罐体温差达标90～100℃左右两边。 　　3.1.7、保持好外收纳空间烘烤蒸汽加热和绕线的时，硬着头皮绕线包扎伤口后立即实现内、外收纳空间套合，外封头组焊，制止内收纳空间与空气的接处时较长吸取含水分，进而影响到抽真空室的品质。
