本文介绍了一套射频电极系统在HL-2A 装置上的相关辉光放电清洗实验研究。本系统主要由具有水冷功能的螺旋结构射频电极和碟形波纹管伸缩传送装置组成。在高频交变电场作用下电子与气体分子发生碰撞的几率增加，射频电极对清除真空室器壁表面的低质量数杂质效率更高。电极通过循环水冷却，使其长时间使用不会产生明显变形，提高了该系统运行的安全性。系统工作时，通过步进电机无极调速来驱动丝杠带动与射频电极相连接传送杆压缩碟形波纹管前后运动快速调整电极位置。实验结果表明，射频天线形式的电极可作为直流辉光的阳极工作，射频辅助启辉降低了直流辉光的启辉气压和电压，提高了装置与抽气机组运行的安全性。射频辅助比纯直流辉光具有更高的清洗效率，为进一步开展与射频相关的壁处理研究提供了条件。

　　在当今热核聚变调查系统开发运营的过程 中，要达成高定义心态和适合的等阴阳阳离子体释蓄电池充电能产品，有效降低岗位汽体a粒子的再不断循环、从严地管理抽真空泵环境系统地下室部的杂物那个种类和硫含量是不是常关键的。现今世界上现在运营的托卡马克大多数常用泰勒释蓄电池充电能通过维护清洁( TDC) 、交流电电压辉光释蓄电池充电能通过维护清洁( GDC) 、电子器件厂或阴阳阳离子回转共振现象释蓄电池充电能通过维护清洁( EC-DC、IC-DC) 通过其抽真空泵环境系统室器壁面的练习和原位处置，进来，抽真空泵环境系统方法网(//crazyaunt.cn/)以为GDC、EC-DC 和IC-DC 方法也是世界热核调查堆( ITER) 水利开发情况报告的可信赖。TEXTOR 系统开发的调查毕竟反映，在rf频射輔助下的交流电电压辉光释蓄电池充电能( RG) ，犹豫高頻交变配电场的角色增大了电子器件厂与汽体分子结构冲撞的宫外孕的几率，释蓄电池充电能运营愈加稳固，对去掉器壁面的低Z 杂物速率越高。HL-2A 系统开发现今常用统一电极材料的交流电电压辉光释蓄电池充电能通过维护清洁通过抽真空泵环境系统室器壁练习，为进三步提升通过维护清洁速率，落实了在rf频射輔助下的交流电电压辉光释蓄电池充电能通过维护清洁调查实验。 频射金属电极系统

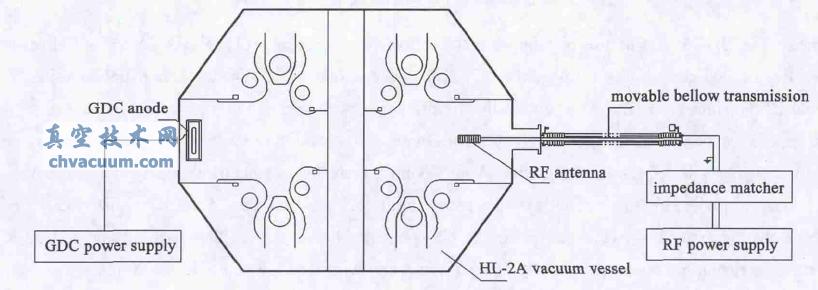

　　根据HL-2A 真空室的特点，射频电极系统设计为可伸缩式结构，与其真空室的水平窗口相连接。射频电极采用壁厚为2 mm 的Φ10 的304不锈刚管绕制，共5 个螺旋圈，中心可通过循环水进行冷却。由于与射频伸缩传送系统相连接的HL-2A真空室窗口管道直径为Φ100 mm，在进行辉光放电时电极受热将产生一定的变形，为保证射频电极在真空室内移动顺利，螺旋圈的最大外径设计为Φ70mm。电极通过活接头与传送杆连接，可方便更换。采用步进电机无极调速来驱动丝杠带动与射频电极相连接传送杆前后运动，最大行程为1200 mm 。进行放电清洗实验时用伸缩传送杆将射频电极推到真空室中心区域，等离子放电时退缩至真空室窗口管道外的闸阀后面。电极系统的真空漏气率小于1. 5× 10 ^-9 Pa·m3·s ^-1，所配置的射频电源最大输出功率为5 kW，频率为13. 56 MHz。图1 为HL-2A 装置的射频( 流) 辉光和固定电极直流辉光( GDC) 系统结构。

图1 HL-2A 平衡装置的充放拆洗装置 论证

　　在HL-2A 装置上研发了一套射频辉光系统，利用射频电极施加直流功率进行辉光放电清洗，利用其可移动性，通过改变极间距离，获得了相对低的启辉电压。给出了HL-2A 装置的帕邢曲线。利用射频进行预电离辅助直流启辉，使辉光放电清洗启辉的电压和气压值得到了明显改善，击穿气压下降了一个数量级到10 ^-1 Pa 范围内，启辉电压最低为765V，提高了装置与抽气机组运行的安全性。通过在1050 W 直流功率下叠加同等射频和直流功率时残余气体产额数据比较，得到了射频辅助下的H2、CO2产额增量为直流辉光下产额增量的1 ～ 3 倍，证明了射频比直流辉光具有更高的清洗效率，但由于射频负载匹配调节问题，有效输出功率不高，所以它常常要与直流辉光并用。实验为进一步开展与射频相关的壁处理工作提供了条件。
