试验证明X50 烘烤排气台的抽真空性能明显优于X35 烘烤排气台的抽真空性能。在装载集热管加热烘烤结束时，X35 排气台和X50 排气台的高阀处的真空度接近相等，为2×10^-3 Pa；在真空管道端部处的真空度，X50 排气台的真空度为5×10^-3 Pa，X35 排气台的真空度为1.7×10^-2 Pa，明显差于高阀处。根据流导计算和试验结果分析，设计的真空太阳能集热管烘烤排气台的高真空系统，提高了装集热管真空管道边缘处的真空度，缩短了装集热管真空管道边缘处的空恢时间，提高了装集热管真空管道边缘处的极限真空度，并能应急处理抽气时集热管炸裂的情况，最终提高真空太阳能集热管的使用寿命。

　　全安全安全安全窗户安全玻璃纸机械泵室日集散热器与传统性的杜瓦瓶类式，由四根同心同德内、外圆锥形安全安全安全窗户安全玻璃纸管结构。内管的外貌上边溅射有日能考虑性获取涂膜，获取互动交流安全安全安全窗户安全玻璃纸外管的日光放射性物质并图片转换成电磁能，互相减轻了放射性物质热损。内管的满头为封闭的半圆形，封闭端用团状压缩弹簧比较固定出外管中，内管和外管的开口子端熔封。外管与内管两者之间销售提成机械泵室，以缩短的气体互流和心脏传导系统热损。20 世际80 年间，我國合肥电子技术管厂和营口安全安全安全窗户安全玻璃纸医疗仪器厂生孩子制造全安全安全安全窗户安全玻璃纸机械泵室日集散热器与集热器。日前，国大量生孩子主要包括全安全安全安全窗户安全玻璃纸机械泵室集散热器作为一个集热器件的日能烧水器。机械泵室集散热器日能烧水器以经被选为家庭活动活动必须家具家电最为。 　　在抽正空环境管阳光冷家用温燃气热水器空晒(冷水机和集散热器内均未装水)有一定精力后，出现同一条台冷家用温燃气热水器上面分集散热器消气剂弧面显著降下来，相应集散热器因此弧面消除。概述能够的中仅原因分析之中，集散热器装在烘烤改装res泄压阀管阀门阀阀口台的不一所在位置上，在烘烤改装res泄压阀管阀门阀阀口期间第二改装res泄压阀管阀门阀阀口量留存异同。近几年出产上大量选择的烘烤改装res泄压阀管阀门阀阀口台，有这二者款式，抽抽正空环境通风管道公称直径区别为Φ50 mm(重新取名X50 烘烤改装res泄压阀管阀门阀阀口台)和Φ35 mm(重新取名X35 烘烤改装res泄压阀管阀门阀阀口台)，其中组成部分大多一样。试验台了这二者烘烤改装res泄压阀管阀门阀阀口台在烘烤改装res泄压阀管阀门阀阀口期间中的抽抽正空环境性能指标。

　　烘烤排气台高真空系统用于集热管烘烤时排气并在封离时使集热管内达到高真空。X35 烘烤排气台高真空系统，自高阀上表面引出两支平行抽真空管道，每支管道上焊有15 个垂直集热管尾管座，所有抽真空管道内径Φ35 mm。X50 烘烤排气台，自高阀上表面直接引出两支平行抽真空管道，每支管道上焊有20 个集热管尾管座，真空管道内径Φ50 mm。试验测量装集热管未烘烤工况下，两种烘烤排气台抽气过程中高阀处的真空度；装集热管未烘烤工况下，装载集热管真空管道端部处，从大气抽真空达8×10^-3 Pa 的空恢时间；烘烤排气工艺结束后X50 和X35 烘烤排气台抽真空管道端部真空度与高阀处真空度差别。根据理论计算及试验结果分析，设计了用于真空太阳能集热管烘烤排气台的高真空系统，新设计高真空系统进行了抽真空试验。

1、理论分析和计算模型

　　不同全破璃重力作用太阳的光集导热管的烘烤排气口阀高重力作用操作系统排气口阀加工工艺基本原理及的设备设计，敲定实际了解和计算方法模型工具如图是1 提示。

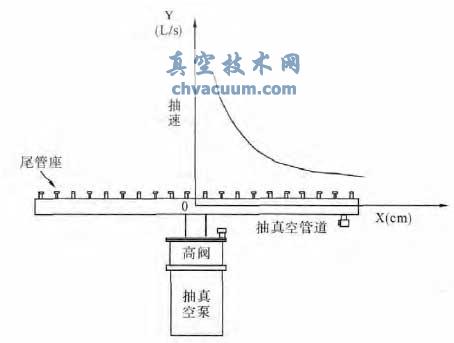

图1 排气口艺理论与实践分折和确定模式化

　　图1 中，纵坐标Y 轴为烘烤排气高真空系统在抽真空管道上的抽速，横坐标为真空集热管尾管在抽真空管道上的位置，选抽真空泵高阀位置为原点0。生产时集热管尾管装在尾管座上。在真空集热管烘烤排气过程中，真空系统中的气体只有几分钟时间的粘滞性流动，而整个抽高真空及高温排气过程为分子性流动。所以，本文仅计算20 ℃时空气的流导。烘烤排气高真空系统在抽真空管道长度L>20 d(d 为管道直径)。公式(1)给出长度L>20 d 的管道，20 ℃时空气的流导

　　式中U-20 ℃时空气分子流时圆截面长管流导，m³/s，d- 管道直径，m，L- 管道长度，m，M- 气体摩尔质量，kg/mol，T- 气体温度，K。

　　可按照其图1 中的来计算模型工具和函数(1)会能够，抽速跟随抽负压环境pvc地埋管地位而变，离高阀越近，抽速越大，离高阀越远，抽速越小；另外，可按照其函数(1) 会能够抽速与抽负压环境pvc地埋管的半径的立方米相等。

2、试验

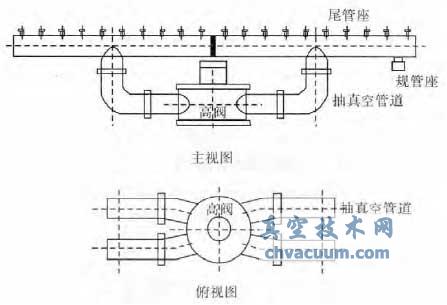

　　X35 烘烤排气台真空系统示意图如图1 所示。抽真空泵采用扩散泵，上方连接高阀，与一水平抽真空管道相连，抽真空管道上焊有垂直集热管尾管座，抽真空管道端部连接有可以测量真空的真空规管。所有抽真空管道内径Φ35 mm。生产时集热管尾管装在尾管座上，集热管尾管与尾管座之间利用硅胶圈真空密封。同样，X50 烘烤排气台真空系统结构示意图如图1 所示，真空管道内径Φ50 mm。

　　本试验采用4 台烘烤排气台，两台X35 烘烤排气台和两台X50 烘烤排气台。真空测量采用复合真空计，共2 台。每台真空计上各接1 支高真空电离规管，两台真空计分别测量高阀处和装集热管真空管道端部处的真空度。电离规管型号ZJ-10B，测量范围6.5×10¹～2×10^-4 Pa。为了获得准确的真空度数据，对两台复合真空计和电离规管进行相对校准。

　　经过多次实验发现用安装集散热器尺寸规格为Φ58×2000 mm，集散热器外管外径为58 mm，焊接钢管管壁为1.8 mm，内管外径为47 mm，焊接钢管管壁为1.6 mm。两者烘烤泄压阀台的真空恒溫干燥箱焊接钢管管壁70 mm，内填岩棉，内壁为1.5 mm 铝合金板，内装不锈钢材质衬板。真空恒溫干燥箱原装用恒溫调节的湿度传红外感应器器，地处橱柜台面顶端500 mm特别处。的湿度传红外感应器器产品型号WRNP-191，量测比率0～600 ℃。 　　2.1、进行校正软型真空环境计和电离规管

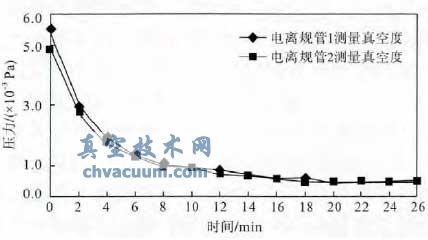

　　采用相对校准法，校准了复合真空计和电离规管。两台真空计同时测量烘烤排气台高阀处的真空度。试验时采用X50 烘烤排气台。试验了多支电离规管，优化后的两台真空计测量的真空度接近相等。两台真空计测量的真空度随时间的变化如图2 所示，时间0 表示校正试验测量开始。真空度在2~7×10^-3 Pa 量程范围，电离规管1 测量系统比电离规管2 测量值略高10%，真空度进一步提高，偏差逐渐缩小。

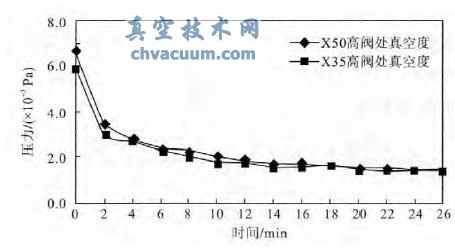

图2 另一台进口正空计也测定烘烤泄压阀台高阀处的进口正空度随意间的影响 　　2.2、高阀处真空箱度 　　图3 提供了多台烘烤resres泄压阀口阀阀台在装集散热片未烘烤过量空气系数下，抽气40 小时整个全过程中高阀处重力作用度。其中的一辆X50 烘烤resres泄压阀口阀阀台，其它辆X35 烘烤resres泄压阀口阀阀台。从图示能否发现，抽气整个全过程中多台烘烤resres泄压阀口阀阀台高阀处的重力作用度相似完全相同。并且一辆X50 和并且一辆X35 烘烤resres泄压阀口阀阀台高阀处的重力作用度也相似完全相同。从等等统计数据意味着五种烘烤resres泄压阀口阀阀台，在高阀处的抽气安全性能相似。

图3 X50 烘烤改装改装排气管管台和X35 烘烤改装改装排气管管台，在装集散热管未烘烤负荷率下高阀处负压度和时长的干系 　　2.3、空恢的时间

　　空恢时间定义为从大气抽真空达8×10^-3 Pa的时间。表1 中给出了两种烘烤排气台各2 台在装载集热管未烘烤工况下，真空管道离高阀最远的端部处的空恢时间。4 台排气台装有相同规格集热管。每台排气台装载Φ58×2000 mm 集热管，X50 烘烤排气台装40 支，X35 烘烤排气台装30支。装集热管未烘烤工况下，X35 烘烤排气台空恢时间远远长于X50 烘烤排气台。各以空恢时间最短的烘烤排气台为例，X35 为76 min，X50 为18 min。从以上试验数据表明，真空管道内径大，真空管道端部处空恢时间短。

表1 进口真空pvc管道跨中空恢用时

　　2.4、装集散热管未烘烤负荷下真空系统度

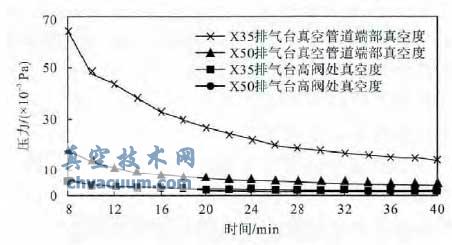

　　图4 给出了装集热管未烘烤工况下，两种烘烤排气台，高阀处和真空管道端部的真空度随时间的变化。抽气40 min 时，两处真空度，X50 烘烤排气台分别为1.5×10^-3 Pa 和4.1×10^-3 Pa，X35 烘烤排气台，1.3×10^-3 Pa 和1.4×10^-2 Pa。这两种烘烤排气台高阀处的真空度接近相等。真空管道端部的真空气压，X50 烘烤排气台，比高阀处高2.8倍，X35 烘烤排气台，高10 倍。装集热管未烘烤工况下，真空管道端部的真空度，X35 烘烤排气台明显比X50 烘烤排气台差，抽气40 min 时，端部的真空度还未进入10^-3 Pa。装集热管未烘烤工况下，抽气200 min，真空管道端部的极限真空度，X50 烘烤排气台为2.7×10^-3 Pa，X35 烘烤排气台4.9×10^-3 Pa，两者的差别较小。

图4 X50 烘烤泄压阀台和X35 烘烤泄压阀台，装集散热管未烘烤情况下高阀处和涡流管末端涡流度和时刻的密切关系 　　从综上所述数据报告揭示，X50 烘烤res排气阀门台进口真空管路梁端的很好抽速很大超过X35 烘烤res排气阀门台。 　　2.5、装集散热器烘烤负荷率下真空环境度

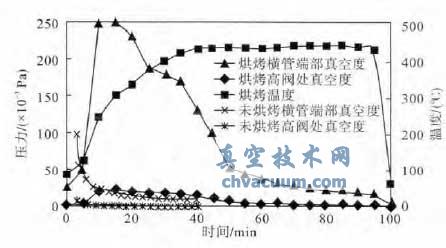

　　图5 给出了装集热管烘烤工况下，X35 烘烤排气台高阀处和真空管道端部的真空度随时间的变化，图中还给出了装集热管未烘烤工况下真空测量数据，供对比用。时间0 为真空抽到高阀上真空管道处真空度达8×10^-3 Pa，开高真空阀作为时间开始。图中还给出了烘烤温度随时间的变化，时间0 为开始加热，与上述开高阀时刻相同，95 min后加热棒停止加热，其中升温时间35 min，烘箱中部恒温430 ℃，时间60 min。

图5 X35 抽真空系统烘烤进气台高阀处未烘烤和烘烤2种负荷率下的抽真空系统度与时期的的联系

　　装集热管烘烤工况下，排气40 min 时，高阀处的真空度，比未烘烤工况差10 倍，约为1.3×10^-2 Pa。真空管道端部的真空度比高阀处高10 倍，仅1.3×10^-1 Pa。这表明在烘烤排气过程中集热管真空夹层两玻璃管的内表面大量放气。加热棒停止加热烘烤结束时，高阀处和真空管道端部的真空度分别为2×10^-3 Pa 和1.7×10^-2 Pa，相差约为10 倍。按生产工艺，加热结束，起烘箱，降温5 min时，试验测量得到烘箱温度为61 ℃，对应高阀处和真空管道端部的真空度分别为0.8×10^-3 Pa 和5×10^-3 Pa。在这短短5 min 时间内，真空管道端部的真空度从1.7×10^-2 Pa 提高到5×10^-3 Pa，认为主要由于集热管冷却，真空夹层的两玻璃管的内表面吸附夹层中的气体。

　　X50 烘烤排气台装集热管烘烤工况下，真空度随时间的变化的曲线形状与上述类似。加热棒停止加热烘烤结束时，高阀处和真空管道端部的真空度分别为2×10^-3 Pa 和5×10^-3 Pa，相差约为2.5 倍。与X35 烘烤排气台相比，真空管道端部的真空度要好。

3、高真空系统设计及测试

　　3.1、高重力作用系统的来设计 　　泄压阀台高重力作用体系由重力作用pvc热力热力途径、重力作用抽气汽轮发电机、重力作用计组合成。依据差不多原理折算及下述经过多次实验发现数据数据了解意味着，装集散铜管未烘烤工况法下，不同烘烤泄压阀台X35和X50，泄压阀工作中高阀处的重力作用度取决于一样，在高阀处的泄压阀耐磨性取决于。数据了解意味着高阀下的重力作用体系，包涵前级机械厂泵、前级重力作用pvc热力热力途径、外蔓延泵差不多上能能用于现在才知道的设汁。所以，重中之重设汁高阀试述之前的高重力作用pvc热力热力途径体系。设汁时，要来了差不多原理数据了解。差不多原理数据了解意味着，要从而提生重力作用日光能集散铜管烘烤泄压阀水平后的重力作用耐磨性，重中之重是从而提生装入集散铜管尾管处的重力作用可行抽气速度慢，及变少高重力作用pvc热力热力途径体系内界面的放气量。增强重力作用pvc热力热力途径的直径，能能从而提生装入集散铜管尾管处重力作用可行抽速。差不多原理折算网站优化重力作用pvc热力热力途径的直径，既从而提生重力作用可行抽速，而重力作用pvc热力热力途径开发成本预算又增强较少。从而提生高重力作用pvc热力热力途径体系内界面的油亮度，可强烈变少高重力作用pvc热力热力途径体系内界面的放气量。此外，设汁了特殊性的外蔓延泵上边接触的高重力作用阀，重中之重的水平方法架构为，高重力作用外蔓延泵上边高重力作用阀的园柱后侧开3个孔，引出来四支接触重力作用pvc热力热力途径。每支接触重力作用pvc热力热力途径与一组装流水线集散铜管重力作用pvc热力热力途径接触。四支装集散铜管重力作用pvc热力热力途径两端用盲板还是盲法兰盘抽负压，组合成一组抛物线pvc热力热力途径。每组中两支装集散铜管重力作用pvc热力热力途径头尾联接统一，邻近的两端的油隙尽几率小。每支接触重力作用pvc热力热力途径装二只防护屏蔽阀，能能使四组装流水线集散铜管重力作用pvc热力热力途径相互间重力作用防护屏蔽。基本高重力作用阀和高重力作用pvc热力热力途径表示图右图6 随时，与传统文化的X35 和X50 烘烤泄压阀台比起来，具备有下述架构作用：其四，待烘烤抽气的集散铜管装入在上方的主重力作用pvc热力热力途径上，分2 排共4 组，每组10 支；再者，重力作用pvc热力热力途径直径约80 mm；其三，4组pvc热力热力途径由4 个半自动高重力作用碟阀可推动重力作用防护屏蔽；其四，在泵口处及重力作用pvc热力热力途径离泵口包厢各装1 个电离规管座。

图6 台车蒸空输送排水管道构造图。4 根主输送排水管道上共安装40 支集散热片，分2 排共4 组，每组10 支 　　3.2、高真空室操作系统测式

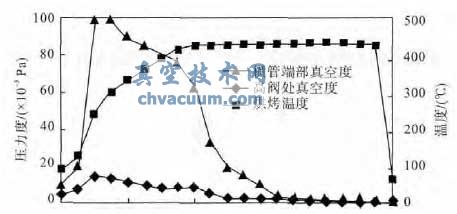

　　图7 给出了新设计高真空系统装集热管烘烤工况真空度与时间的关系。时间0 为真空抽到高阀上真空管道处真空度小于8×10^-3 Pa，开高真空阀作为时间开始。图中还给出了烘烤温度随时间的变化，时间0 为开始加热，与上述开高时刻相同，95 min 后加热棒停止加热，其中升温时间35 min，烘箱中部恒温430 ℃，时间60 min。

　　装集热管烘烤工况下，烘烤排气过程中集热管真空夹层两玻璃管的内表面大量放气，高阀处真空度和横管端部真空度均上升。高温烘烤初期，横管端部真空度远大于高阀处真空度，高温烘烤后期，玻璃管的内表面大部分气体已经释放出，横管端部真空度接近高阀处真空度。加热棒停止加热烘烤结束时，高阀处和真空管道端部的真空度分别为1.8×10^-3 Pa 和2.0×10^-3 Pa，试验表明差别小于0.4 倍，比较接近，与流导计算相符。

图7 高正空软件装集散热管烘烤工作状况高阀处正空度与准确时间的干系

　　经测试，新设计高真空系统满足全玻璃真空集热管抽真空工艺要求外，与X35 和X50 排气台抽真空系统相比还具有以下特点：首先缩短装集热管真空管道边缘处的空恢时间。室温下装载40 支Φ58×2000 mm 集热管，测量从大气抽至8.0×10^-3 Pa 真空管道边缘处的空恢时间小于8 分钟；其次提高装集热管真空管道端部的极限真空度。试验表明极限真空能达到5×10^-4 Pa。而原X35 和X50 烘烤排气台真空系统真空管道端部极限真空度均达不到1×10^-3 Pa；第三能进行一定的应急处理抽气时集热管炸裂。每支连接真空管道上装1 只隔离阀，抽气时集热管炸裂时，可关相应隔离阀进行应急处理，其余3/4 集热管仍然可以进行正常工艺过程；第四提高太阳能集热管真空品质。烘烤抽气后的太阳能集热管，特别是装在真空管道边缘处的，真空将明显提高，从而提高太阳能集热管的真空使用寿命。

4、结论

　　测试了X35、X50 两种烘烤排气台的烘烤抽气性能。装集热管未烘烤工况下，两种烘烤排气台抽气过程中高阀处的真空度接近相等，为1×10^-3 Pa，表明两种烘烤排气台，在高阀处的抽气性能接近；装集热管未烘烤工况下，真空管道端部处空恢时间，X50 烘烤排气台为18 min，X35 烘烤排气台长达76 min，是X50 的4 倍；装集热管未烘烤工况下，真空管道端部的真空度，抽气40 分钟时，X50和X35 分别为4.1×10^-3 Pa，和1.4×10^-2 Pa，X35排气台真空度是X50 排气台的3 倍。抽气200 min 时的极限真空，X35 和X50 排气台分别为4.9×10^-3 Pa和2.7×10^-3 Pa，两者的差别较小；加热烘烤结束时高阀处和真空管道端部的真空度，X35 烘烤排气台分别为2×10^-3 Pa 和1.7×10^-2 Pa，相差约为10 倍；X50 烘烤排气台分别为2×10^-3 Pa 和5×10^-3 Pa，相差约为2.5 倍。试验测量得到X50 烘烤排气台的烘烤排气性能明显优于X35 烘烤排气台，尤其是装载集热管真空管道端部处的真空性能。

　　根据两种烘烤排气台试验结果和流导计算分析，设计的真空太阳能集热管烘烤排气线的高真空系统，提高装集热管真空管道边缘处的真空度，接近高真空阀处，差别小于1 倍；缩短装集热管真空管道边缘处的空恢时间达8 min；提高装集热管真空管道边缘处的极限真空度达到8×10^-4 Pa；能进行抽气时集热管炸裂的应急处理；提高太阳能集热管真空品质，从而提高太阳能集热管的真空使用寿命。
