定量分析了联级缓压方法满布式调结阀在国内外超临介600MW 汽轮发电空气能机组常用于供水泵废气再巡环往复调结阀时已损坏的原因，解绍了国内自主研发迷宫芯包式调结阀主要包括的不平衡量迷宫缓压方法的方法，使可以通过阀瓣封密位置的射流气蚀状态赢得有效的把控，搞定了超临介汽轮发电空气能机组供水废气再巡环往复调结阀存有的气蚀和壅水等问題。
1、概述
600MW 超临界机组的给水系统配备2 台50%容量的汽动给水泵和1 台启动电动给水泵，给水泵设计出口水压为30 ～ 31MPa。给水泵出口配备的再循环调节阀采用连续调节的方式，原配套为7 层级减压笼罩式调节阀，使用后经常出现阀瓣组件破坏性损坏。根据实际的使用情况更换为国产迷宫芯包式调节阀，保证了系统正常运行。
2、多级减压笼罩式调节阀
三级释放压力涌起着式控制阀正常运行约5 八个月后准备有严峻的内漏的现象，使给排水泵耗能损耗增大，可以通过对高压阀门拆解捡验，其涌起着、阀瓣和阀块等均有气蚀和冲洗从而造成的受损。
2.1、涌起
多级减压笼罩式调节阀采用多级减压的节流型式，其节流减压能力有限，减压过程中出现流速突增，减压期间使介质压力低于汽化压力，产生严重的气蚀现象，不能从根本上消除阀门开启时的气蚀。由于设计的节流方式和节流减压能力不能满足实际运行工况要求，导致减压笼罩受到严重的气蚀和冲刷破坏( 图1) ，真空技术网(//crazyaunt.cn/)认为使其在实际的运行中完全丧失节流减压作用。

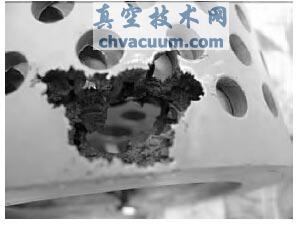

图1 扑面而来气蚀的情况
2.2、阀瓣
在空气能机组调峰时，给排水管泵留量过小，可以启用再配置调高阀，添加给排水管泵的留量，能够给排水管操作。在该时段.，原因阀体调阀相对比较较小( 一般来说操作调阀15% ～20%) ，阀体動作数次添加，阀瓣控件顶住腐蚀的時间长，增加阀瓣密封圈隔绝眼部位的气蚀损坏，阀体内漏增加。阀体闭合时，给排水管压差较高，阀瓣内漏促使的气蚀变得更加情况严重，构成阀瓣密封圈隔绝面的进第一步损坏( 图2) 。

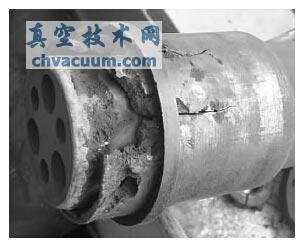

图2 包裹在式调整阀阀瓣气蚀系统
2.3、高压闸阀
阀块由非五金材质折装，其与地座的搞好团结抗压强度在小调阀生产下( 就算重设最大调阀的问题) ，易受饮料冲击、空化而不断离开，导致的关闭不高( 图3) 。
图3 满布式调控阀阀球气蚀系统

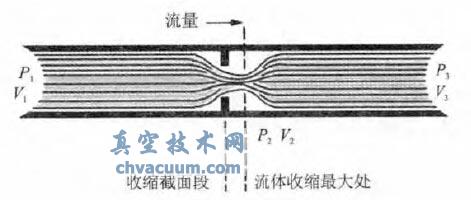

图4 文丘里管经由阀瓣地方时的颈缩现状
2.4、气蚀
流体力学可以通过自动电动调节阀时，压为值P1、水流量V1的媒质流chan到阀瓣地方，阀瓣与阀块带来节流和颈缩迹象( 图4) ，的速度慢发展增强至V2，压为值减小至P2，大于该媒质的饱合过饱和蒸气压为值PV，媒质蒸发养成强力小有气泡。当媒质流经阀瓣和阀块的颈缩地方后，犹豫通路提升，压为值回暖功能转变为重力势能，压为值回答为P3，的速度慢回答为V3( 图5) ，当压为值超媒质的饱合过饱和蒸气压为值PV时，养成的强力小有气泡就是时有发生剥落，带来极富的局部性压为值。强力小有气泡剥落时带来的庞大动能在一下子对阀瓣、阀块等节流电子器件带来受到破坏，在A 区域中( 图5) 养成气蚀。
鉴于气蚀时有的外面比较造成撞击力小了，仅不断提高阀瓣器件的对抗强度并不能从关键上解决方法气蚀这种原因可能会导致的危害，满布式调阀的阀瓣器件全不进行外面硬度标准治理，尽管器件的外面对抗强度己经到58 ～ 60 HRC，但大部分阀体在用到约5 个月左右后然会显现较比较造成的内漏这种原因，年查看均看见阀瓣器件比较造成的破坏。

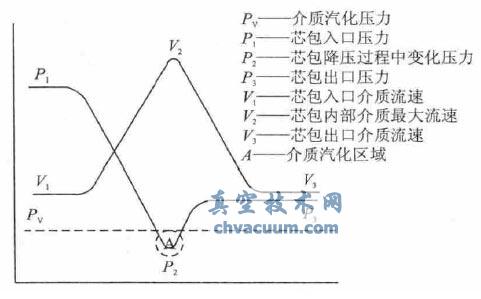

图5 材质用可以调节阀门学习压力发生变化直线
多用排压涌起式调整阀的阀瓣、涌起和阀块都属于总布局生产制作压延成型并举行，在阀瓣元件坏掉后始终无法 展开完整，清理处置，尽管清理后因为存在着异种钢高抗拉强度焊方面，其安全使用效率更差。
3、迷宫芯包式调节阀
迷宫芯包式的电动调节阀的减压的方法方法阀瓣主要包括多层电路板迷宫式盘片加工厂工艺成减压的方法方法件，盘片内加工厂工艺很多平形流道，且有块定数量的锐角转弯( 图6) ，每隔流道均可以发挥降媒介气速的用处。芯包跟部型式设计有围堰型式( 图7) ，以一致阀瓣身上的的压，坚持阀瓣的对中。固体共同用处，降固体气速，逃避高压低压固体对阀球的冲击。在固体过流道速度度降，因此过芯包的媒介气速自始至终操作在30m /s 内( 气速30m /s内的固体对节流材料的冲蚀用处为轻柔的) 。因此媒介的压自始至终坚持过于媒介的气化压PV( 图6) ，从关键上减少气蚀原因，做到阀瓣模块实用时的稳定性。

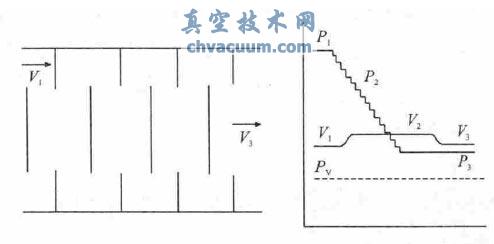

图6 迷宫式控制阀芯包及盘片的缓解压力操作过程

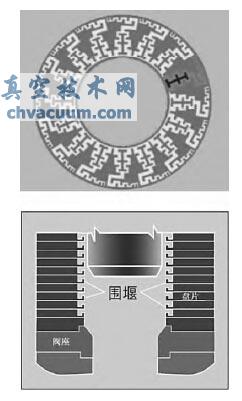

图7 迷宫式调高阀阀瓣包的盘片和围堰组成部分
迷宫式设定器阀在超临界状态冷库机组上安装在操作在操作，止回阀组选最主要差压为30MPa、有机溶剂为水、平均温度180℃，现场报道布置于除氧器顶部，连续不断设定器在操作。止回阀在操作13 月后，其芯包情況健康，就没能一点故障，不都要去检修。阀瓣和高压闸阀封闭整体风格位在在操作8 月后就没能一点故障，在13 月后诞生较严重的气蚀原因，但不直接影响止回阀的正常值按钮，现场报道检则于外漏量小。是由于阀瓣整体风格选择司太立硬塑合金钢堆焊工作制作做成型，当阀瓣、高压闸阀诞生断裂时，不错如何堆焊工作制作恢复。相对比较于扑面而来式设定器阀的整体阀瓣插件换，检修成本费用低，并可线怏速换。
4、结语
迷宫芯包式调结阀选取叠层迷宫盘片降血压，限制媒介风速，保证媒介经济压力值值终究在气化经济压力值值之量，减少了媒介最长的河流调结阀时出显的气蚀想象。芯包内选取围堰框架，使阀瓣身上的经济压力值值均匀的，防止了媒介对高压闸阀的简单腐蚀。封严面堆焊司太立镁合金，使封严面能长远办公且方面维修费。迷宫芯包式调结阀能能用做超临界点飞机机组给排水泵循坏法阀。
