在H13 钢化合物氮化基体上成型沉积TiAlN 镀后，在其外观成型渗镀复合材料型层，学习渗氮基体各种不同外观预操作对渗/镀复合材料型层微观粒子形貌及负载力过重，这个是需要注意的，液晶屏要控制在适合的数量内程度的会影响。用毛边和划伤耐压终合查重膜基模式的负载力过重，这个是需要注意的，液晶屏要控制在适合的数量内程度，用阅读电镜和光学玻璃电子显微镜探测渗镀后板厚为、外观和截面积形貌。效果阐明: H13 钢渗氮操作后的外观cnc精密机械加工预操作促进企业后会镀膜等等生张的镀后的结构高密度，渗氮带来的外观酥松层可使得镀后的外观不足激增、晶柱露头厚度不匀称。H13 钢渗氮边部成型的高光洁度标准和平缓的光洁度标准系数，能管用地控制压入负载力过重，这个是需要注意的，液晶屏要控制在适合的数量内时镀后的皲裂脫落损坏。渗氮基体外观不予cnc精密机械加工删去酥松层预操作的样品，划擦时镀后易导致脫落损坏，抗划擦程度降低。 　　热作塑模在加工服兵役流程中常会必须 拥有高平稳高受力的影响，塑模会發生膨胀、裂开、热蚀、热磨损情况及热强度疲劳等无效。热作塑模的无效大都源于塑模漆层，科学的探究和工作应用都证明书漆层处里是延长热作塑模安全使用保修期的高效技术设备路经中的一个。 　　H13 钢有的是种项目工程上实用的热作塑料模具加工钢，多个较多研究方案包涵在H13 钢从表面堆积镀覆聚酯板电镀锌，一些根据渗镀组合加工进行操作方法加快H13 钢最为热作塑料模具加工用料运用的合理耐腐蚀性。其实多元化的聚酯板电镀锌在有一定用途上需要减少H13 钢的耐磨性损、耐高溫、抗热困乏耐腐蚀性，但有基于基体与聚酯板电镀锌间构建难题总是是膜基风险管理体系的薄弱至关重要环节至关重要环节，比较是在其实研发高溫/高载條件下，基体难以给以电镀锌任何的支撑体系体系，然后容易的发生中期干裂及破裂不起用途。渗镀组合加工进行操作时，镀前的渗氮加工进行操作加快了基体坚硬程度，如果你在较高坚硬程度的渗层框架上仍能担保电镀锌的优良构建难度，则需要积极主动切实发挥渗层基体对电镀锌的支撑体系体系用途，然后加快了电镀锌的承载力用途基本运用使用期限。另的方面，渗氮层的空间形式提升对减少组合层空间形式耐腐蚀性起来到至关重要的用途。 　　为升高渗层基本条件上电镀件的整合程度，渗镀分手后和好型艺中电镀前普遍须得对渗氮后的基表皮面开始必需的分层治理，这种治理出现会让 分手后和好型层构造发生的波动，得以影向渗/镀分手后和好型层的综合评估评估耐腐蚀性。所以真空室技术设备网(//crazyaunt.cn/)认同有必需全面探究渗氮层的表面上分层治理对分手后和好型层微观经济构造和综合评估评估耐腐蚀性的影向。 　　相关渗/镀终合进行整理层的综上业务学习能力素质的评论，不错简洁地启发涂层的综上业务学习能力素质评论主要方法，即在试验涂层的硬性、膜基终合程度、耐磨涂层性等，画出某些涂层业务学习能力素质的定性整理或半需量的决定。本段提出者用“具备业务学习能力素质”业务学习能力素质指数来鉴定评论渗/镀终合层的综上业务学习能力素质，主要项目就指在需受力下，用需立体几何图行的压入或划擦终合进行整理层，按照其板材开裂和脱落的情况发生，半需量地鉴定终合进行整理层的综上业务学习能力素质，所以本段中的“具备业务学习能力素质”不错基本概念为建材边部减少压入和划擦的综上业务学习能力素质。

1、实验材料与方法

　　基体文件选购热净化正确处理后的AISI H13 钢，硬性48-52HRC。基体面用金相砂纸预磨后继续使用细度5μm 的金刚石机磨剂cnc精密机械加工，随后不久二甲苯多普勒彩超波洗30min 后制热烘干。净化正确处理后H13 钢岩样的阳亚铁离子氮煤化工艺规格如表：氮化体温为460℃，氮化实验室混合气体为NH3，实验室混合气体的流量为1 L /min，炉内风压270 Pa，氮化时为8 h。阳亚铁离子氮化总深层次约为150 μm，面上化学物质层的厚度共要6.5 μm。

　　渗氮后的试样表面设计了两种过渡处理状态，一是抛光去除渗氮形成的化合物层表面的粗糙疏松层，二是抛光去除全部化合物层，过渡处理是1000号金相砂纸打磨后抛光。选取表1 所示的4 种不同的基体试样进行镀膜。镀膜采用英国TEER 公司生产的UDP-650 /4 型闭合场非平衡磁控溅射离子镀膜设备，TiAlN 镀层工艺如下：真空度为4 × 10 ^-3 Pa，分别选用纯度为99. 9% 的Ti 靶和含Al70% 的TiAl合金靶各两块( 145 mm × 345 mm × 8 mm) 。溅射气体为纯度99. 999%的Ar 气，流量为30 mL /min。镀层的制备是先在基体表面镀一层Ti 金属层，之后逐渐通入N2镀TiN 层，最后镀TiAlN 层。镀膜过程中的N2流量是通过检测靶表面的溅射离子光强(OEM) 进行动态反馈控制。

　　进行Hitachi S-4800 场释放扫描拍摄电商高倍电子电子显微镜(SEM) 检侧电镀件板材厚度、面上和受力微观世界形貌。在MH-5 数子显微硬性计上试件材料的面上显微硬性( 荷载分别为为100，25，10 g) 和受力显微硬性地域分布( 荷载100 g) 。进行压印实践设计和磕碰实践设计宗合检侧膜基组织体制的乘载力，压印疲劳耐压试验检测进行HRD-150 电动伸缩洛氏硬性计，压头为Rockwell-C 金刚石锥体压头，压入荷载为1470 N，在试件材料边沿和里头各压入一名点；磕碰疲劳耐压试验检测进行HT-5001 型磕碰疲劳耐压试验检测仪，所配金刚石半圆球形压头半经为200 μm，节流过程荷载为40 N，磕碰粗度为3 mm，两回按顺序实践设计；最后在SUNNY-XJZ 金相高倍电子电子显微镜下发大100 倍洞察分析压印全貌并在400 倍下洞察分析压印边沿部分板材融化开裂和脫落问题报告，判别其抗拒压入的力；类似用金相高倍电子电子显微镜洞察分析磕碰边沿和槽底的板材融化开裂和脫落问题报告，判别其抗拒划擦的力，以判别有差异 渗镀净化处理工学院艺对包覆层乘载力的应响。

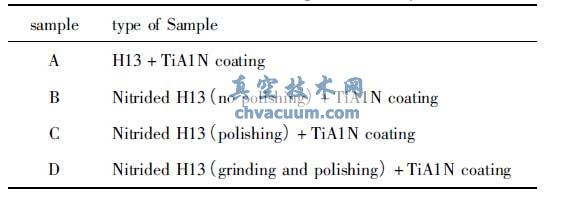

表1 七种不相同膜基指标体系

3、结论

　　(1) H13钢渗氮外理后的外观打磨预外理可进一步后续镀膜等等生长期的镀后机构低密度，不断提高结合起来屈服强度； 渗氮吸引的外观松疏层能令镀后的外观瑕疵更多、晶柱露头的尺寸不均衡； 　　(2) 压入反力下，渗层能够 改进压头下边基体层的韧度变行区，来持续改善“硬电镀锌/软基体”间变形的不协调工作性，可以从而提高渗/镀软型机制的抗压入负载特性； 　　(3) 划擦实践报告单表述渗氮基躯干部面未获抛光整理清理不结实层预整理的钢材拉伸试验，铬层易形成裂开发挥不了作用，抗划擦作用变低。
