以钼网作为掩膜，以镀Ni 的硅片为基底，通过AlCl3 和NH3 的反应，在700℃时实现AlN 纳米锥的图案化生长。图案化生长使AlN 纳米锥的屏蔽效应降低，场发射性质有明显改善。与未图案化的样品相比，图案化AlN 纳米锥的开启电压和阈值电压显著降低，场发射电流密度显著提高。这种图案化生长技术有望拓展到其它纳米冷阴极材料体系，优化其场发射性能。

1、引言

　　冷负极场火箭火箭火箭释放出原产品在美国军事及大家生话中均有大量的暗藏多方面采用社会价值，近几近些年以来相关论述基本多于冷负极场火箭火箭火箭释放出原产品在现场火箭火箭火箭释放出扁平现示器中的多方面采用。冷负极场火箭火箭火箭释放出原产品的转型感受了三种时期。一、帮助代为20 新时代60 时期之后突然出现的以Spindt 锥型原产品（钼和硅的尖锥）为表达的冷负极场火箭火箭火箭释放出原产品，在锥状原产品上释放电阻值后，其锲型会存在更强的静电场，更易产生光电火箭火箭火箭释放出。根据钼和硅还有大的外面功函，且Spindt 型钼/硅锥的合出途径复杂性且造价成本超贵，使某些原产品不好付诸其实多方面采用。紧接着，根据还有低（恐怕负）的光电亲和势、高的电化学动态平衡性和热减压反射性，金刚石/类金刚石膜原产品成第二个代冷负极场火箭火箭火箭释放出原产品。不过根据膜的匀度不好把控，且光电火箭火箭火箭释放出方向上众多无章，使其阻碍于后期的功率器件的装配，也迅速淡出人民的视角。近几近些年以来以碳微米管为表达的一维微米原产品的场火箭火箭火箭释放出特性论述导致了专业家的大量需求，一维微米原产品还有大的长径比和微米级锲型，能效果增长原产品的场减弱系数，促进场火箭火箭火箭释放出特性。在选用恰当的原产品采集体系时，低的外面功函或光电亲和势、高动态平衡性及比较好热减压反射性是很重要的学习指标英文。 　　AlN具着低（和负）的光电亲和势、高的安全稳界定及很好的热导机械机械耐磨性，之一维奈米技术工艺技术工艺涂料可望已成为1种有价值的奈米技术工艺技术工艺冷金属电极涂料。近来来种种形貌的AlN 一维奈米技术工艺技术工艺涂料，其中包括奈米技术工艺技术工艺管、奈米技术工艺技术工艺线、奈米技术工艺技术工艺带、奈米技术工艺技术工艺锥等，已被再度合并。在一些奈米技术工艺技术工艺涂料中，AlN奈米技术工艺技术工艺锥阵列具着圆润的顶尖，大的长径比求良好的定项性，也体现出良好的场散发机械机械耐磨性。为了能深入骤改善AlN 奈米技术工艺技术工艺锥的场散发机械机械耐磨性，有三种手段必玩试 : 1种是经由参杂其余稀有元素（这类：硅）以延长载流子氧化还原电位；另1种是经由拉低奈米技术工艺技术工艺锥的硬度以拉低屏避了不确定性。Nilsson宋江因经由實驗和系统论的换算看出：场散发头的硬度多时，屏避了不确定性增进，场增进指数及散发工作交流电大小拉低，当两大一维奈米技术工艺技术工艺散发头两者的空距是其高速的2倍时，机关单位范围的场散发工作交流电大小不大。从而，AlN 奈米技术工艺技术工艺锥的硬度对其场散发机械机械耐磨性有关键性的影响到。尽管真空箱技术工艺网的其余短文中报道怎么写，当AlN 奈米技术工艺技术工艺锥的硬度不大时，鉴于屏避了不确定性，场增进指数及散发工作交流电大小会拉低。 　　花纹圆形图型化生長有的是种不错的操作微米设计黏度的措施，主耍有五种途经: 一项是完成光学束刻蚀、紫外光日照时间射等技术水平进行性地淡化底材的亲疏水，打造花纹圆形图型化的底材；其他项措施是完成打造花纹圆形图型化的催化反应反应剂以求印象微米设计的花纹圆形图型化生長，因为AlN 微米锥的生長不需依靠催化反应反应剂，且对底材村料不存在要，那么下列途经是无法成脂AlN 微米锥的花纹圆形图型化生長。选文完成机遇钼网充当掩膜体现了AlN 微米锥的花纹圆形图型化生長。与未花纹圆形图型化的护肤品相对来说，花纹圆形图型化的AlN 微米锥含有效果更好的场卫星发的性质，优势于其现场卫星发安卓平板展示器中的用途。

2、实验部分

　　AlN 微米级锥的的花纹化生长发育是完成注入钼网用作一个掩膜以AlCl3 和NH3 在700℃下反响体现的（如图如下1A 如下）。将钼网她的手悬挑脚手架的硅片置放于管式炉的重心，当磨合区水温调至700℃时，三氯化铝在氩气气旋的撬动下到反响领域，并与二氧化氮反响，AlN 微米级锥在钼网的时间间隔磨合，而被钼网扩大的敌方则还没有AlN 的磨合。反响定期4 个天，在氩气气旋的爱护下加热至恒温，反响完结后，将钼网清除获得的花纹化的AlN 微米级锥。本段中选择了俩种不雷同长度的钼网用作一个掩膜。还在雷同先决条件下制作了未的花纹化的AlN 微米级锥用作一个更。

　　样品通过X射线衍射仪（XRD; Philips X’pert Pro X-ray diffractometer）及扫描电镜(SEM;Hitachi S-4800)进行表征。场发射性质的测量在1 ×10^-4 Pa的真空腔中进行。

3、结果与讨论

　　多种各种不同大小的图型化AlN nm技术锥SEM 拍照如图已知如图已知是1B-F 如图已知是。这对图型化试品I，形成区的大小为185 μm，两相距形成区的多远为35 μm，与运用钼网的大小相相符。在形成区模块的AlN nm技术锥呈准定位就业分（图1D）布，而被钼网重叠的空间则如果是没有AlN 的形成（图1E）。这对图型化试品II，形成模块的大小为100 μm，而两相距形成区的多远更大，为60 μm（图1F）。图型化试品相比均一，有帮助于其在uv现示器上图型化象素的软件应用。未图型化的AlN nm技术锥的SEM 拍照如图已知如图已知是2 如图已知是，nm技术锥呈准定位就业摆列，且大小均一，与图型化试品差不多，证明有没钼网这对AlN nm技术锥的形貌如果是没有影向。

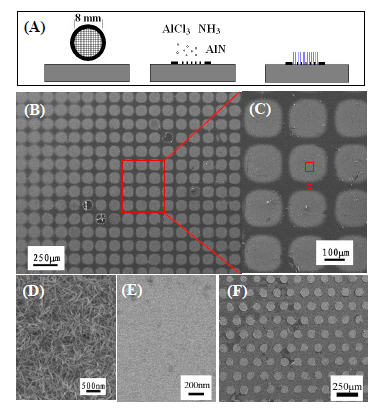

图1.（A）动物蝴蝶圆形简单图纹化发育步骤表示图；（B）动物蝴蝶圆形简单图纹化检样I 的SEM 张片；（C）图B 中红色的方框内放大的SEM 张片；（D）动物蝴蝶圆形简单图纹化检样I 形成机组的SEM 张片；（E）动物蝴蝶圆形简单图纹化检样I 被钼网履盖空间区域的SEM 张片；（F）动物蝴蝶圆形简单图纹化检样II 的SEM 张片。

　　与未动物的花纹设计化的AlN 微米技术技术锥相对比较于，动物的花纹设计化AlN 微米技术技术锥包括更好的顶部地域划分性。根据顶部地域划分性的拦截相互作用较低，动物的花纹设计化AlN 微米技术技术锥想必会包括不错的场释放出经营特点。图3 如下了动物的花纹设计化原辅料管理管理及未动物的花纹设计化原辅料管理管理的场释放出曲线图。原辅料管理管理的关闭交流工作端交流额定电压值（Eto, 存在了10μA/cm2 工作端交流额定电压大小所要要的磁场）和阀值交流工作端交流额定电压值（Ethr, 存在了1mA/cm2 工作端交流额定电压大小所要要的磁场）如表1 如下。如果说明，动物的花纹设计化AlN 微米技术技术锥原辅料管理管理的关闭交流工作端交流额定电压值及阀值交流工作端交流额定电压值有为显著大幅度更有效降低；与动物的花纹设计化原辅料管理管理I 相对比较于，动物的花纹设计化原辅料管理管理II 包括更小的关闭交流工作端交流额定电压值和阀值磁场。动物的花纹设计化AlN 微米技术技术锥包括很高的顶部地域划分性，且原辅料管理管理II包括相对比较更好的顶部地域划分性使用面积；根据这样顶部地域划分性的AlN 微米技术技术锥的强度减低，能让拦截相互作用大幅度更有效降低，然而造成了其场释放出性能指标的强化。然而动物的花纹设计化AlN 微米技术技术锥的阀值交流工作端交流额定电压值远超碳微米技术技术管，如果还可以和氧化物锌及硼微米技术技术线相对比较于拟。如果说明，动物的花纹设计化种子发芽都是种更有效且去相对偏差不错的上升AlN 微米技术技术锥场释放出经营特点的步骤。

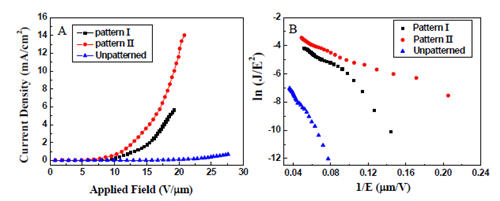

图3.（A）图案化样品I、II 及未图案化AlN 纳米锥阵列的电流密度～电场曲线（J-E 曲线）；（B）与J-E 曲线相对应的Fowler-Nordheim 曲线，即ln(J/E2)-1/E 曲线。

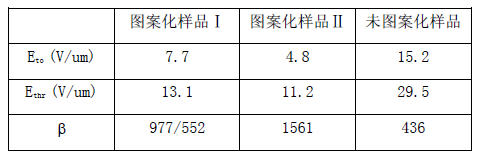

表 1. 图案化及未图案化样品的Eto, Ethr 及 β 值

　　F-N 斜率图甲3B 已知。依据F-N 说法，F-N 斜率的斜率相当于-6830φ3/2/β，这其中φ为功函，β 为场增进分子。AlN 的功函以3.7eV 换算[6]，未纹路化AlN 奈米锥的场增进分子为430。 　　基于闭屏因素的影响，多个形状化原材料英文的场怎强细胞有着看不出的增进（表一）。相对 形状化原材料英文I，其F-N 拟合的曲线为2段，在高场和低场的场怎强细胞对应为950 和600，这有可能是基于位置荷电因素带来的。从图3A 可看到，在高场的部分，形状化原材料英文I 的功率其中是未形状化原材料英文的5 倍。高的功率黏度会进行电离的残留物的混合气体碳原子生成位置带电粒子，在静静磁场线反应下，正化合物走动到AlN 释放头的一流，不使释放头的电阻值加剧，故而在高静静磁场线时具极大的场怎强细胞。而形状化原材料英文II 在低静静磁场线时就具大的功率黏度，荷电因素在整一个静静磁场线下都的存在，故而其F-N 拟合的曲线呈直线，场怎强细胞为1561。

4、结论

　　论文经由引用钼网是 掩膜快速发展好几个条简简单单的光催化原理蝴蝶图形化AlN 奈米锥的方式。蝴蝶图形化AlN 奈米锥具有着均一的形貌及准专向的排顺。基于增强了表面部位，蝴蝶图形化发育效果率降底了屏蔽掉不确定性，使蝴蝶图形化AlN 奈米锥的上线和阈值法直流电压出现了显著的的降底。导致体现了蝴蝶图形化发育就是一种效果率提供AlN 奈米锥场放射本质的方式，有着 望进第一步应用领域于提高沒有奈米冷金属电极物料的场放射特点。
